Programme d'application ANT+ pour la santé sportive

Le protocole ANT+ est largement utilisé dans les domaines du sport, de la santé et de la médecine en raison de sa faible consommation d'énergie et de sa construction de réseau pratique. Le module de santé sportive ANT+ est développé pour permettre aux utilisateurs de construire facilement le système de santé sportive ANT+.

Ce module est intégré au protocole ANT+, qui peut être facilement intégré dans les équipements de santé sportive pour prendre en charge la fonction ANT+. Ce module peut communiquer avec un équipement ANT+ standard pour permettre aux utilisateurs d'établir un système de surveillance de la santé sportive sans fil.

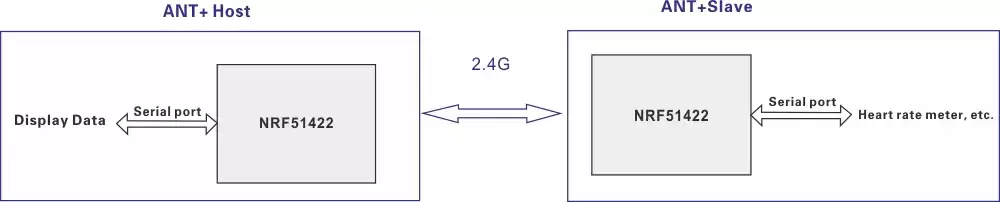

L'utilisateur peut transmettre des données de mouvement au module via le port série, et le module transmet automatiquement les données via le protocole ANT+. En même temps, le module peut recevoir le signal ANT+ et le transmettre à l'appareil via le port série. Par conséquent, le module peut être appliqué du côté maître ou esclave du dispositif ANT+.

Ce module sans fil est basé sur le micro-ordinateur monopuce NRF51422. Le NRF51422 est un émetteur-récepteur sans fil 2,4 G intégré à faible consommation d'énergie et une puce SOC Cortex-M0 32 bits. L'émetteur-récepteur sans fil 2,4 G est responsable de la réception et de l'envoi des signaux sans fil au niveau de la couche physique, et le cœur M0 est responsable de l'encapsulation et de l'analyse du protocole ANT+ au niveau de la couche de protocole.

Ce module présente les caractéristiques d'une faible consommation d'énergie, d'une petite taille, d'une structure simple et d'une utilisation pratique.

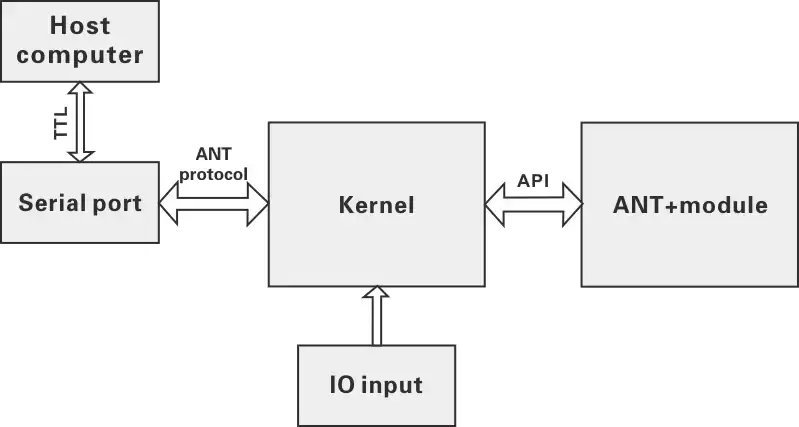

Le logiciel du module de santé sportive ANT+ se compose de 3 modules, à savoir le module ANT+, le module de port série et le module d'entrée IO. Son cadre est illustré dans la figure ci-dessous :

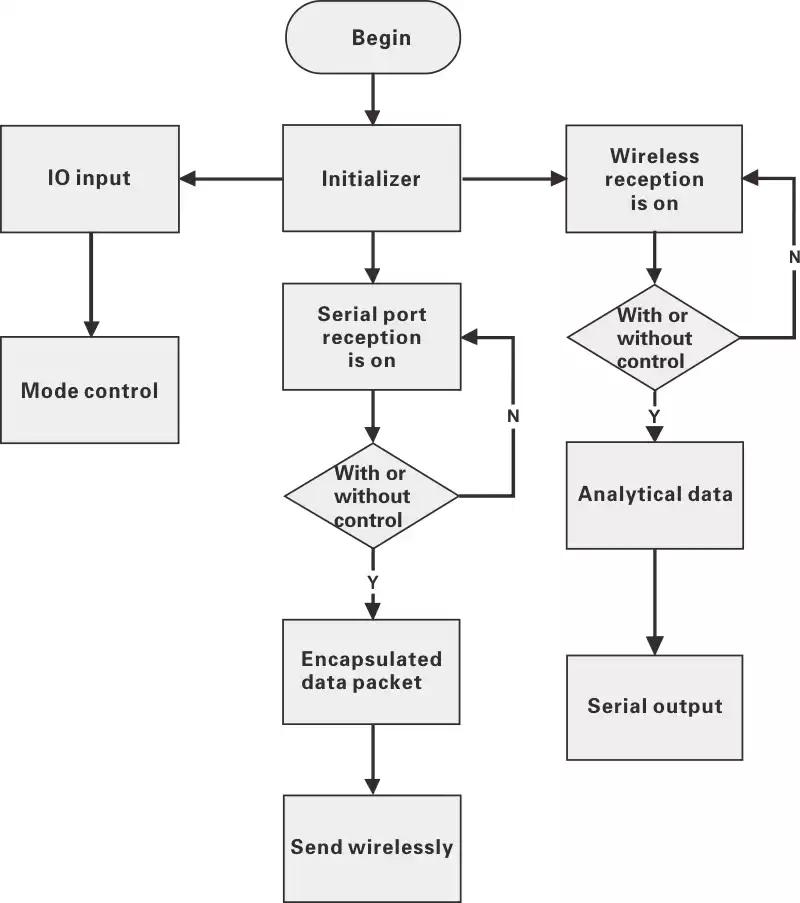

Organigramme du système

Une fois le module initialisé, le port série et le sans fil commencent à surveiller les données. Lorsqu'il détecte qu'il y a une entrée de données dans le port série, les données d'entrée du port série sont envoyées selon le protocole ANT+ ; lorsque le signal sans fil est reçu, les données valides sont analysées à partir du protocole ANT+ et sorties via le port série.

Le protocole ANT+ présente les avantages d'une flexibilité et d'une faible consommation d'énergie dans de nombreuses applications sans fil. Les ingénieurs peuvent plus facilement créer des solutions sans fil très flexibles et à faible consommation pour réaliser des applications à faible débit de données telles que les capteurs sans fil.
