Application du module LoRa RF : écran tactile PLC avec débitmètre

Le module LoRa RF utilisé dans ce projet est LoRa611Pro

Description:

LoRa611Pro est un module LoRa RF, basé sur les puces SX1276/1278 de Semtech. Ce module adopte la technologie LoRa pour obtenir une sensibilité efficace élevée et une anti-interférence supérieure. La distance de communication et la sensibilité du récepteur dépassent de loin la modulation FSK, GFSK. Pour une meilleure sécurité, le module utilise le cryptage AES128.

Le module LoRa611Pro est conçu pour une puissance de sortie de 100 mw et est disponible en niveaux TTL/RS232/RS485. Il est largement utilisé dans le contrôle de transmission à distance sans fil.

LoRa611Pro utilise strictement un processus sans plomb pour la production et les tests, et répond aux normes RoHS et Reach.

Remarque : la série LoRa Pro peut être configurée pour être compatible avec nos précédents  modules uart LoRa .

Fonctionnalité:

Cryptage des données AES128

Pas de zone noire et pas de distance limitée

40 canaux de fréquence pour une fréquence

Interface : TTL/RS232/RS485

Tension de fonctionnement : 3,3 ~ 6,5 V.

Réseau MAILLE

Sensibilité : -139 dBm

Puissance de sortie maximale : 100 mW (+20 dBm)

Température de fonctionnement : -40 ~ +85 °C

Module LoRa RF : écran tactile PLC avec débitmètre

1. Demande :

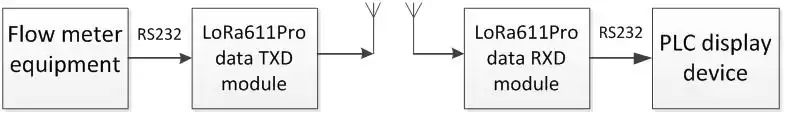

Le débitmètre lit les données de débit et connecte le LoRa611Pro via le port série. LoRa611Pro transmet les données de flux au récepteur LoRa611Pro connecté à l'écran tactile du PLC via RS485. Et affichez les données de flux sur le PLC.

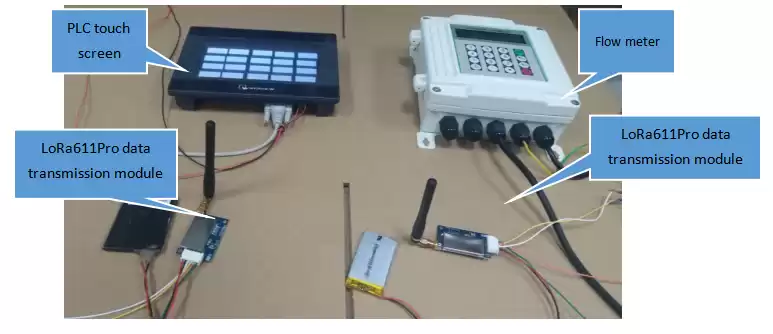

2. Diagramme d'objets réels
