LN610 : Module RF de nœud LoRaWAN de petite taille 100 mW
Modulation: LoRa
Ébrécher: Autres
Interface: UART
Puissance de sortie: 100 mW
La fréquence: Autres
Taille (mm):29,20*17,06
MAISON > PRODUITS > PASSERELLE ET NœUD LORAWAN > LN610-X1 : MODULE RF DE NœUD LORAWAN 100&NBSP...
LN610-X1 : module RF de nœud LoRaWAN 100 mW
- Le LN610-X1 est un module de nœud LoRaWAN. Les LG1301-PF et LG1301-SE sont des passerelles LoRaWAN. Le LN610-X1 peut être utilisé avec le LG1301 pour créer un système LoRaWAN s'il est équipé d'un firmware.
- Le LN610-X1 est un module matériel. Il intègre un microcontrôleur, mais aucun firmware n'est implémenté. Si le firmware est implémenté, la fonctionnalité ci-dessous peut être prise en charge et le LG1301-PF ou le LG1301-SE peuvent fonctionner avec le LN610-X1. Pour plus de détails sur ces deux passerelles, consultez leur fiche technique.
Remarque : pas de LDO à bord, l'alimentation doit être de : 1,8 à 3,6 V. 3,3 V sont suggérés.
Les paramètres suivants sont VCC = 3,3 V, avec une instrumentation de test d'axe en cuivre de 50 ohms.
| Paramètre | Min | Type | Max | Unir | Condition |
| État de fonctionnement | |||||
| Plage de tension de fonctionnement | 1.8 | 3.3 | 3.6 | V | |
| Tension de température | -40 | 85 | °C | ||
| Consommation actuelle | |||||
| Courant de réception | 18 | mA | @Vcc=3,3V | ||
| Courant de transmission | 110 | 120 | 130 | mA | Vcc = 3,3 V, Tx = 20 dBm |
| Courant de sommeil | < 2 | 3 | uA | CS Active H | |
| Paramètre RF | |||||
| Puissance TX | 4 | 18 | 20 | dBm | |
| Sensibilité de réception | -131 | -132 | -133 | dBm | @BW=125KHz,SF=10 |
| Rayonnements de la 2e harmonique | -45 | dBm | |||
| Rayonnements 3ème harmonique | -50 | dBm | |||
| Puissance de sortie | 100 mW |
Caractéristiques du module RF LoRaWAN Node LN610-X1
- Protocole LoRaWAN pris en charge
- Communication sur 8 canaux simultanément
- OTAA et ABP
- Longue portée et petite taille
- ADR
- EU433M / EU868M / KR920M / AS923M / CN780M/ CN470M / US915M / AS915M
Application du module RF de nœud LoRaWAN LN610-X1
- Ville intelligente
- Compteurs intelligents (compteurs d'eau, d'électricité et de gaz)
- Surveillance agricole
- Contrôle de l'irrigation
- Internet des objets (IoT)
- M2M
- Capteurs sans fil
- Systèmes d'alarme et de sécurité sans fil

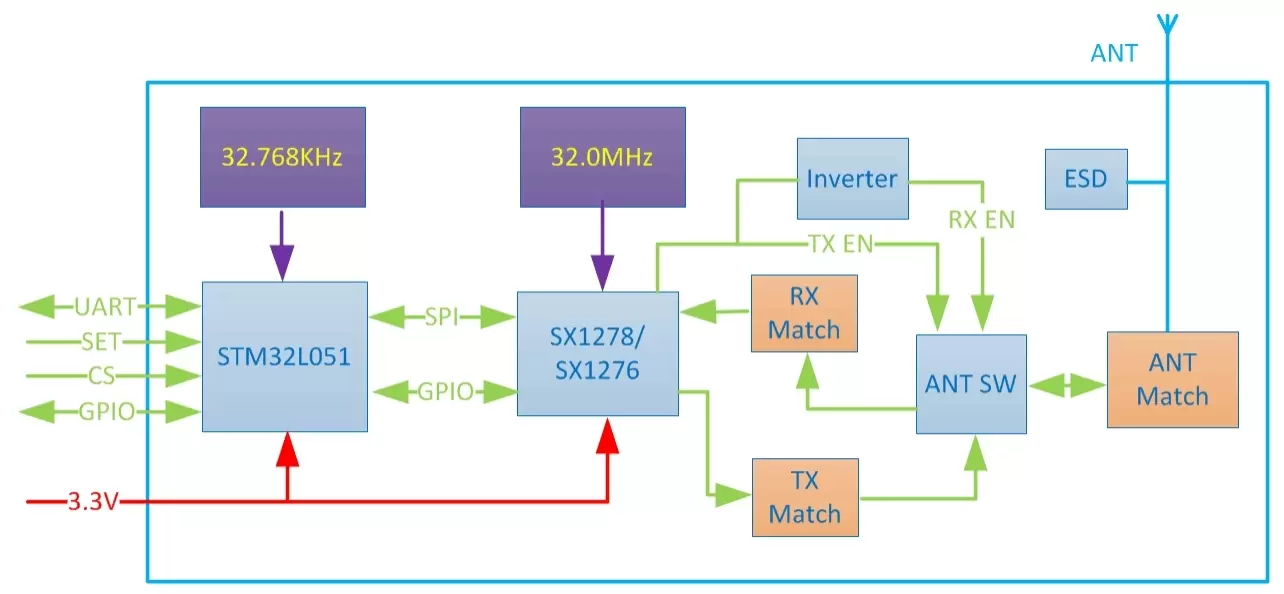

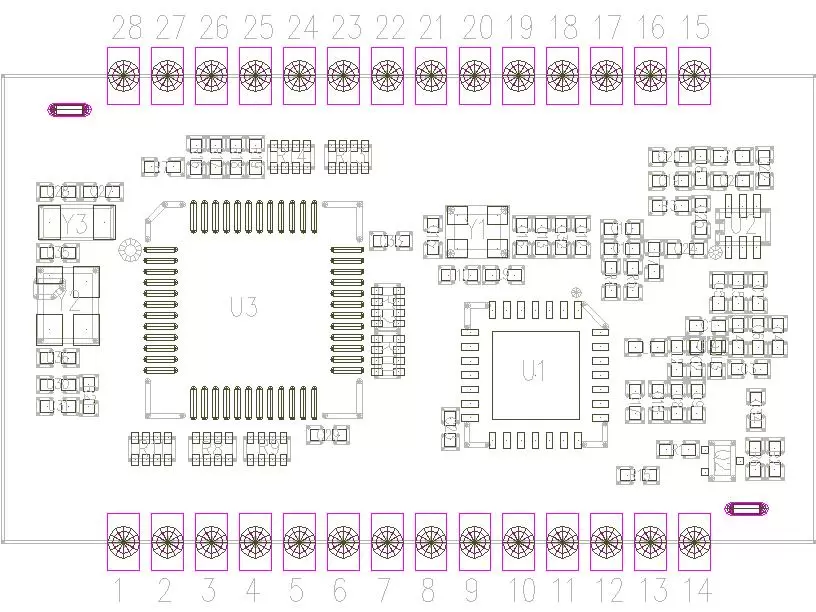

| Épingle | Nom de la broche | Taper | Description |
| 1 | CTS2 | E/S | UART2_CTS / GPIO |
| 2 | RTS2 | E/S | UART2_RTS / GPIO |
| 3 | TXD2 | E/S | UART2_TXD / GPIO |
| 4 | RXD2 | E/S | UART2_RXD / GPIO |
| 5 | NSS | E/S | SPI1_NSS / GPIO |
| 6 | SCK | E/S | SPI1_SCK / GPIO |
| 7 | MISO | E/S | SPI1_MISO / GPIO |
| 8 | MOSI | E/S | SPI1_MOSI / GPIO |
| 9 | PB0 | E/S | GPIO |
| 10 | PB1 | E/S | GPIO |
| 11 | PB2 | E/S | GPIO |
| 12 | TXD3 | E/S | UART3_TXD / GPIO |
| 13 | RXD3 | E/S | UART3_RXD / GPIO |
| 14, 16, 27 | GND | GND | Sol |
| 15 | FOURMI | Antenne | Connectez-vous avec une antenne coaxiale de 50 ohms |
| 17 | RTS1 | E/S | USART1_RTS / GPIO |
| 18 | CTS1 | E/S | USART1_CTS / GPIO |
| 19 | SWDIO | E/S | Téléchargement du firmware / Débogage |
| 20 | SWCLK | E/S | Téléchargement du firmware / Débogage |
| 21 | RX1 | E/S | USART1_RXD1 / GPIO |
| 22 | TX1 | E/S | USART1_TXD1 / GPIO |
| 23 | SCL1 | E/S | I2C1_SCL / GPIO |
| 24 | SDA1 | E/S | I2C1_SDA / GPIO |
| 25 | PC13 | E/S | GPIO |
| 26 | RÉINITIALISER | Saisir | Réinitialisation du MCU |
| 28 | VCC | Puissance (VCC) | Alimentation (tension typique) |

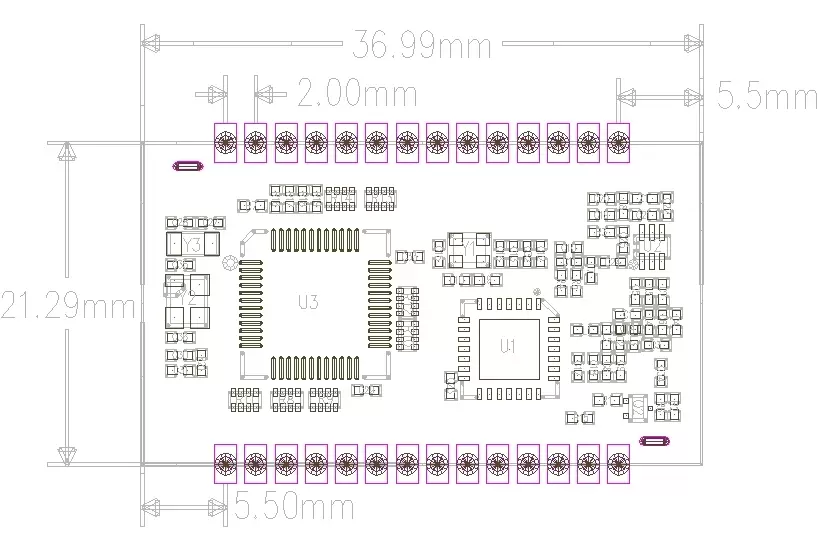

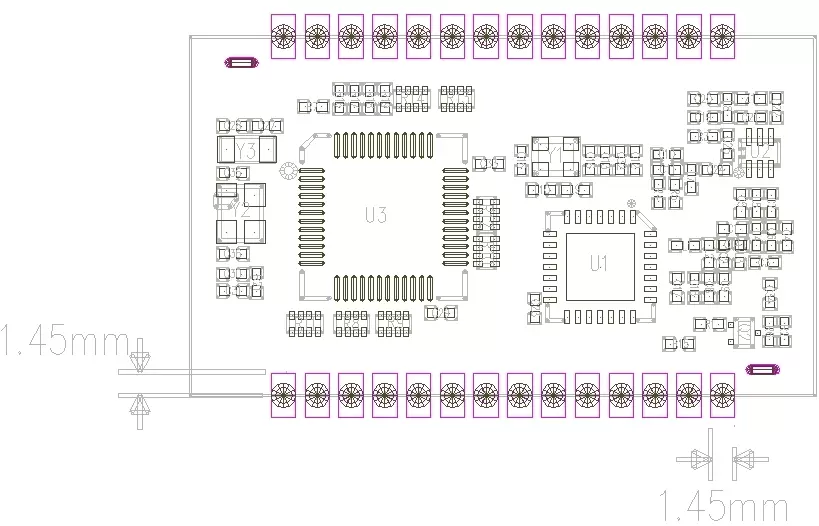

Hauteur maximale : 2,7 mm
