LN610 : Module RF de nœud LoRaWAN de petite taille de 100 mW

LN610 est le module de nœud LoRaWAN. LG1301-PF/ LG1301-SE sont des passerelles LoRaWAN. LN610 fonctionne avec LG1301 pour construire un système LoRaWAN. Ce système LoRaWAN intègre le protocole LoRAWAN V1.0 et prend en charge la classe C.
Lors de la saisie des données sur le LN610, le LN610 sera transmis au LG1301. Une fois les données reçues du LG1301, le LN610 transmettra les données reçues à l'interface série. Toutes les communications sans fil sont conformes au protocole LoRaWAN.
LG1301-PF ou LG1301-SE peuvent fonctionner avec le LN610. Le détail de ces deux passerelles se réfère à la fiche technique de la passerelle.

Contactez-nous

TÉLÉCHARGER

★ Remarque : les paramètres suivants sont VCC = 3,3, avec une instrumentation de test d'axe en cuivre de 50 ohms.

Paramètre	Min.	Tapez	Max.	Unité	Condition
État de fonctionnement
Plage de tension de fonctionnement	1.8	3.3	3.6	V
Tension de température	-40		85	℃
Consommation actuelle
Courant de réception		18		mA	@Vcc=3,3v
Courant de transmission	100	110	120	mA	Vcc = 3,3 V, Tx = 20 dBm
Courant de sommeil		<2	3	uA	CS Actif H
Paramètre RF
Puissance d'émission	4	18	20	dBm
Sensibilité de réception	-131	-132	-133	dBm	@BW=125KHz,SF=10
2e rayonnement harmonique		-45		dBm
3ème rayonnement ^harmonique		-50		dBm

Interface	UART
Puissance de sortie	100 mW

Caractéristiques du module RF de nœud LoRaWAN LN610

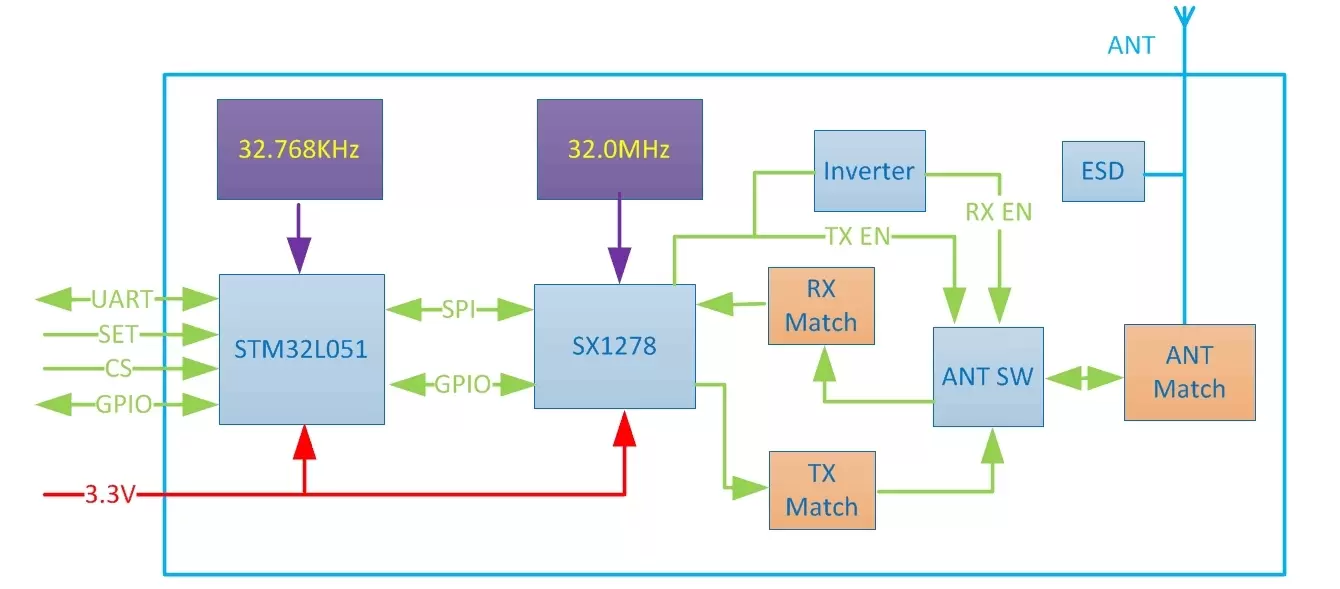

Schéma fonctionnel du module RF de nœud LoRaWAN LN610

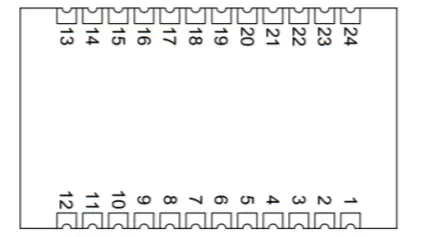

Broches du module RF de nœud LoRaWAN LN610

Épingle	Nom de la broche	Taper	Description
1	PA0	E/S	Réservé
2	PA1	E/S	Réservé
3	PA2/TXLED	Sortir	La LED clignote lorsque tx, actif faible
4	PA3/RXLED	Sortir	La LED clignote lorsque les données sont reçues, actif faible
5	PA8	E/S	Réservé
6	+3,3V	Puissance (VCC)	Alimentation (tension typique)
7	GND	Alimentation (GND)	Sol
8	RÉINITIALISER	Saisir	Réinitialiser le module
9	PA13/SWDIO	E/S	Réservé à la mise à niveau du micrologiciel d'usine
10	PA14/SWCLK	E/S	Réservé à la mise à niveau du micrologiciel d'usine
11	Caroline du Nord
12	Caroline du Nord
13	FOURMI	Antenne	Connectez-vous avec une antenne coaxiale de 50 ohms
14	GND	Alimentation (GND)	Sol
15	GND	Alimentation (GND)	Sol
16	PB8	E/S	Réservé
17	PB6	E/S	Réservé
18	PB7	E/S	Réservé
19	PB1/CS	Saisir	0 : mode de travail, 1 : sommeil
20	PB2/ENSEMBLE	Saisir	0 : mode de réglage, 1 : fonctionnement normal
21	PA10/RXD	Saisir	RXD de ce module,
22	PA9/TXD	Sortir	TXD de ce module
23	GND	Alimentation (GND)	Sol
24	+3,3V	Puissance (VCC)	Alimentation (tension typique)

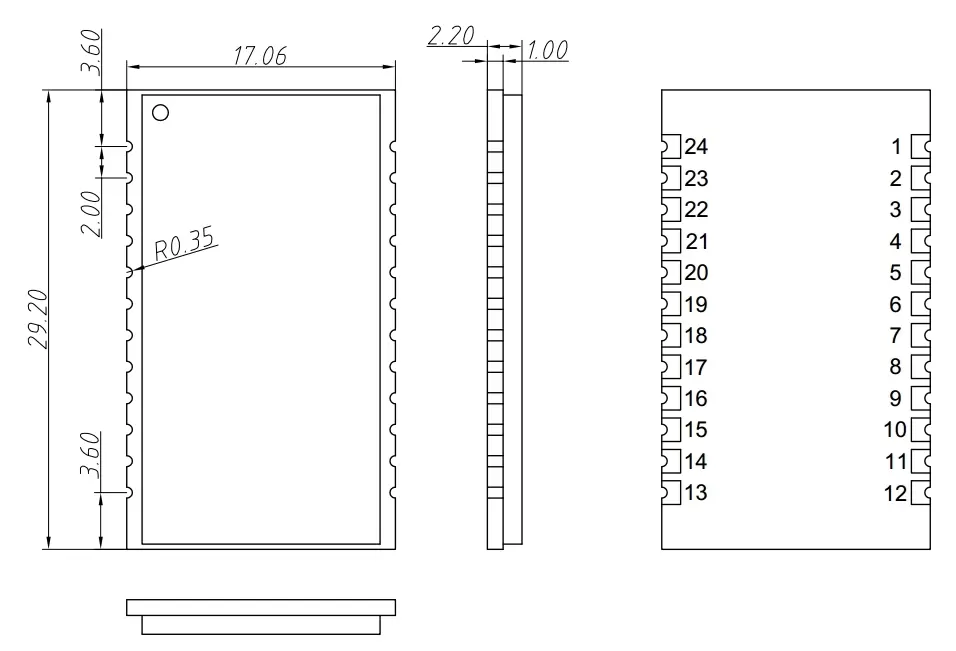

Dimensions mécaniques du module RF de nœud LoRaWAN LN610
