Module sans fil LoRa1268F30 : SX1268 433 MHz 2 W avec interface SPI et protection ESD

Le LoRa1268F30 est un module sans fil LoRa à très faible consommation d'énergie en réception et à haute puissance. Il intègre la puce d'émission-réception RF Semtech SX1268, qui adopte la technique de modulation à étalement de spectre LoRa à sauts de fréquence. Sa distance de communication et sa sensibilité de réception sont bien supérieures à celles des modulations FSK et GFSK actuelles. Les signaux multiples ne s'influencent pas mutuellement, même dans des environnements à fréquences élevées ; il offre d'excellentes performances anti-interférences.
LoRa1268F30 utilise strictement un processus sans plomb pour la production et les tests, et répond aux normes RoHS et Reach.

Contactez-nous

TÉLÉCHARGER

Paramètre	Min .	Typique	Max.	Unité	Condition
Conditions de fonctionnement
Tension de fonctionnement	3	5	6,5	V
Plage de température	-40	25	85	°C
Consommation actuelle
courant RX		< 5		mA	à 433 MHz , 470 MHz à 5 V
courant RX		< 7		mA	à 868 MHz , 915 MHz à 5 V
courant TX	500		60 0	mA	à 5 V 30 dBm , 433 MHz , 470 MHz
	600		700	mA	à 5 V 30 dBm , 868 MHz , 915 MHz
	750		850	mA	à 6 V 33 dBm à 4 33 MHz , 470 MHz
Courant de sommeil		< 2		uA	à 433 MHz , 470 MHz
Courant de sommeil		< 5		uA	à 868 MHz , 915 MHz
Paramètre RF
Gamme de fréquences	400	433	460	MHz	à 433 MHz
	470	4 9 0	510	MHz	à 470 MHz
	848	868	888	MHz	à 868 MHz
	900	915	940	MHz	à 915 MHz
Débit de données	1.2		300	Kbps	@FSK
Débit de données	0,018		62,5	Kbps	@ Lo R a
Puissance de sortie	31		3 3	dBm	à 433 MHz , 470 MHz à 5 V
Puissance de sortie	29		3 1	dBm	@868MHz , 915MHz à 5v
Logiciel ajustable plage de puissance	1 2		3 2	dBm	à 433 MHz , 470 MHz à 5 V
Logiciel ajustable plage de puissance	1		3 0	dBm	à 868 MHz, 915 MHz à 5 V
Sensibilité de réception		-122		dBm	@Données FSK = 1,2 Kbps Fdev = 50 KHz
Sensibilité de réception		-139		dBm	@Lora BW = 62,5 KHz SF = 12 CR = 4/5

Caractéristiques du module sans fil SX1268 LoRa1268F30

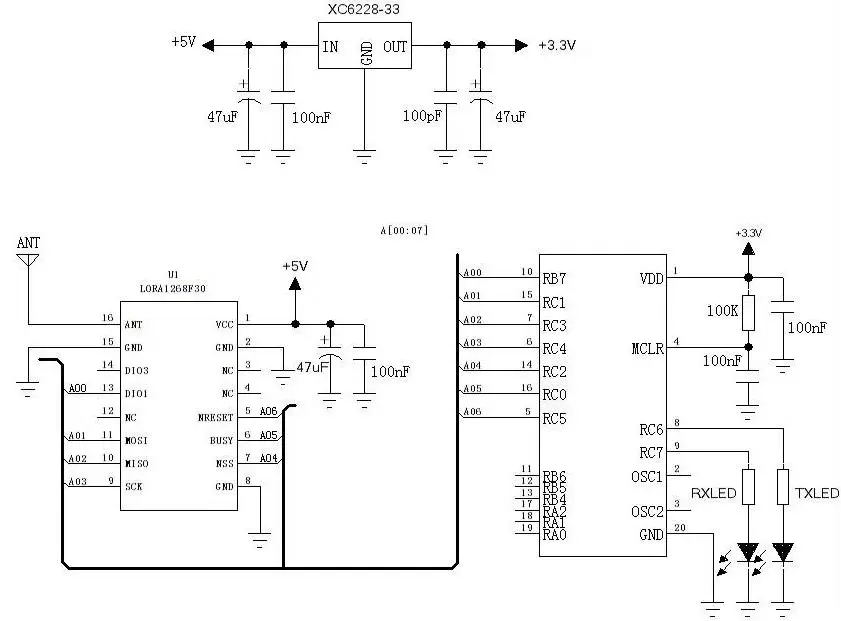

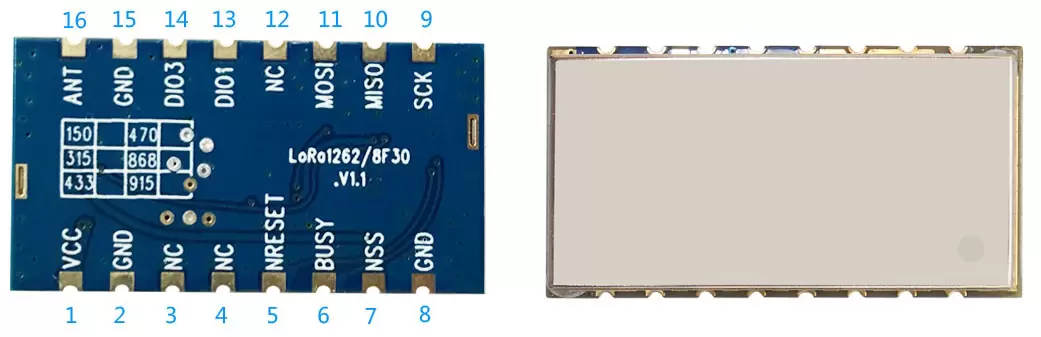

Broche N°	Nom de la broche	Description
1	VCC	Alimentation électrique
2	GND	terre d'alimentation
3.4.12	Caroline du Nord	Vide
5	NRESET	terre d'alimentation
6	OCCUPÉ	Utilisé pour l'indication d'état, voir les données de la puce pour plus de détails.
7	NSS	Activation SPI
8	GND	terre d'alimentation
9	SCK	Horloge série pour interface SPI
10	MISO	Sortie SPI pour les données SPI
11	MOSI	Entrée SPI pour les données SPI
13	DIO1	E/S numériques, personnalisables
14	DIO3	E/S numériques, personnalisables
15	GND	terre d'alimentation
16	FOURMI	Connectez-vous avec une antenne coaxiale de 50 ohms

Dimensions mécaniques du module sans fil SX1268 LoRa1268F30
