RF4432X1 : Émetteur-récepteur Si4432 à faible coût utilisant

Le module émetteur et récepteur RF RF4432X1 est conçu avec la puce si4432 de Silicon Lab. Les modules ont une sensibilité de réception extrêmement faible (-121 dBm), ainsi qu'une puissance de sortie de +20 dBm, la meilleure du secteur, pour garantir une portée étendue et améliorer les performances de la liaison.
Les modules RF4432X1 utilisent strictement une technologie sans plomb pour la production et les tests et sont conformes aux normes RoHS et Reach.

Contactez-nous

TÉLÉCHARGER

Paramètre	Min.	Typ.	Max.	Unité	Condition
État de fonctionnement
Plage de tension de fonctionnement	1.8	3.3	3.6	V
Tension de température	-40		85	℃
Consommation actuelle
Courant de réception		18,5		mA
Courant d'émission		85		mA	@20dBm
Courant de sommeil		< 1		uA
Paramètre RF
Gamme de fréquence	403	433	463	MHz	@433MHz
	470	490	510	MHz	@490MHz
	838	868	898	MHz	@868MHz
	900	915	930	MHz	@915MHz
Taux de modulation	0,123		256	Kbit/s	FSK
Plage de puissance de sortie	1		20	dBm
Sensibilité de réception		-121		dBm	@Débit de données = 1,2 Kbps

Caractéristiques de l'émetteur et du récepteur RF RF4432X1

Gamme de fréquences : 315/433/490/868/915 MHz (personnalisable 240-930 MHz)
Sensibilité jusqu'à -121dBm
Puissance de sortie maximale : 20 dBm
Taux de transfert de données : 0,123-256 Kbps
Modes de modulation FSK, GFSK&OOK
Alimentation 1,8-3,6 V
Mode d'arrêt à très faible consommation
Indicateur numérique de force du signal reçu (RSSI)
Fonction de réveil programmé
Correspondance automatique de l'antenne et contrôle du commutateur bidirectionnel
Structure de paquets de données configurable
Détection du préambule
Registre de données d'envoi et de réception de 64 octets (FiFo)
Détection de faible puissance
Capteur de température et convertisseurs analogique-numérique 8 bits
Plage de température de fonctionnement : -40 ～ +85°C
Régulateur de tension intégré
Saut de fréquence
Fonction de réinitialisation à la mise sous tension
Fonction de réglage du cristal intégrée
30mA@+13dBm (Transmission)

Circuit d'application typique de l'émetteur et du récepteur RF RF4432X1

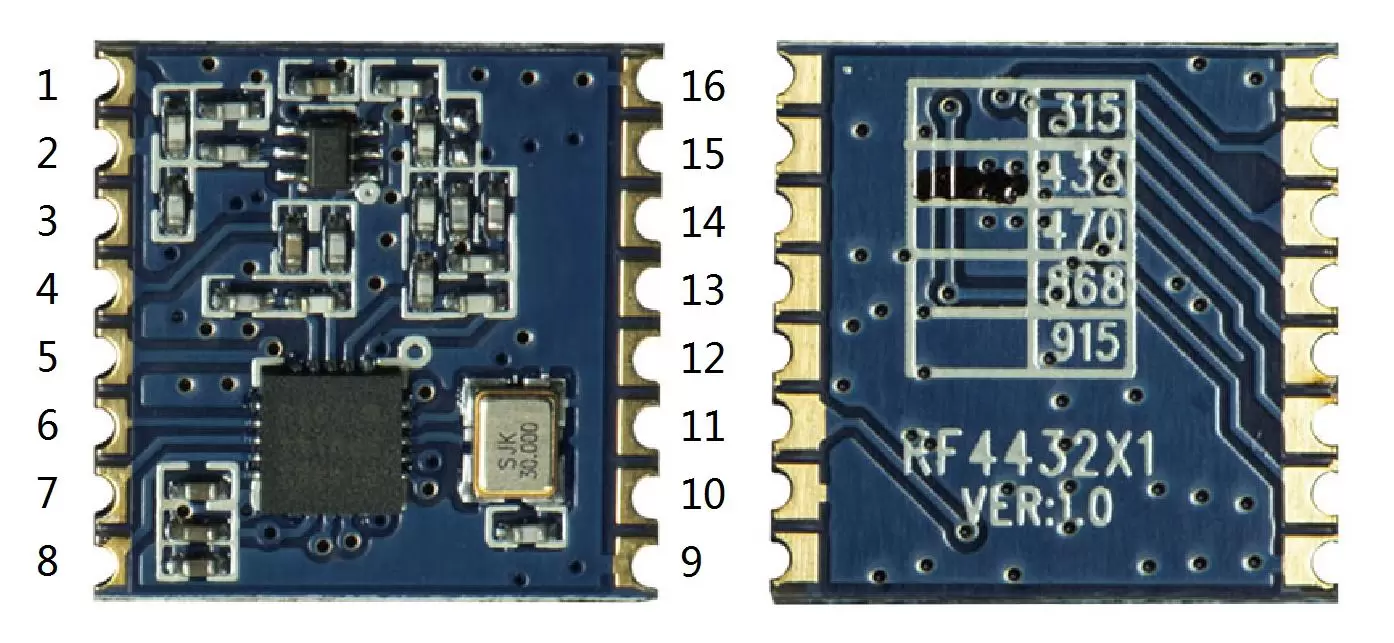

Broches de l'émetteur et du récepteur RF RF4432X1

Broche NO.	Nom de la broche	Description
1	FOURMI	Connectez-vous avec une antenne coaxiale de 50 ohms
2	GND	Mise à la terre
3	RX_ANT	Broche de commande du commutateur d'antenne de transmission
4	TX_ANT	Broche de commande du commutateur d'antenne de réception
5	VCC	Connectez-vous à l'alimentation positive 3,3 V
6	GPIO0	Connectez-vous directement à la broche GPIO0 de la puce
7	GPIO1	Connectez-vous directement à la broche GPIO1 du chi
8	GPIO2	Connectez-vous directement à la broche GPIO 2 du chi
9	GND	Mise à la terre
10	ODS	Sortie numérique 0 ~ VDD V, fournit une fonction de lecture série au registre de contrôle interne
11	IDS	Entrée de données en série. Entrée numérique 0 ~ VDD V. Cette broche est un bus de flux de données série à 4 fils.
12	SCLK	Entrée d'horloge série. Entrée numérique 0 ~ VDD V. Cette broche fournit une fonction d'horloge de données série à 4 fils.
13	NSEL	L'interface série sélectionne la broche d'entrée. Entrée numérique 0 ~ VDD V. Cette broche fournit une fonction de sélection/activation pour le bus de données série à 4 fils. Ce signal est également utilisé pour indiquer le mode de lecture/écriture en rafale.
14	nIRQ	Broche de sortie d'interruption
15	SDN	Broche d'activation de la puce. Entrée numérique 0 ~ VDD V. SDN=0 dans tous les modes sauf le mode arrêt. Lorsque SDN=1, la puce sera complètement arrêtée et le contenu du registre sera perdu.
16	GND	Mise à la terre

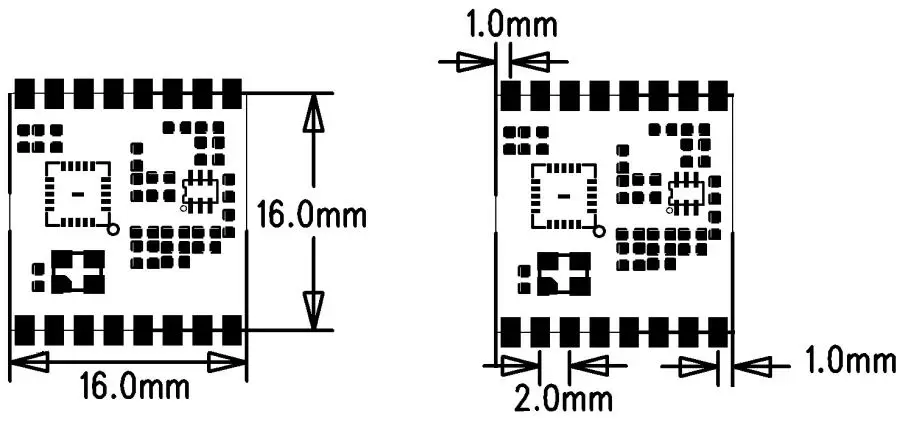

Dimensions mécaniques de l'émetteur et du récepteur RF RF4432X1
