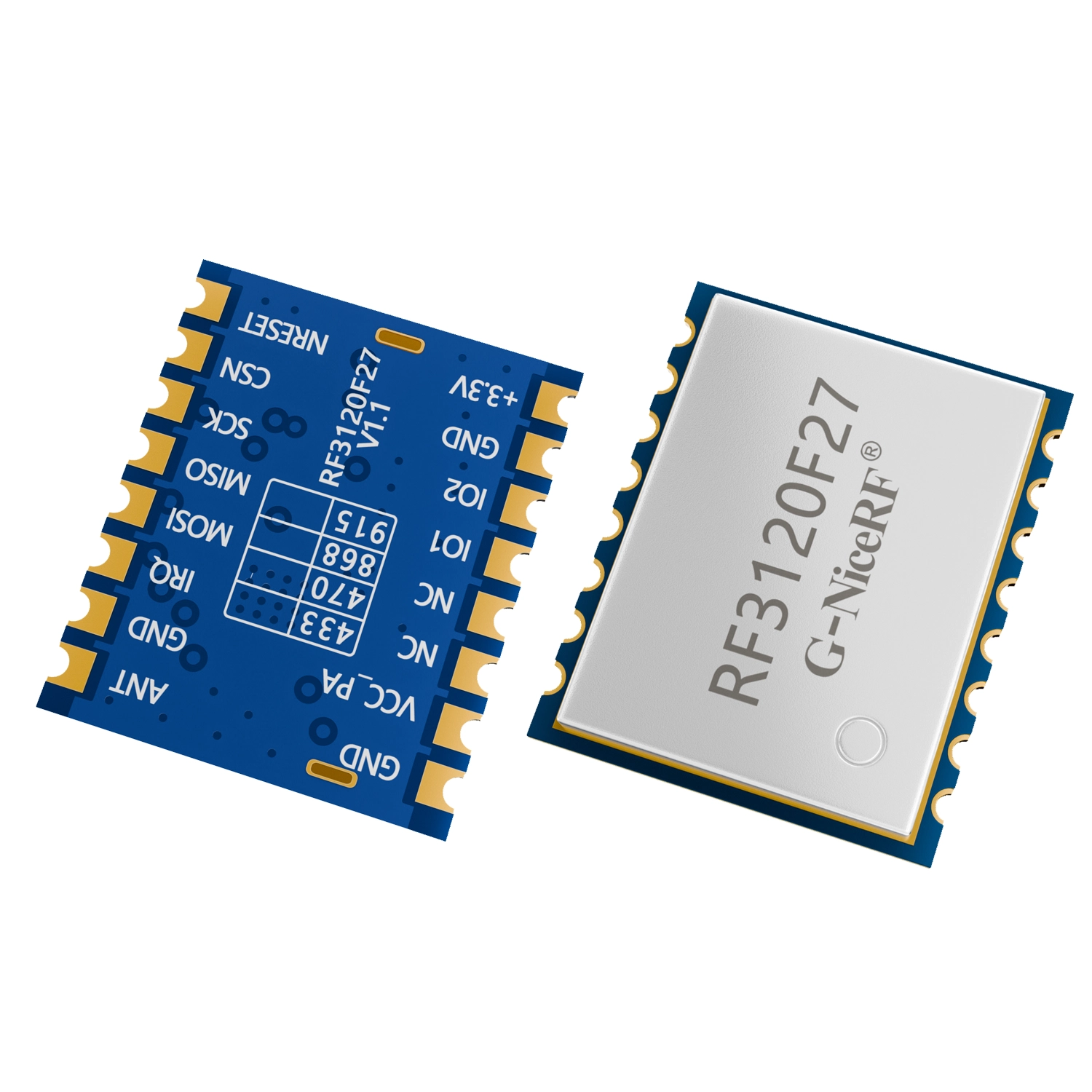

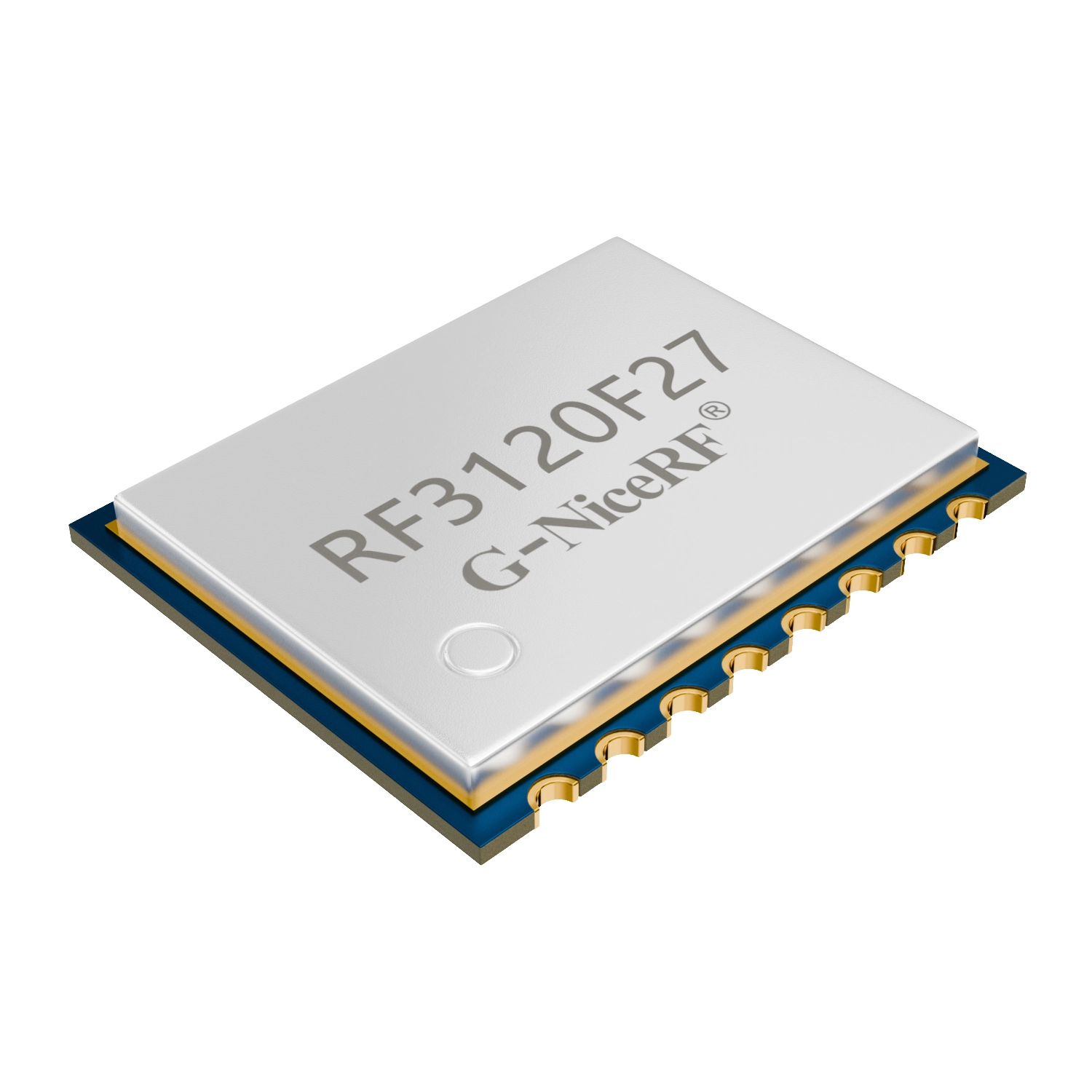

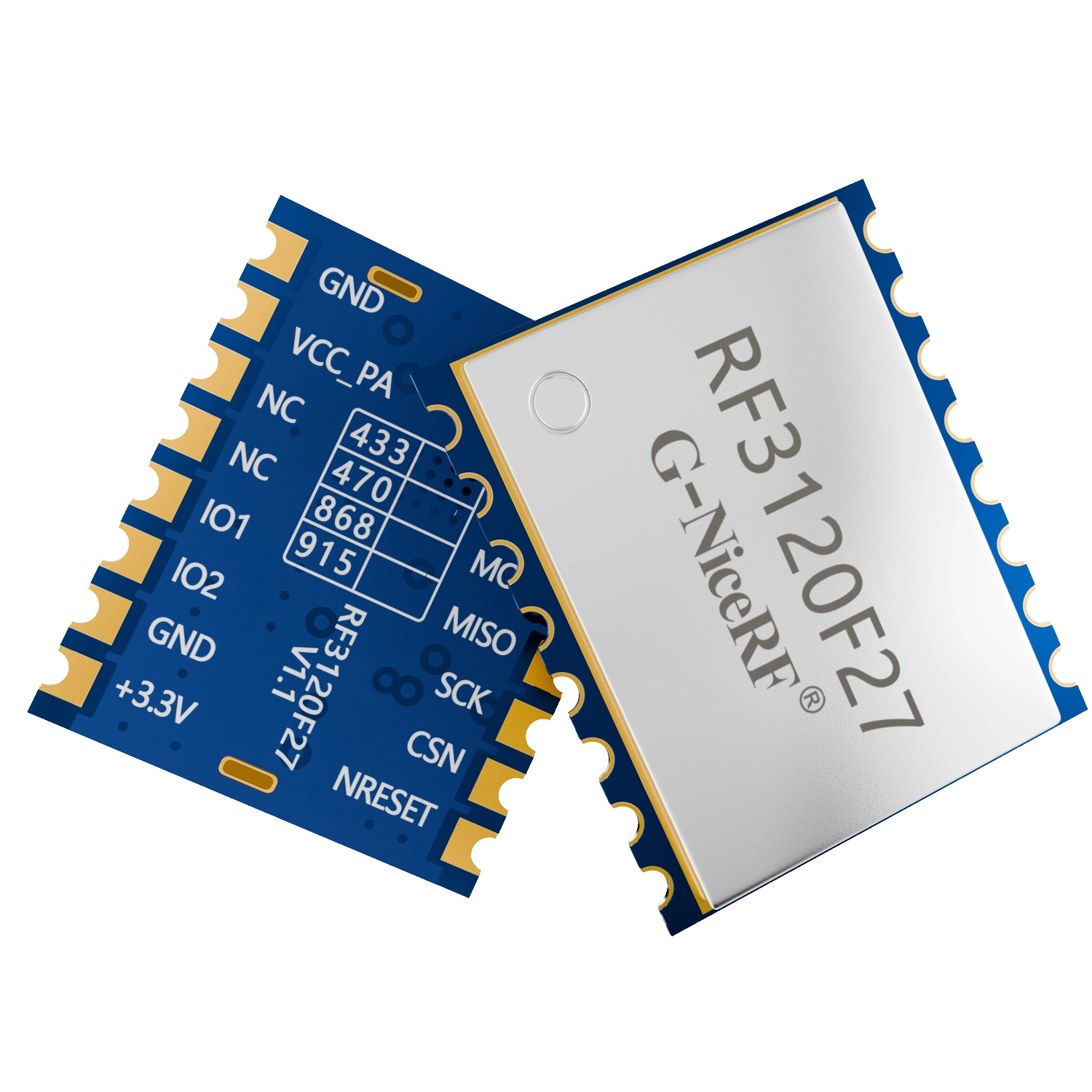

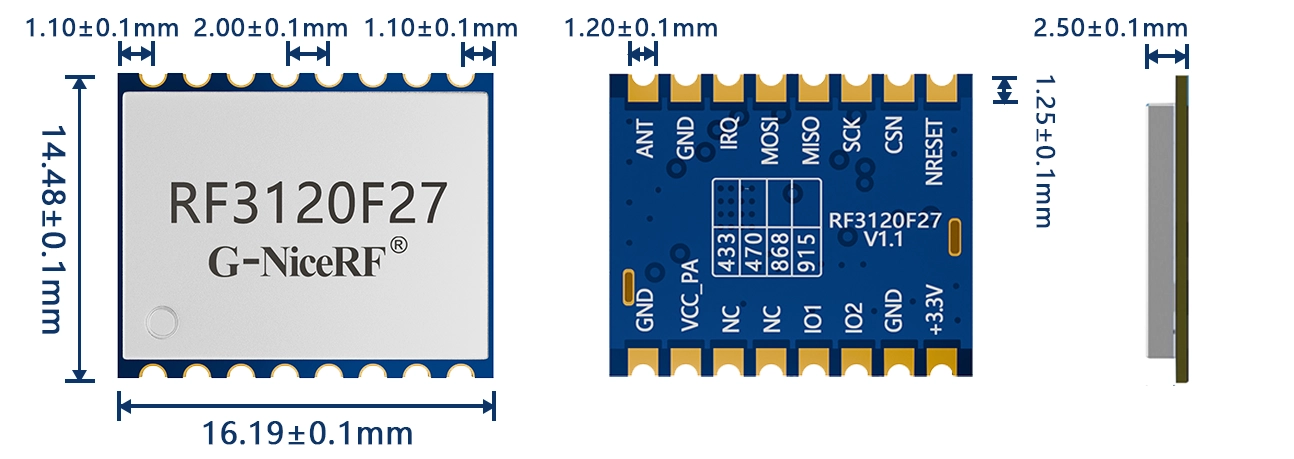

RF3120F27 : module émetteur-récepteur sans fil 800 mW, oscillateur à quartz TCXO 0,5 ppm

État de fonctionnement

Tension de fonctionnement

2

3.3

3. 6

V

Broche +3,3 V du module

3.3

4.0

5.0

V

Broche VCC_PA du module

Plage de température

-40

85

°C

Consommation actuelle

courant RX

6.1

mA

@DCDC Mode

<10

mA

@Mode LDO

courant TX

<700

mA

à 5 V, 29 dBm

Courant de sommeil

1

uA

Paramètre RF

Gamme de fréquences

40 0

433

4 70

MHz

à 433 MHz

470

490

510

MHz

à 4 7 0 MHz

850

868

890

MHz

à 868 MHz

900

915

930

MHz

à 915 MHz

Taux de modulation

2

500

Kbps

2(G)FSK

Puissance de sortie

9

2 9

dBm

à 4,2 V

Sensibilité de réception

-1 24

dBm

@ DR=2,4 Kpbs, Fdev=1,2 kHz

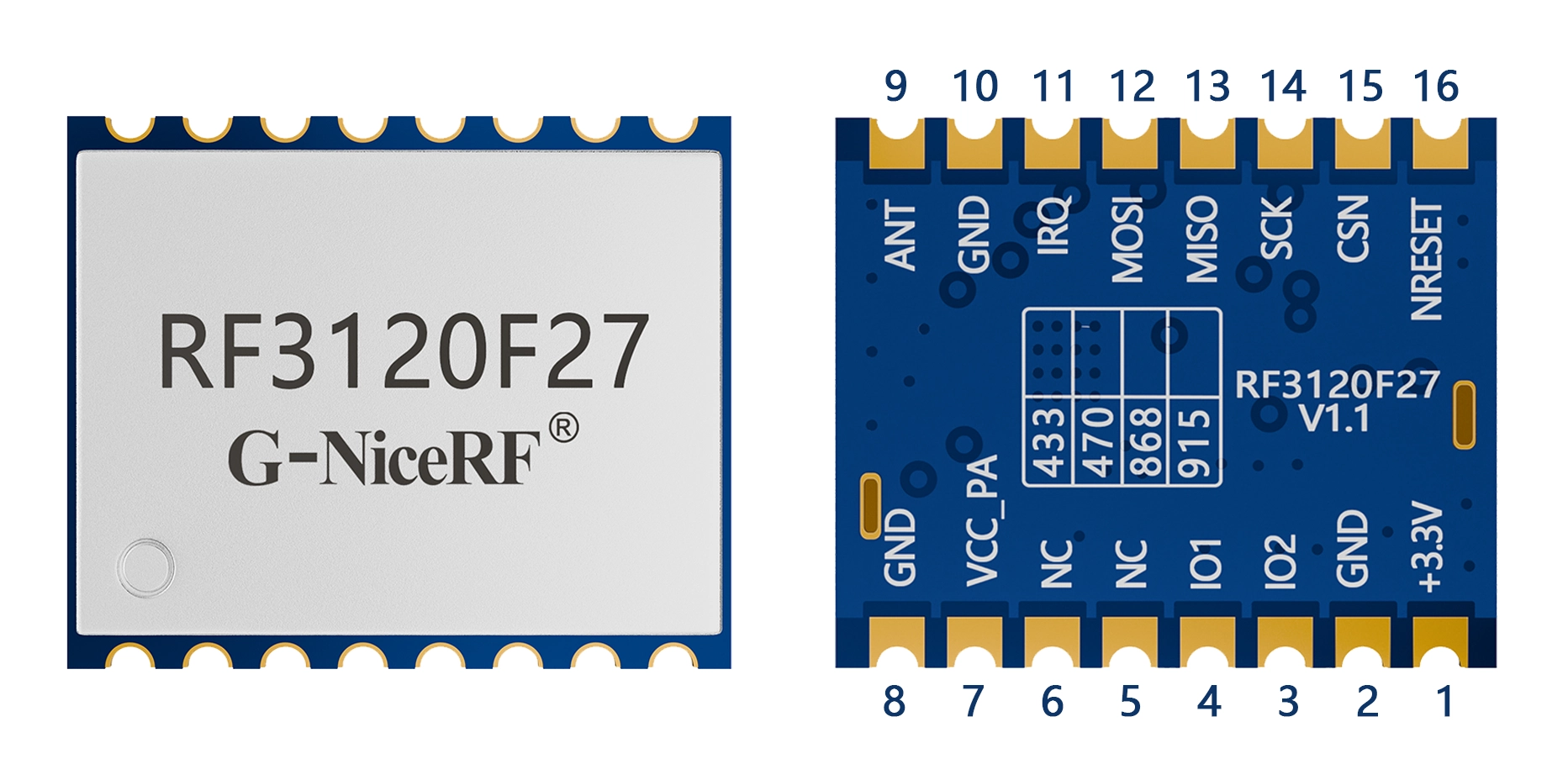

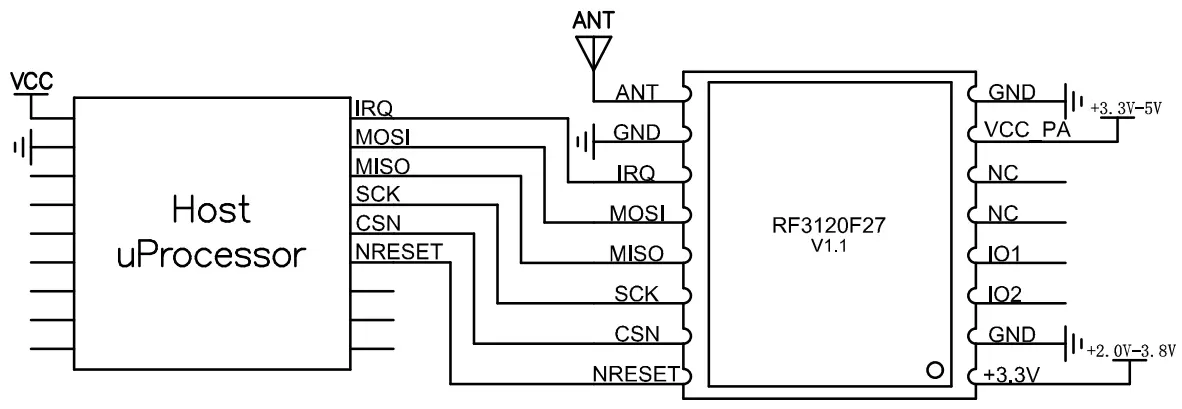

1

+3,3 V

Broche d'alimentation de la puce interne, avec une plage de tension de 2,0 à 3,6 V

2 , 8, 10

GND

Borne négative de l'alimentation externe

3

IO2

0-3,3 V

Connectez-vous à la broche GPI O02 de la puce  ; reportez-vous à la fiche technique de la puce pour les fonctions spécifiques

4

IO1

0-3,3 V

Connectez-vous à la broche GPI O01 de la puce  ; reportez-vous à la fiche technique de la puce pour les fonctions spécifiques

5,6

Caroline du Nord

7

VCC_PA

Broche d'alimentation de l'amplificateur de puissance interne, tension recommandée : 3,7–5,0 V. Une tension plus élevée entraîne une puissance de sortie plus élevée.

9

FOURMI

Se connecter à une antenne externe de 50 Ω

11

IRQ

0-3,3 V

Signal d'interruption

12

MOSI

0-3,3 V

Signal d'entrée de données SPI

13

MISO

0-3,3 V

Signal de sortie de données SPI

14

SCK

0-3,3 V

Horloge série SPI

15

CSN

0-3,3 V

Signal de sélection de puce SPI

16

NRESET

0-3,3 V

Réinitialiser le code PIN
