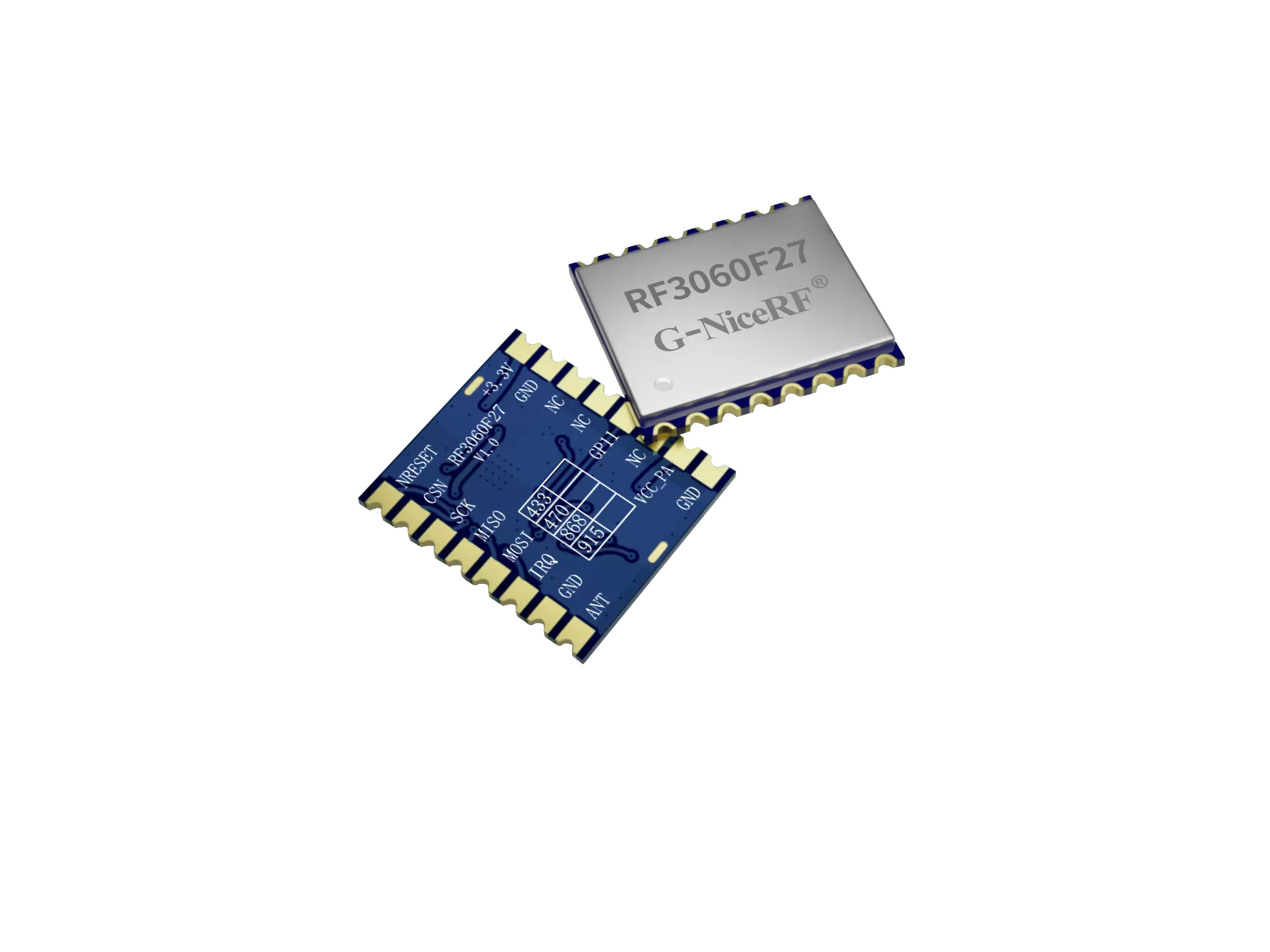

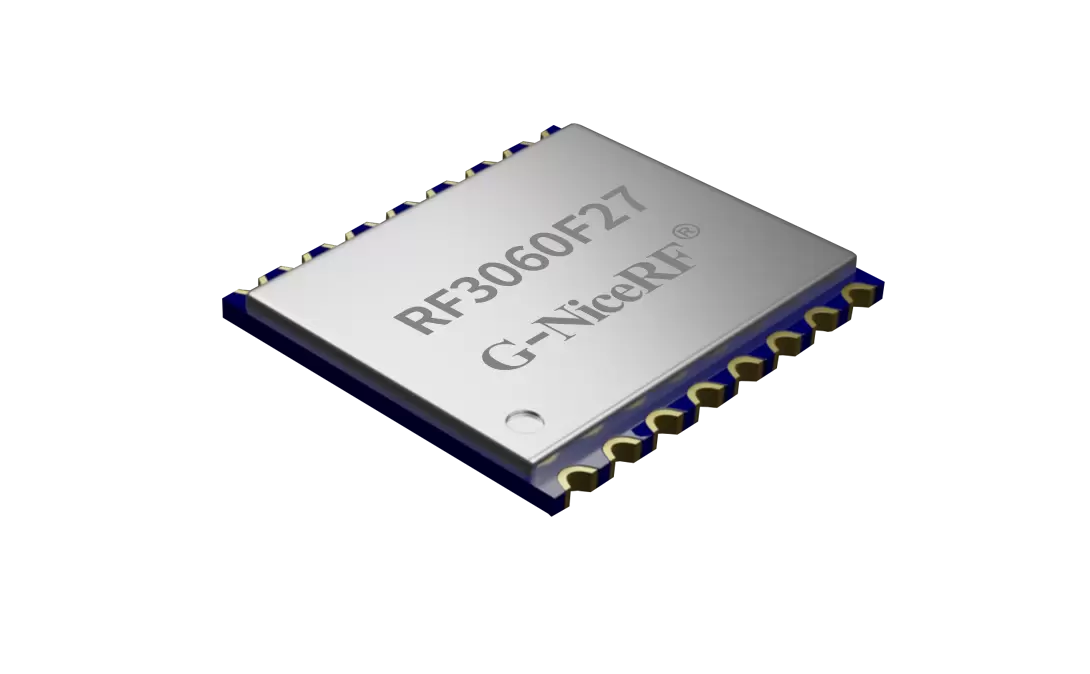

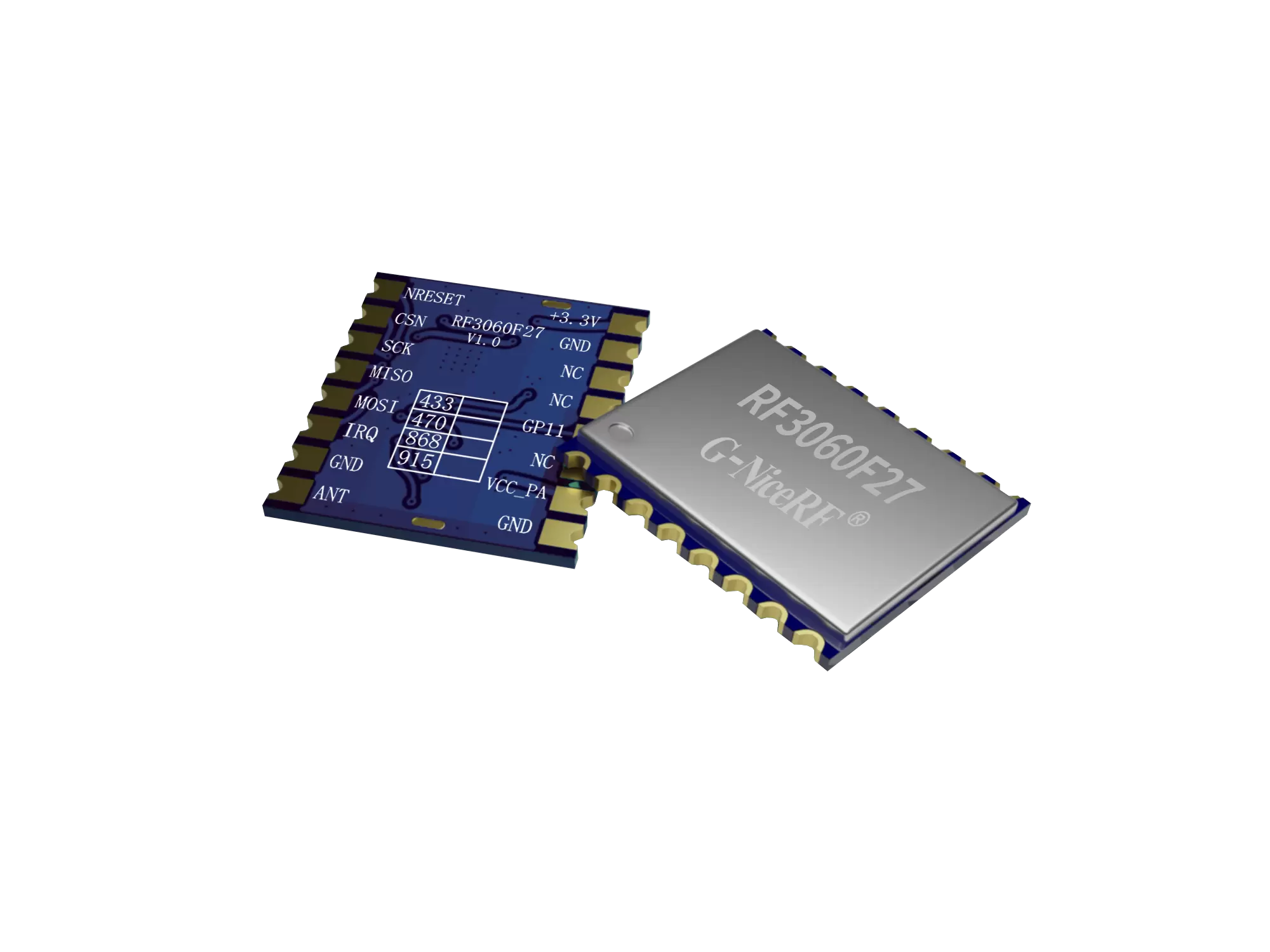

RF3060F27 : module émetteur-récepteur sans fil 500 mW
Le RF3060F27 est un module haute puissance composé d'une puce émetteur-récepteur sans fil longue portée et basse consommation, utilisant la technologie de modulation et de démodulation DSSS. Il prend en charge la communication sans fil semi-duplex et offre une excellente capacité anti-interférence, une sensibilité élevée, une faible consommation d'énergie, un format compact et une portée de transmission ultra-longue. Il offre une sensibilité maximale de -129 dBm et une puissance de sortie maximale de 27 dBm, offrant un bilan de liaison de pointe, ce qui en fait le choix idéal pour les transmissions longue distance et les applications exigeant une fiabilité élevée.
Le RF3060F27 utilise une technologie sans plomb pour sa production et ses tests, conformément aux normes RoHS et Reach.
TÉLÉCHARGER
Paramètre | Min | Type | Max | Unité | Condition |
État de fonctionnement | |||||
Tension de fonctionnement | 2 | 3.3 | 3. 6 | V | Broche +3,3 V du module |
3.3 | 4.0 | 5.0 | V | Broche VCC_PA du module | |
Plage de température | -40 | 85 | °C | ||
Consommation actuelle | |||||
courant RX | 6.2 | mA | @DCDC Mode | ||
8,9 | mA | @Mode LDO | |||
courant TX | 450 | mA | à 5 V, 27 dBm | ||
Courant de sommeil | 1 | uA | |||
Paramètre RF | |||||
Gamme de fréquences | 40 8 | 433 | 4 50 | MHz | à 433 MHz |
470 | 490 | 510 | MHz | à 4 7 0 MHz | |
| 850 | 868 | 890 | MHz | à 868 MHz | |
| 900 | 915 | 930 | MHz | à 915 MHz | |
Taux de modulation | 0,5 | 59,9 | Kbps | LoRa | |
Puissance de sortie | - 8 | 2 7 | dBm | ||
Sensibilité de réception | -129 | dBm | @LoRa BW= 62,5 KHz_SF = 9 _CR=4/5 | ||
Caractéristiques
- Gamme de fréquences : 433/470/868/915 MHz
- TCXO intégré, erreur de fréquence 0,5 ppm
- Sensibilité : -129 dBm à 125 kHz, 0,5 kbit/s
- Puissance de sortie maximale : > 27 dBm à 5 V
- Faible courant de réception : 6 mA à courant continu
Courant de veille < 1,0 uA
Taux de transfert de données : 0,5-59,9 Kbps @LoRa
Prend en charge la bande passante : 125/250/500 kHz
Prend en charge le facteur SF : 5–9, reconnaissance automatique
Prend en charge les débits de données : 4/5, 4/6, 4/7, 4/8
Prend en charge la fonction CAO
Applications
Usine intelligente
Gestion intelligente de l'eau
Agriculture intelligente
Soins de santé intelligents
Communauté intelligente
Lutte intelligente contre les incendies

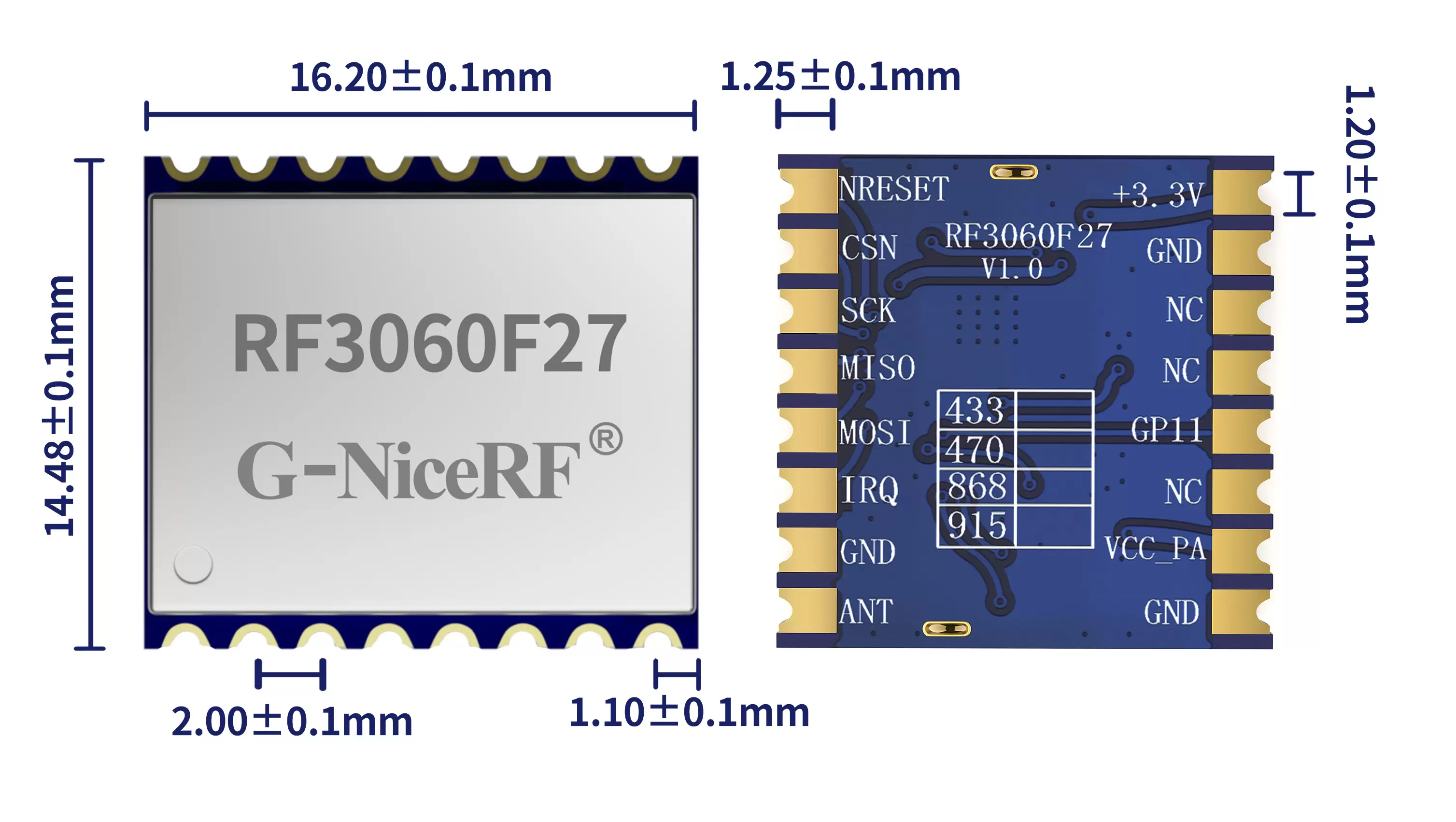

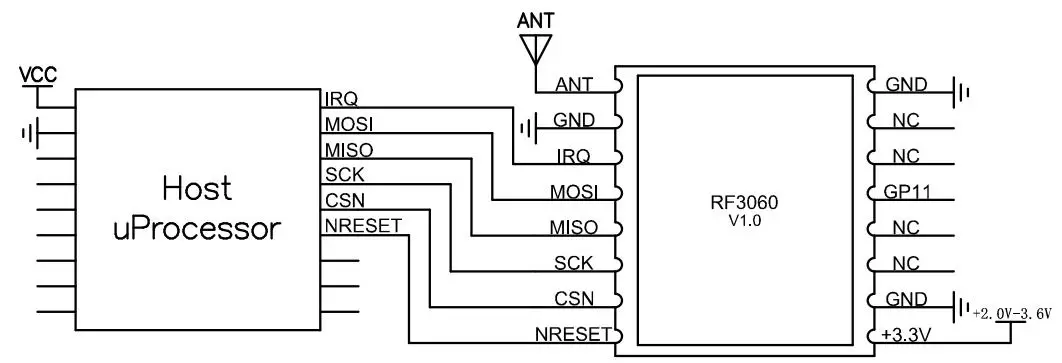

Broche NON | Nom de la broche | Niveau IO | Description |
1 | +3,3 V | Broche d'alimentation de la puce interne, plage de tension : 2,0-3,6 V | |
2 , 8, 10 | GND | Borne négative de l'alimentation externe | |
3 , 4, 6, | Caroline du Nord | ||
5 | GP11 | 0-3,3 V | Connectez-vous à la broche GPIO11 de la puce ; reportez-vous à la fiche technique de la puce pour les fonctions spécifiques |
7 | VCC_PA | Broche d'alimentation du circuit amplificateur de puissance interne, recommandée Tension : 3,7-5 V. Plus la tension est élevée, plus la puissance est élevée. | |
9 | FOURMI | Connexion d'antenne externe 50Ω | |
11 | IRQ | 0-3,3 V | Signal d'interruption |
12 | MOSI | 0-3,3 V | Signal d'entrée de données SPI |
13 | MISO | 0-3,3 V | Signal de sortie de données SPI |
14 | SCK | 0-3,3 V | Horloge série SPI |
15 | CSN | 0-3,3 V | Signal de sélection de puce SPI |
16 | NRESET | 0-3,3 V | Réinitialiser le code PIN |
