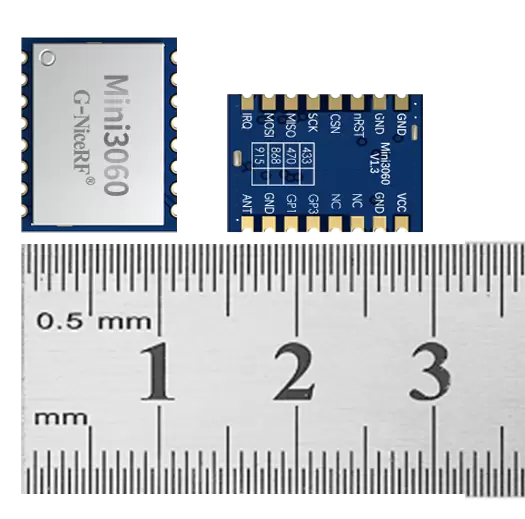

Mini3060 : Module émetteur-récepteur sans fil 100 mW Taille ultra-compacte
Le Mini3060 est un module basé sur une puce émetteur-récepteur sans fil longue portée et basse consommation, utilisant la technologie de modulation et de démodulation DSSS. Il prend en charge la communication sans fil semi-duplex et utilise un oscillateur à quartz TCXO, offrant une haute capacité anti-interférence, une sensibilité élevée, une faible consommation d'énergie et une portée de transmission ultra-longue. Sa sensibilité maximale de -129 dBm et sa puissance de sortie maximale de 20 dBm offrent un bilan de liaison de pointe, ce qui en fait le choix idéal pour les transmissions longue distance et les applications exigeant une fiabilité élevée.
Le Mini3060 utilise une technologie sans plomb pour sa production et ses tests, conformément aux normes RoHS et Reach.
TÉLÉCHARGER
Paramètre | Min | Type | Max | Unité | Condition |
État de fonctionnement | |||||
Tension de fonctionnement | 2 | 3.3 | 3. 6 | V | |
Plage de température | -40 | 85 | °C | ||
Consommation actuelle | |||||
courant RX | 4,5 | mA | @DCDC Mode | ||
7.4 | mA | @Mode LDO | |||
courant TX | < 1 1 0 | mA | à 20 dBm | ||
Courant de sommeil | < 1 | uA | |||
Paramètre RF | |||||
Gamme de fréquences | 40 8 | 433 | 4 50 | MHz | à 433 MHz |
470 | 490 | 510 | MHz | à 4 7 0 MHz | |
8 5 0 | 868 | 890 | MHz | @868MHz | |
900 | 915 | 930 | MHz | à 915 MHz | |
Taux de modulation | 0,5 | 59,9 | Kbps | LoRa | |
Puissance de sortie | - 30 | 20 | dBm | ||
Sensibilité de réception | -1 29 | dBm | @LoRa BW= 125 KHz_SF = 9 _CR=4/5 | ||
Caractéristiques du module sans fil Mini3060
Plage de tension de fonctionnement : 2,0-3,6 V
Gamme de fréquences : 433/470/868/915 MHz
Sensibilité : -129 dBm à 125 kHz, 0,5 kbit/s
Puissance de sortie maximale : 20 dBm
Faible courant de réception : 4,5 mA à courant continu
Courant de veille < 1,0 uA
Taux de transfert de données : 0,5-59,9 Kbps @LoRa
Prend en charge la bande passante : 125/250/500 kHz
Prend en charge le facteur SF : 5–9, reconnaissance automatique
Prend en charge les débits de données : 4/5, 4/6, 4/7, 4/8
Prend en charge la fonction CAO
Applications du module sans fil Mini3060
Gestion intelligente de l'eau
Agriculture intelligente
Soins de santé intelligents
Communauté intelligente
Lutte intelligente contre les incendies
Usine intelligente

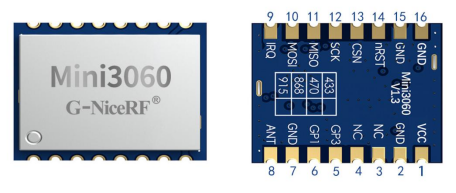

Broche NON | Nom de la broche | IO | Description |
1 | VCC | Borne positive de l'alimentation externe | |
2 , 7, 15, 16 | GND | Borne négative de l'alimentation externe | |
3 ,4, | Caroline du Nord | ||
5 | GP3 | 0-3,3 V | Connectez-vous à la broche GPI 003 de la puce ; reportez-vous à la fiche technique de la puce pour les fonctions spécifiques |
6 | GP1 | 0-3,3 V | Connectez-vous à la broche GPI 00 1 de la puce ; reportez-vous à la fiche technique de la puce pour les fonctions spécifiques |
8 | FOURMI | Se connecter à une antenne externe de 50 Ω | |
9 | IRQ | 0-3,3 V | Signal d'interruption |
10 | MOSI | 0-3,3 V | Signal d'entrée de données SPI |
11 | MISO | 0-3,3 V | Signal de sortie de données SPI |
12 | SCK | 0-3,3 V | Horloge série SPI |
13 | CSN | 0-3,3 V | Signal de sélection de puce SPI |
14 | nRST | 0-3,3 V | Réinitialiser le code PIN |
