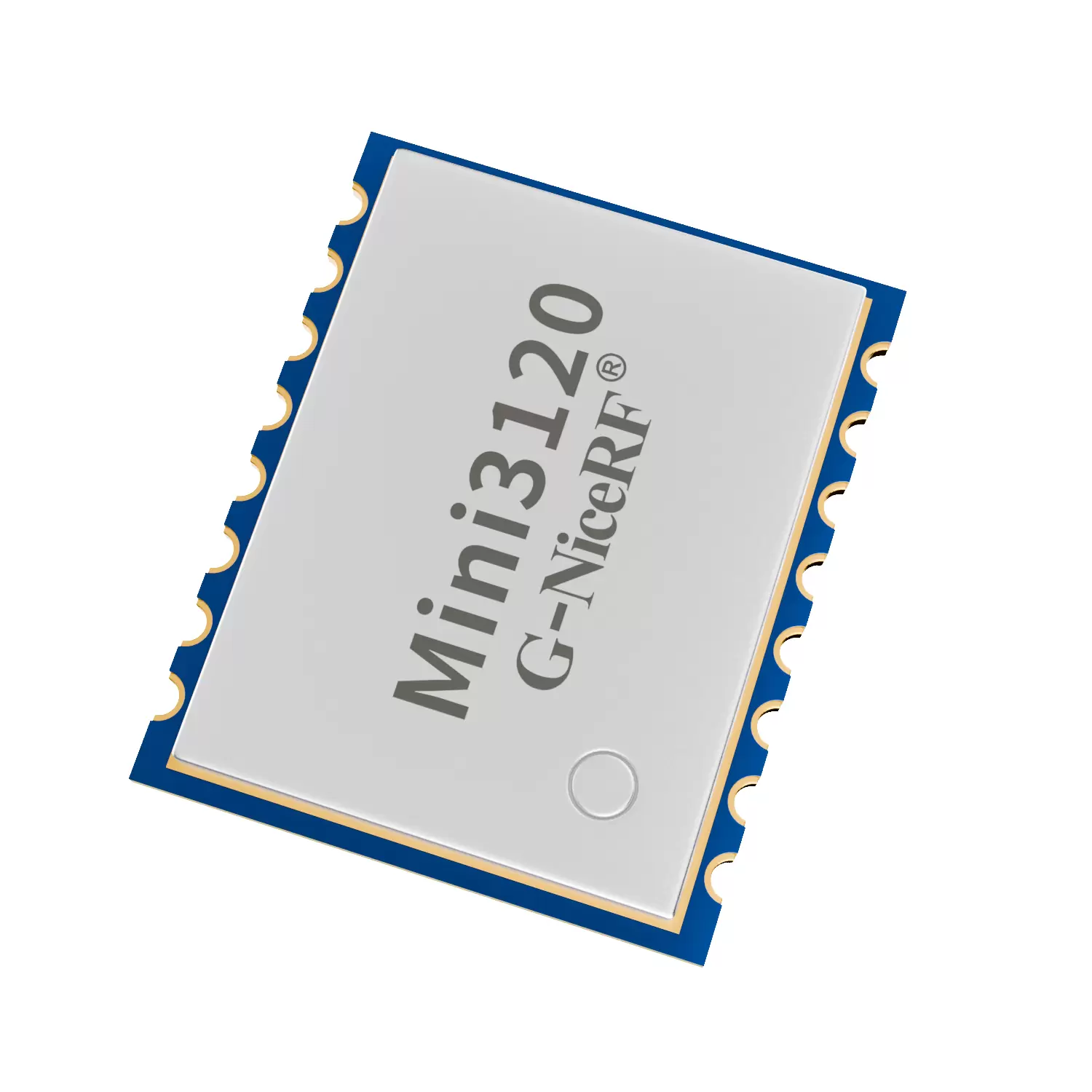

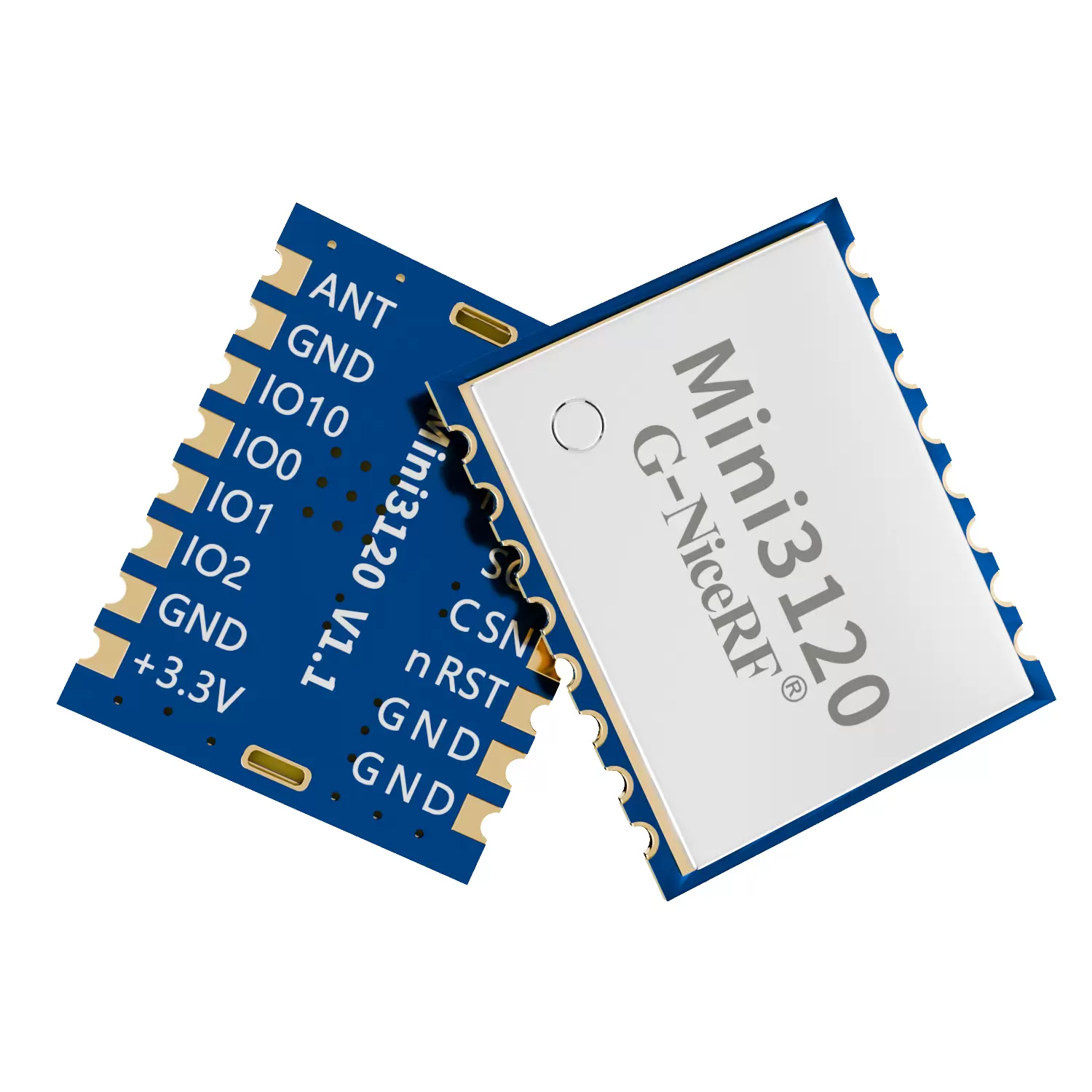

Mini3120 : module émetteur-récepteur sans fil 100 mW, taille ultra-compacte

Mini3120 : module émetteur-récepteur sans fil 100 mW, taille ultra-compacte

Le Mini3120 est un émetteur-récepteur sans fil hautes performances et basse consommation prenant en charge les communications sans fil semi-duplex. Il fonctionne dans les bandes de fréquences 433/470/868/915 MHz et peut être personnalisé pour prendre en charge les fréquences comprises entre 190 et 1110 MHz. Il offre une excellente capacité anti-interférence, une sensibilité élevée, une puissance d'émission élevée, une faible consommation d'énergie et une longue portée de communication. Il offre une sensibilité de réception maximale de -124 dBm et une puissance de sortie maximale de 20 dBm. De plus, il prend en charge divers formats de paquets de données et plusieurs schémas d'encodage/décodage, permettant une intégration flexible dans un large éventail de scénarios d'application.

Contactez-nous

TÉLÉCHARGER

Paramètre	Min	Type	Max	Unité	Condition
État de fonctionnement
Tension de fonctionnement	2	3.3	3. 8	V
Plage de température	-40		85	°C
Consommation actuelle
courant RX		6.1		mA	@DCDC Mode
courant RX		<10		mA	@Mode LDO
courant TX		< 1 2 0		mA	à 20 dBm
Courant de sommeil		< 1		uA
Paramètre RF
Gamme de fréquences	40 8	433	4 50	MHz	à 433 MHz
	470	490	510	MHz	à 4 7 0 MHz
	8 5 0	868	890	MHz	@868MHz
	900	915	930	MHz	à 915 MHz
Taux de modulation	2		500	Kbps	2(G)FSK
Puissance de sortie	- 20		20	dBm
Sensibilité de réception		-1 24		dBm	@ DR=2,4 Kpbs, Fdev=1,2 kHz

Caractéristiques du module sans fil Mini3120

Plage de tension de fonctionnement : 2,0-3,8 V
Gamme de fréquences : 433/470/868/915 MHz
Sensibilité : -124 dBm à 2,4 Kbps
Puissance de sortie maximale : 20 dBm
Faible courant de réception : 6,1 mA à courant continu
Courant de veille < 1,0 uA
Taux de transfert de données : 2-500 Kbps à 2(G)FSK, MSK
Prend en charge RSSI et LQI
Prend en charge le contrôle automatique de fréquence (AFC)
Prend en charge la réception et la transmission du cycle de service
Prend en charge l'accusé de réception automatique
Prend en charge la transmission transparente et le mode paquet
Prend en charge le blanchiment des données, le FEC, le CRC, le codage Manchester et d'autres fonctionnalités

Applications du module sans fil Mini3120

Gestion intelligente de l'eau
Agriculture intelligente
Soins de santé intelligents
Communauté intelligente
Lutte intelligente contre les incendies
Usine intelligente

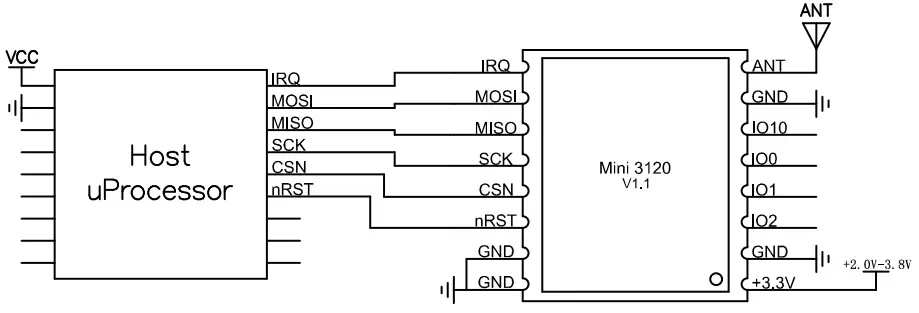

Module émetteur-récepteur sans fil mini3120

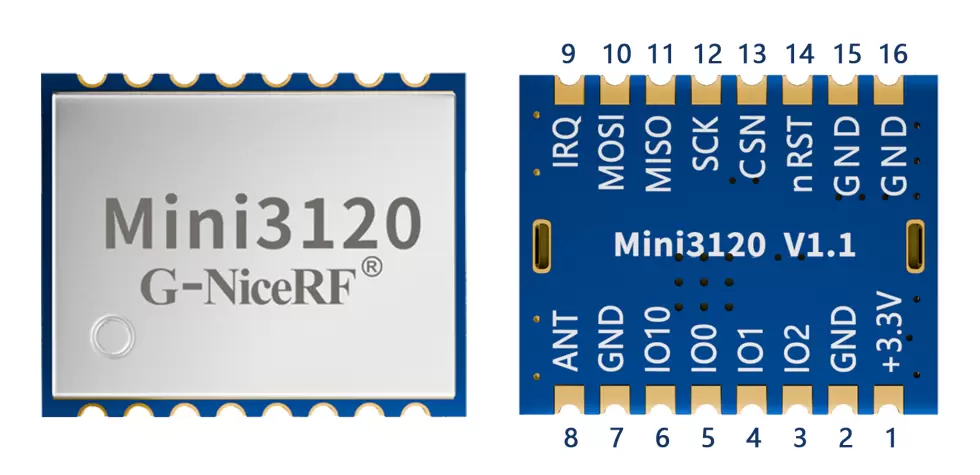

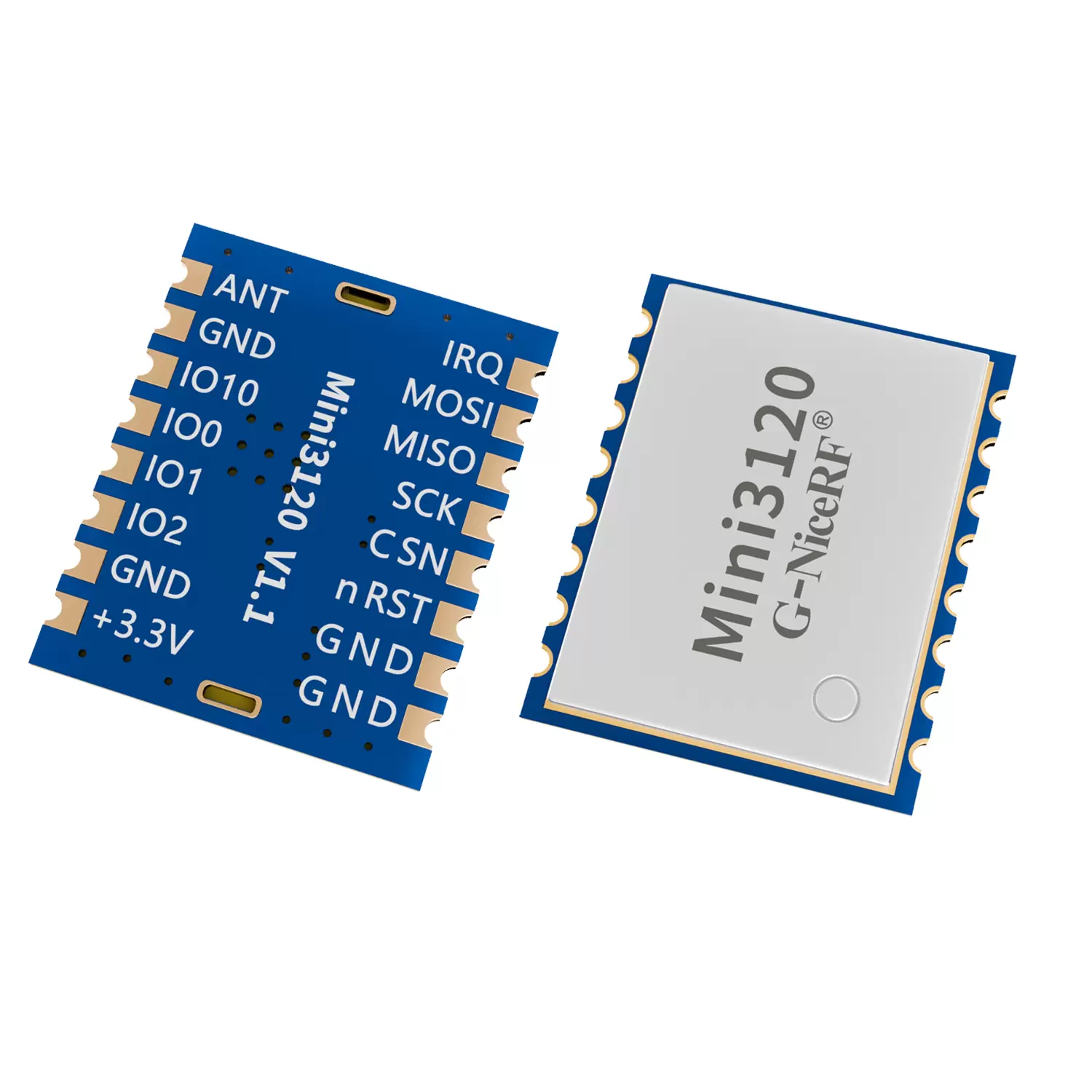

Broche NON	Nom de la broche	IO	Description
1	+3,3 V		Borne positive de l'alimentation externe
2 , 7, 15, 16	GND		Borne négative de l'alimentation externe
3	IO2	0-VCC	Connectez-vous à la broche GPI O02 de la puce ; reportez-vous à la fiche technique de la puce pour les fonctions spécifiques
4	IO1	0-VCC	Connectez-vous à la broche GPI O01 de la puce ; reportez-vous à la fiche technique de la puce pour les fonctions spécifiques
5	IO0	0-VCC	Connectez-vous à la broche GPI O00 de la puce ; reportez-vous à la fiche technique de la puce pour les fonctions spécifiques
6	IO10	0-VCC	Connectez-vous à la broche GPI O10 de la puce ; reportez-vous à la fiche technique de la puce pour les fonctions spécifiques
8	FOURMI		Se connecter à une antenne externe de 50 Ω
9	IRQ	0-VCC	Signal d'interruption
10	MOSI	0-VCC	Signal d'entrée de données SPI
11	MISO	0-VCC	Signal de sortie de données SPI
12	SCK	0-VCC	Horloge série SPI
13	CSN	0-VCC	Signal de sélection de puce SPI
14	nRST	0-VCC	Réinitialiser le code PIN

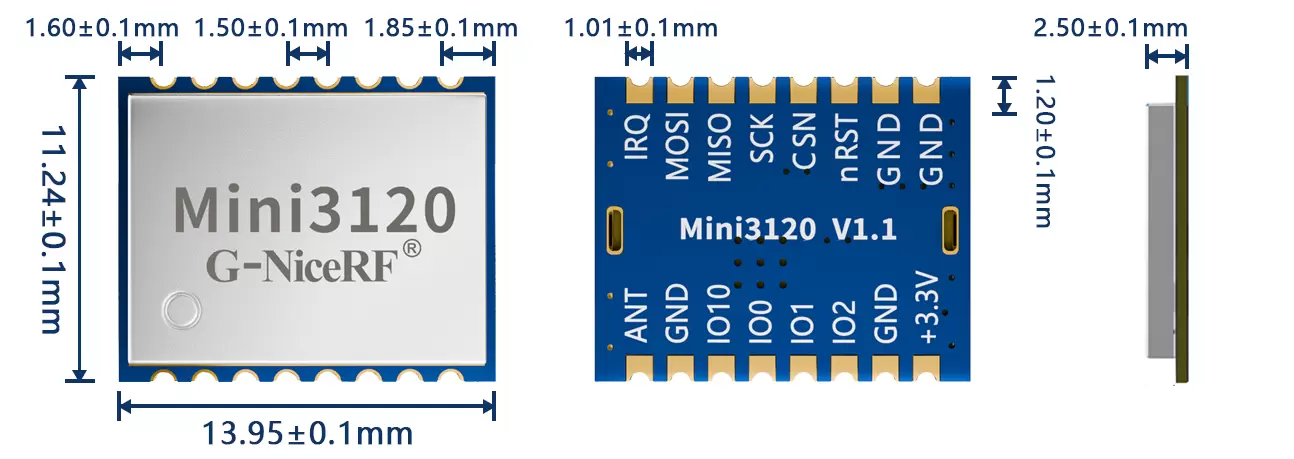

module mini3120
