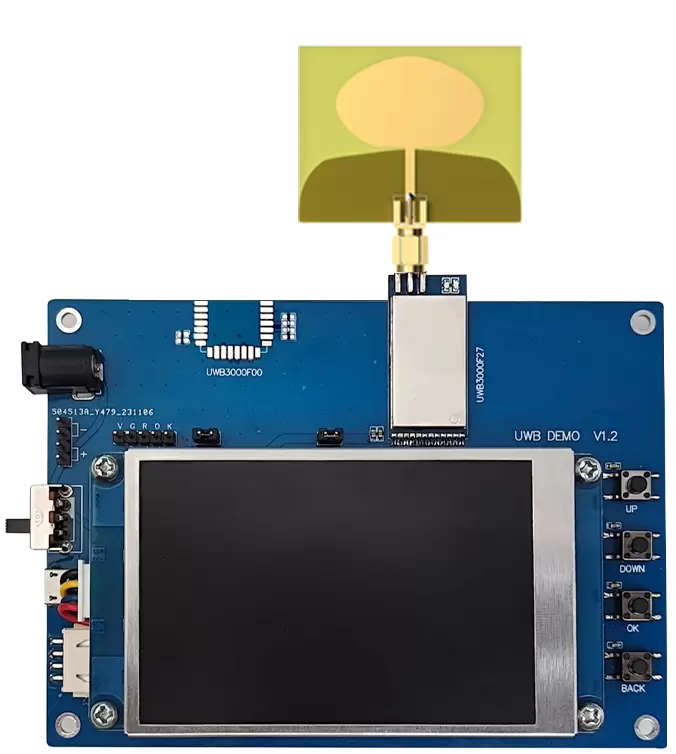

UWB3000Fxx : Carte de démonstration des fonctions de démonstration du module de fonction de télémétrie

Introduction à l'interface de l'écran d'affichage et aux instructions d'utilisation

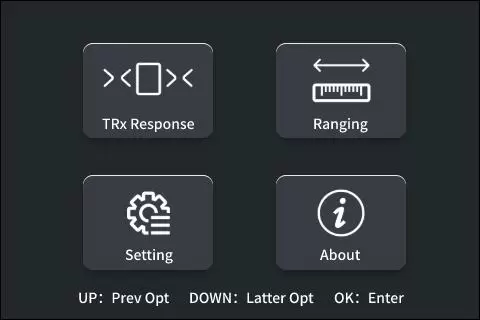

• Interface principale

Une fois la carte de démonstration allumée, l'écran d'affichage affichera l'interface principale. Les utilisateurs peuvent appuyer sur les touches UP/DOWN pour sélectionner différentes options, et la cible sélectionnée sera mise en surbrillance. En appuyant sur la touche OK, vous accéderez à la page de fonction correspondante.

• Test de fonction de transmission-réception de données (réponse TRx)

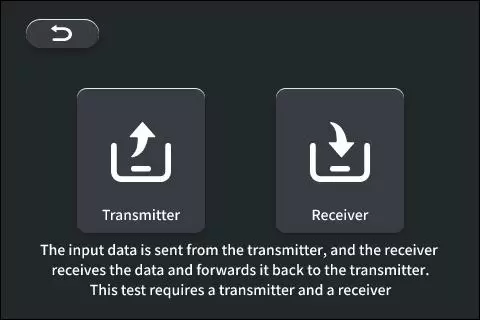

Cette fonction nécessite un émetteur et un récepteur pour démarrer le test. Appuyez sur la touche UP/DOWN pour sélectionner la fonction correspondante, puis appuyez sur la touche

Touche OK pour accéder à la page suivante.

.

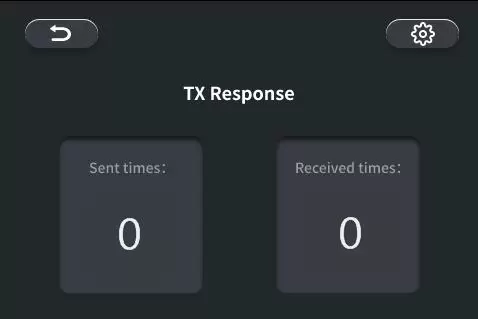

Par exemple, en tant qu'émetteur, appuyer sur le bouton OK pour accéder à cette page lancera le test de transmission-réception des données. « Temps d'envoi/temps de réception » indique le nombre cumulé de fois où les données ont été transmises/reçues avec succès, et cette valeur sera affichée dans la case correspondante.

En appuyant sur la touche RETOUR, vous quitterez le test et reviendrez à l'interface principale.

En appuyant sur la touche OK, vous accéderez à la page de configuration des paramètres.

• Test de mesure de distance (télémétrie)

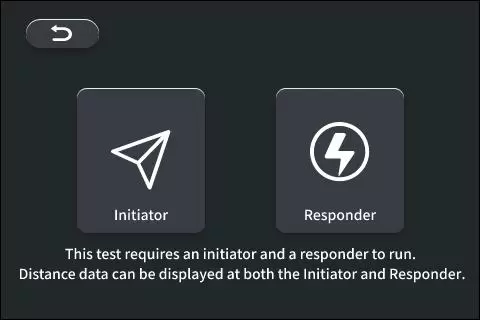

Ce test nécessite un initiateur et un répondeur pour démarrer le test. Appuyez sur la touche UP/DOWN pour sélectionner la fonction correspondante, puis appuyez sur la touche OK pour accéder à la page suivante.

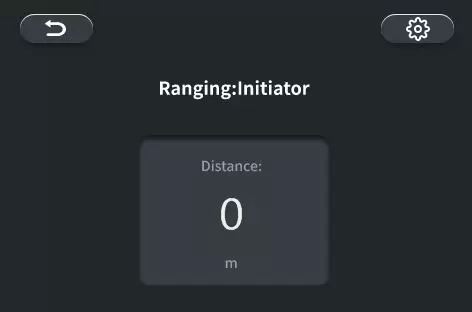

Par exemple, en tant qu'initiateur, la case « Distance » affichera la distance actuelle jusqu'au répondeur. Si la valeur de distance n'est pas mise à jour dans les 3 secondes, cela indique un échec de réception des données et le processus de télémétrie ne peut pas être terminé. Dans ce cas, trois points d'interrogation '???' sera affiché dans la case « Distance ».

Remarque :  Étant donné que l'initiateur et le répondeur lancent indépendamment la télémétrie bidirectionnelle (TWR) et calculent eux-mêmes la distance, et que le processus de télémétrie peut être affecté par certains facteurs (délai d'antenne, environnement, météo, etc.), qui peut avoir un impact sur le temps de transmission du signal sans fil dans le support, les valeurs de distance affichées par l'initiateur et le répondeur ne seront pas exactement les mêmes. Il peut donc y avoir des écarts dans les distances mesurées.

• Appuyez sur la touche OK pour accéder à la page de configuration du module.
• Appuyez sur la touche RETOUR pour quitter le test et revenir à l'interface principale

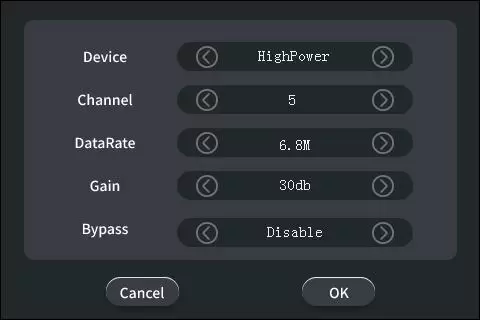

• Configuration du module (paramètre)

• Appareil : sélection de module (HighPower : UWB3000F27, LowPower : UWB3000F00)
• Canal : sélection du canal de communication (5, 9)
• DataRate : sélection du débit de données aériennes (6,8 M, 850 K)
• Gain : sélection du niveau de gain de puissance du module (0 ~ 30 dB)
• Contournement : peut être ignoré

Appuyez sur la touche HAUT/BAS pour basculer entre les différentes options ; le contenu de l'option correspondante sera mis en évidence. A ce moment, un appui sur la touche OK permet de modifier les paramètres de l'option en surbrillance. Lorsque la touche OK dans le diagramme est mise en surbrillance, appuyer sur la touche OK appliquera les paramètres actuels et quittera la page de configuration. En appuyant sur la touche RETOUR, vous quitterez directement la page de configuration et les paramètres actuellement modifiés ne seront ni enregistrés ni appliqués.
