Fonction de la carte DEMO pour le module LoRa série LoRa1280

• La carte de démonstration de télémétrie du module LoRa SX1280 implémente principalement la fonction de démonstration RX du SX1280 et la communication bidirectionnelle en mode LoRa.
• Les paramètres des deux modes de la carte de démonstration de télémétrie peuvent être modifiés.
• Avec notre exemple de programme, il est pratique d'observer la communication SPI entre le MCU et le module sans fil, et d'utiliser cette carte de développement comme source de signal standard sans instruments RF professionnels, de déboguer le programme de développement du client et de raccourcir considérablement le cycle de développement du produit de l'ingénieur logiciel.

Plage d'alimentation : 3 V ~ 12 V

Mode de fonctionnement du module LoRa série LoRa1280

1. La carte de démonstration de télémétrie a deux fonctions principales : la fonction de démonstration de télémétrie et la communication bidirectionnelle en mode LoRa.

2. Fonction de démonstration de télémétrie Après avoir sélectionné l'interface du mode de télémétrie à partir de l'interface principale, définissez les paramètres du mode de télémétrie pour qu'ils soient cohérents, puis définissez le maître-esclave pour mesurer la distance.

3. Fonction de test de communication en mode LoRa Après avoir sélectionné l'interface du mode LoRa à partir de l'interface principale, définissez les paramètres du mode LoRa pour qu'ils soient cohérents, puis sélectionnez l'interface de communication LoRa à tester.

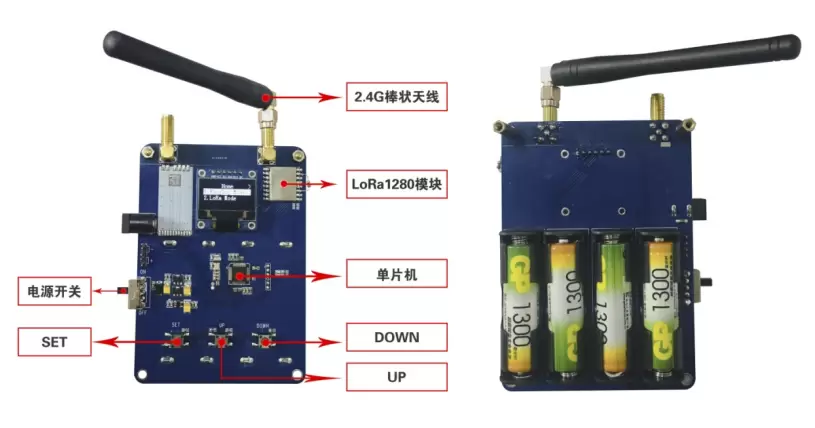

Interface principale du module LoRa série LoRa1280

Fonctionnalités des boutons du module LoRa série LoRa1280

Il y a trois boutons sur la carte de démonstration, qui sont le bouton SET, le bouton UP et le bouton DOWN ; la fonction est la suivante
