LoRa1278F30 / LoRa1276F30 : Carte de démonstration

Mode de fonctionnement des modules LoRa LoRa1278F30 et LoRa1276F30

1) Mode maître : envoyer 1 paquet par seconde et attendre l'accusé de réception.

2) Mode esclave : restez en mode Rx pour attendre les données du maître, il les renverra.

3) Le signal d'accusé de réception après réception des données du maître.

4) Mode de test Tx : le module LoRa transmet le signal en continu.

5) Mode de test Rx : le module LoRa est toujours en mode Rx.

6) Mode veille : le module LoRa est toujours en état de veille.

Fonctionnement des boutons des modules LoRa LoRa1278F30 et LoRa1276F30

1) Bouton [SET]

Appuyez sur le bouton [SET] pour accéder au mode réglage. En mode réglage, appuyez sur le bouton [SET] pour basculer entre les paramètres définis : mode de fonctionnement, fréquence, puissance de sortie, débit de données, facteur d'étalement et bande passante. L'icône LCD correspondante clignotera pour vous en informer.

2) Bouton [HAUT]

En mode réglage, appuyez sur le bouton [UP] pour augmenter la valeur de l'icône flash.

Remarque : la carte DEMO dispose d'une mémoire FLASH à l'intérieur, tous les paramètres de réglage se comporteront automatiquement et resteront inchangés même hors tension.

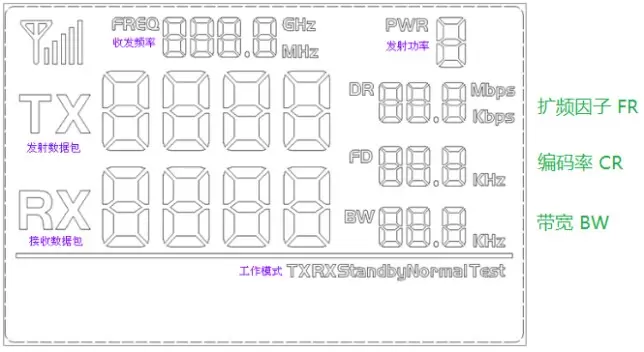

Le segment LCD complet est le suivant pour les modules LoRa LoRa1278F30 et LoRa1276F30 :

Les utilisateurs peuvent régler la fréquence, la puissance, la vitesse de l'émetteur-récepteur et d'autres paramètres via les touches
