LoRa1262 : carte de démonstration

Description des fonctions du module LoRa LoRa1262

La carte de démonstration du module LoRa LoRa1262 permet d'observer facilement la communication SPI entre le microcontrôleur et le module sans fil grâce à notre programme d'exemple. Elle peut également utiliser cette carte de développement comme source de signal standard, sans instrument RF professionnel, pour déboguer le programme de développement du client. Elle peut ainsi considérablement réduire le cycle de développement produit des ingénieurs logiciels. Les paramètres tels que la bande de fréquence, la puissance, la bande passante et la vitesse du module sans fil peuvent être définis sur la carte de démonstration.

Caractéristiques des boutons

Bouton [SET]

Appuyez sur le bouton pour accéder au mode réglage. Une fois le dernier paramètre défini, le bouton quittera le mode réglage.

Bouton [HAUT]

En mode réglage, appuyez sur le bouton pour modifier les paramètres de réglage correspondants.

Mode opératoire

Appuyez sur le bouton [set] pour accéder au mode de réglage, appuyez sur le bouton [up] pour modifier le mode de fonctionnement clignotant (TX Normal, RX Normal, test TX, test RX, veille)

Appuyez sur le bouton [set] pour changer la fréquence, appuyez sur le bouton [up] pour changer la valeur et appuyez sur le bouton [Set] pour passer au chiffre numérique suivant. La plage de fréquences est : 400 MHz-510 MHz

Appuyez sur le bouton [set], le chiffre proche de PWR commence à clignoter, appuyez sur le bouton [up] pour modifier la valeur de la puissance de sortie (de 0 à 7)

Appuyez sur le bouton [set], le chiffre proche de DR commence à clignoter, appuyez sur le bouton [up] pour changer la valeur du taux de codage (4/5, 4/6, 4/7, 4/8)

Appuyez sur le bouton [set], le chiffre proche de FD commence à clignoter, appuyez sur le bouton [up] pour modifier le facteur d'étalement (6-12)

Appuyez sur le bouton [set], le chiffre proche de BW commence à clignoter, appuyez sur le bouton [up] pour modifier la largeur de baud (62,5 kHz, 125 kHz, 250 kHz, 500 kHz)

Remarque : la carte DEMO dispose d'une mémoire FLASH à l'intérieur, tous les paramètres de réglage seront enregistrés automatiquement et resteront inchangés même hors tension.

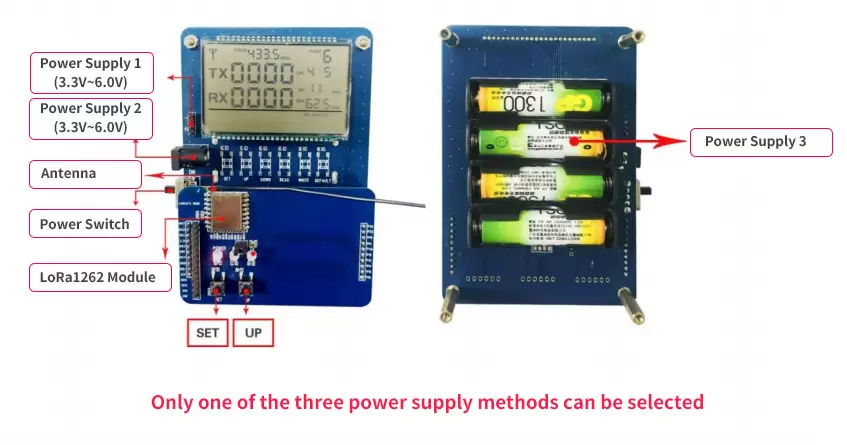

Le segment complet de l'écran LCD est le suivant :

Les utilisateurs peuvent régler la fréquence, la puissance, la vitesse de l'émetteur-récepteur et d'autres paramètres via les touches
