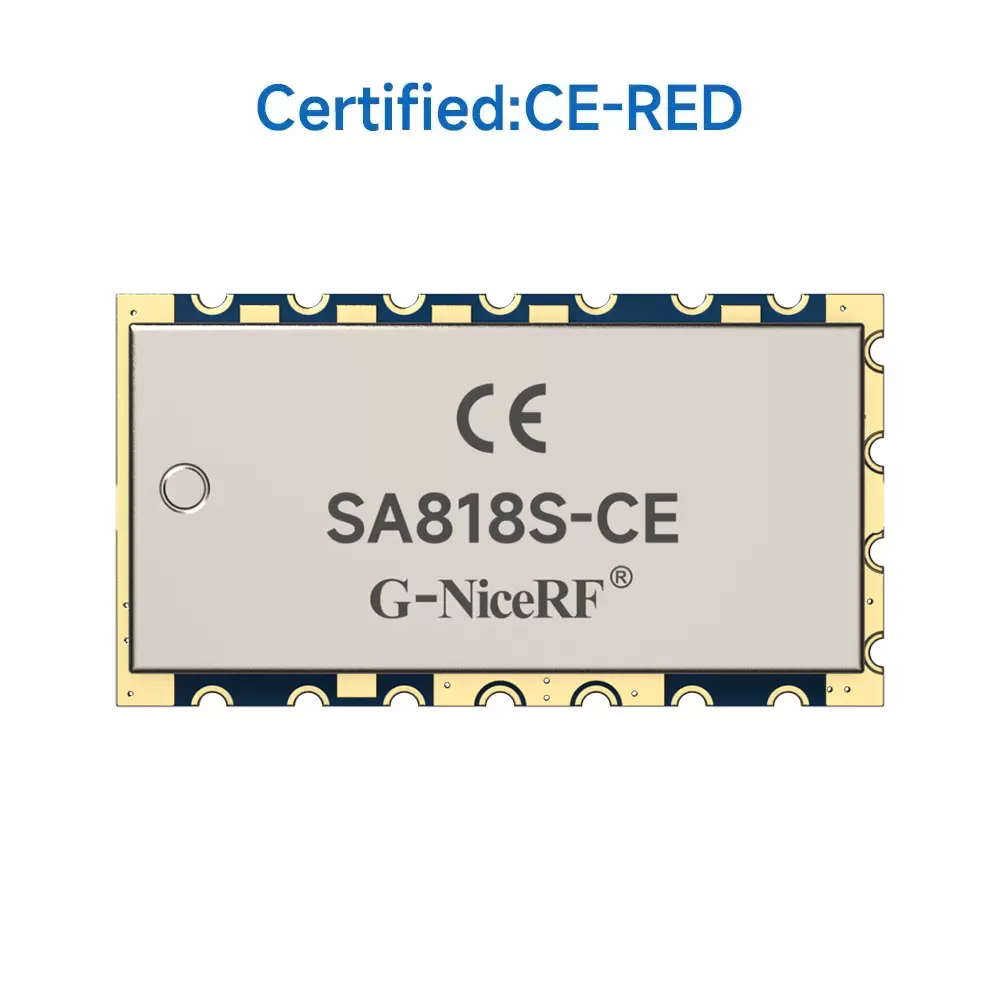

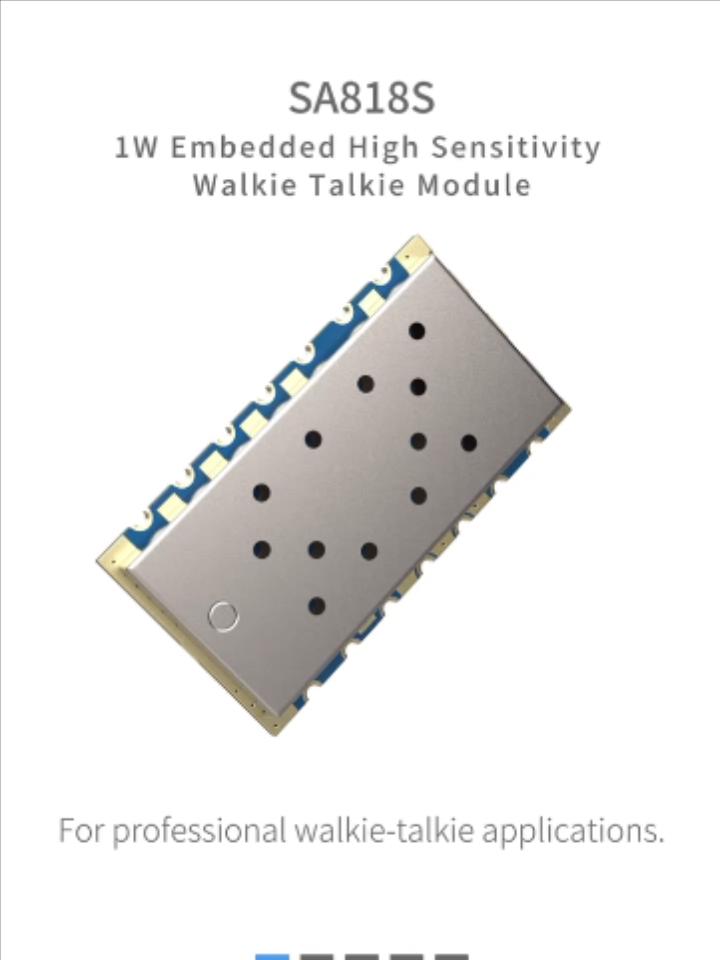

SA818S-CE : Module de talkie-walkie analogique 1 W certifié CE-RED, portée de 3 à 5 km

SA818S est un module talkie-walkie professionnel intégré économique, un microcontrôleur haute vitesse intégré, une puce émetteur-récepteur RF haute performance et un amplificateur de puissance RF, et fournit un port série standard pour communiquer avec le module, de sorte que les paramètres pertinents de le module et l'émetteur-récepteur peuvent être réglés rapidement et facilement. Fonction à contrôler. Les utilisateurs n'ont qu'à connecter un amplificateur audio, un microphone et un haut-parleur à ce module pour fonctionner comme un petit talkie-walkie. L'interface simplifiée et la taille ultra réduite permettent à ce module d'être largement utilisé, et il peut également être intégré facilement et rapidement dans divers appareils portables pour améliorer les performances globales du produit terminal. SA818S utilise strictement une technologie sans plomb pour la production et les tests et répond aux normes RoHS et REACH.
Le module talkie-walkie SA818S-CE ajoute un circuit LNA sur la base du SA818 et la sensibilité est augmentée de 4 dBm. Pour toute la gamme de fréquences de 400 à 470 MHz, la fluctuation de la puissance de sortie est inférieure à 1 dB et la faible puissance peut atteindre une erreur de 27 dBm +/-1 dBm de 400 à 470 MHz. Remarque : Les interfaces logicielles et matérielles sont les mêmes qu’auparavant et sont compatibles les unes avec les autres.
Les modules SA818S ont obtenu la certification CE-RED.

Contactez-nous

TÉLÉCHARGER

Paramètre	Conditions d'essai	Min.	Typ.	Max.	Unité
Alimentation		3.3	4.2	5.5	V
Plage de température de fonctionnement		-30	25	70	℃
Consommation actuelle
Courant de sommeil			≤1		uA
Courant de réception			60		mA
Courant TX (haute puissance)			650	750	mA
Courant TX (faible puissance)			450	550	mA
Transmission des paramètres RF
Gamme de fréquence	UHF	400		480	MHz
Gamme de fréquence	VHF	134		174	MHz
Puissance de sortie (haute puissance)	@VCC=4,0 V	28	29,5	31	dBm
Puissance de sortie (faible puissance)	@VCC=4,0 V	25	26,5	27	dBm
Fréquence de modulation	@1.5KHz/2.5KHz déviation de fréquence		10		mV
Distorsion de la modulation audio	@1.5KHz/2.5KHz déviation de fréquence		2	5	%
Rapport signal/bruit	@1.5KHz/2.5KHz déviation de fréquence	38	40	45	dB
puissance du canal adjacent	@12,5K décalage		-60		dBc
Fréquence de modulation CTCSS		0,35	0,5	0,75	KHz
Réception des paramètres RF
Sensibilité de réception			-124		dBm
Réception du SNR	@1.5KHz déviation de fréquence	45	50		dB
Amplitude de sortie audio			700		mV
Impédance de sortie audio			200		Ohm

Caractéristiques du module talkie-walkie SA818S

Fréquence de la bande UHF : 400 ~ 480 MHz
Fréquence de la bande VHF : 134 ~ 174 MHz
Fréquence de bande 350 : 320-400 MHz
(Au-dessus de 3 bandes de fréquences sont facultatives, également en dessous de 2 bandes de fréquences peuvent être conçues spécialement : 200 ~ 260 MHz, 470 ~ 520 MHz)
La fréquence Tx et Rx, Tx et Rx CTCSS, CDCSS peuvent être réglées seules.
Largeur de bande : 12,5 KHz / 25 KHz
Puissance de sortie jusqu'à 1 W
Distance jusqu'à 4-5 km en zone ouverte
Sensibilité : -124 dBm
Hautement intégré, petite taille
38 CTCSS
166 CDCSS
silencieux à 8 niveaux
8 volumes réglables
La puissance élevée/faible est facultative (500 mW/1 W)
Large plage de tension de fonctionnement : 3-5,5 V
Cristal KDS TCXO 1 ppm, performances stables

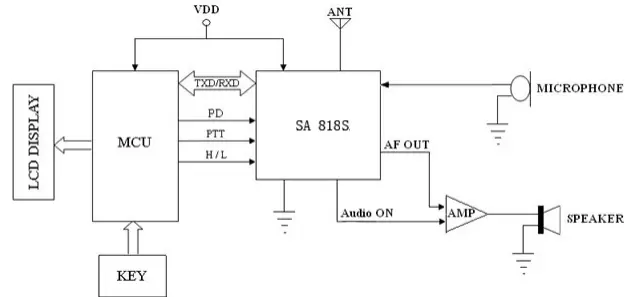

Circuit d'application typique du module talkie-walkie SA818S

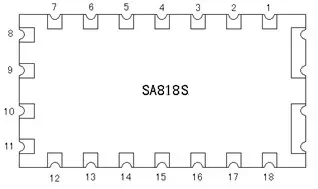

Broches du module talkie-walkie SA818S

Broche NO.	Nom de la broche	État des E/S
1	Audio activé	Connecté à un amplificateur de puissance audio. Lorsque le module fonctionne, il peut contrôler automatiquement l'amplificateur audio supplémentaire, il émettra un niveau bas pour allumer l'amplificateur et un niveau élevé pour éteindre l'amplificateur.
2	Caroline du Nord	Non connecté
3	AF_OUT	Sortie audio
4	Caroline du Nord	Non connecté
5	PTT	Entrée du module, contrôle de transmission/réception, « 0 » force le module à entrer dans l'état TX ; et "1" à l'état Rx
6	PD	Contrôle de mise hors tension, « 0 » pour le mode de mise hors tension ; "1" pour le travail normal
7	H/L	contrôle de puissance de sortie haute/basse ; Laisser ouvert pour une puissance de sortie élevée, un niveau de puissance de sortie faible à faible. (Veuillez noter : cette broche ne peut PAS être connectée à un VDD ou à un niveau élevé de sortie cmos)
8	VBAT	Connectez l'alimentation positive
9	GND	Mise à la terre
10	GND	Mise à la terre
11	Caroline du Nord	Non connecté
12	FOURMI	connecter une antenne de 50 ohms
13,14,15	Caroline du Nord	Non connecté
16	RXD	RXD du module et connexion au TXD externe * Avant d'entrer en mode veille, l'utilisateur doit tirer la broche RXD basse pour éviter une fuite de courant ou une mauvaise réinitialisation la prochaine fois.
17	TXD	TXD du module et connexion au RXD externe
18	MIC_IN	Entrée microphone ou ligne

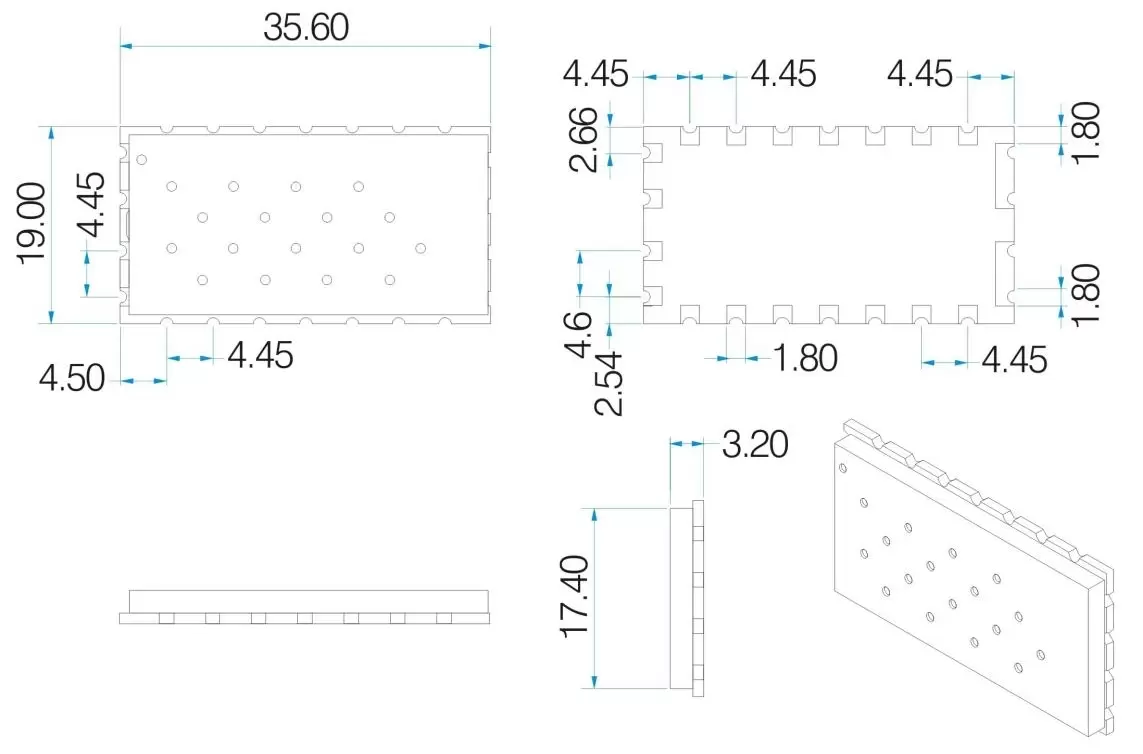

Dimensions mécaniques du module talkie-walkie SA818S
