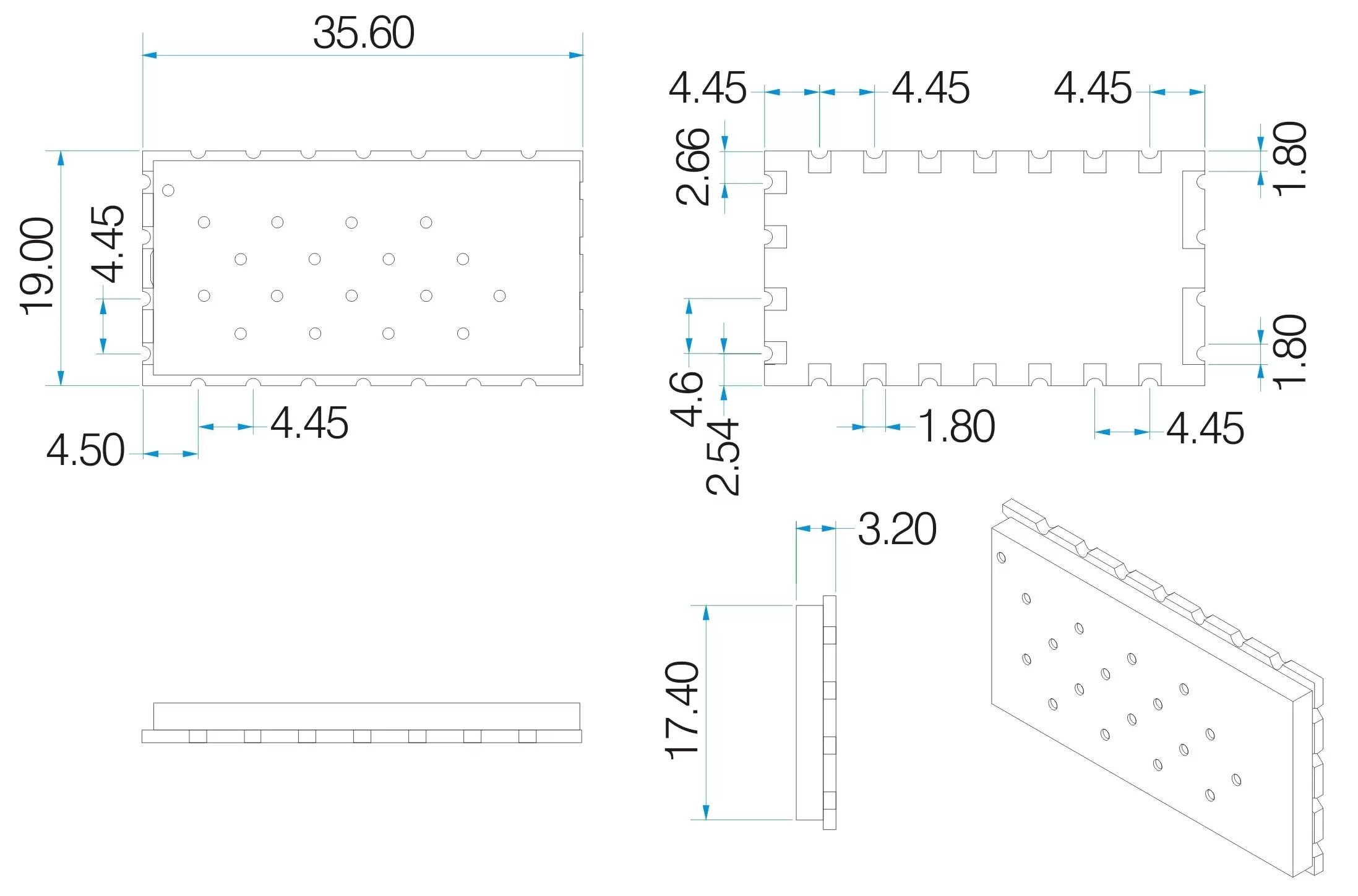

Taille (mm):35,6*19
MAISON > PRODUITS > MODULES DE TALKIE-WALKIE > SA868 : MODULE TALKIE-WALKIE ANALOGIQUE INTéGRé 2W...
SA868 : Module talkie-walkie analogique intégré 2W

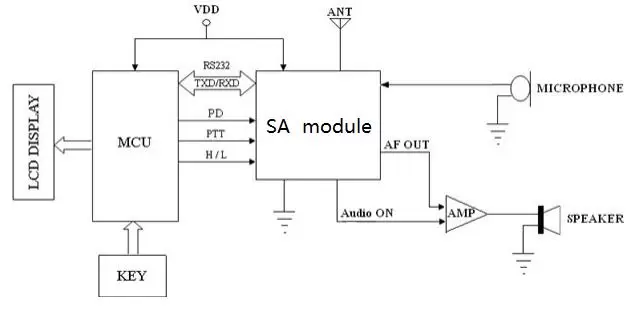

SA868 est un module de talkie-walkie professionnel intégré économique, un microcontrôleur haute vitesse intégré, une puce émetteur-récepteur RF haute performance et un amplificateur de puissance RF, et fournit un port série standard pour communiquer avec le module, de sorte que les paramètres associés du module puissent être réglé rapidement et facilement. Contrôle des fonctions. Les utilisateurs n'ont qu'à connecter un amplificateur audio, un microphone et un haut-parleur à ce module pour fonctionner comme un petit talkie-walkie. L'interface simplifiée et la taille ultra réduite rendent ce module largement disponible et peuvent être facilement et rapidement intégrés dans divers appareils portables pour améliorer les performances globales des produits terminaux.
| Paramètre | Conditions d'essai | Min. | Typ. | Max. | Unité |
| Alimentation | 3.3 | 4.2 | 5.5 | V | |
| Plage de température de fonctionnement | -30 | 25 | 70 | ℃ | |
| Consommation actuelle | |||||
| Courant de sommeil | ≤1 | uA | |||
| Courant de réception | 60 | mA | |||
| Courant TX (haute puissance) | 900 | 1000 | mA | ||
| Courant TX (faible puissance) | 450 | 550 | mA | ||
| Transmission des paramètres RF | |||||
| Gamme de fréquence | UHF | 400 | 480 | MHz | |
| VHF | 134 | 174 | MHz | ||
| Puissance de sortie (haute puissance) | @VCC=4,0 V | 31 | 32,5 | 33 | dBm |
| Puissance de sortie (faible puissance) | 24 | 25 | 26 | dBm | |
| Fréquence de modulation | @1,5 kHz/2,5 kHz Décalage de fréquence | 10 | mV | ||
| Distorsion de la modulation audio | @1,5 kHz/2,5 kHz Décalage de fréquence | 2 | 5 | % | |
| Rapport signal/bruit | @1,5 kHz/2,5 kHz Décalage de fréquence | 38 | 40 | 45 | dB |
| puissance du canal adjacent | @12,5K décalage | -60 | dBc | ||
| Fréquence de modulation CTCSS | 0,35 | 0,5 | 0,75 | KHz | |
| Fréquence de modulation | UHF | 400 | 480 | MHz | |
| Réception des paramètres RF | |||||
| Sensibilité de réception | Rapport de signal vocal de sortie 13 dB | -124 | dBm | ||
| Réception du SNR | @1.5KHZ Décalage de fréquence | 45 | 50 | dB | |
| Amplitude de sortie audio | 700 | mV | |||
| Impédance de sortie audio | 200 | Ohm | |||
| Taper | Talkie-walkie analogique |
| Puissance de sortie | 2W |
Caractéristiques du module talkie-walkie SA868
- Bande UHF 400 ~ 480 MHz
- Bande VHF 134 ~ 174 MHz
- Fréquence de bande 350 : 320-400 MHz
- Indépendant de la fréquence d'émission et de réception
- Bande passante 12,5 kHz
- Indication de la force du signal RSSI
- La distance ouverte est de 5 kilomètres
- Haute sensibilité de réception : -124 dBm
- Petit volume hautement intégré
- Code sous-audio analogique CTCSS à 38 niveaux
- Phase positive de 166 niveaux, sous-audio numérique CDCSS inversé
- silencieux à 8 niveaux
- Volume réglable sur 8 niveaux
- Options de puissance élevée et faible (1,6-1,8 W)
- Large tension de fonctionnement 3,3-5,5 V
- Stable avec un cristal TCXO de 1 ppm
Application du module talkie-walkie SA868
- Petit talkie-walkie
- Ignorer le système d'interphone
- Construire un système de sécurité communautaire
- Produits de sports de plein air
- Système de surveillance audio

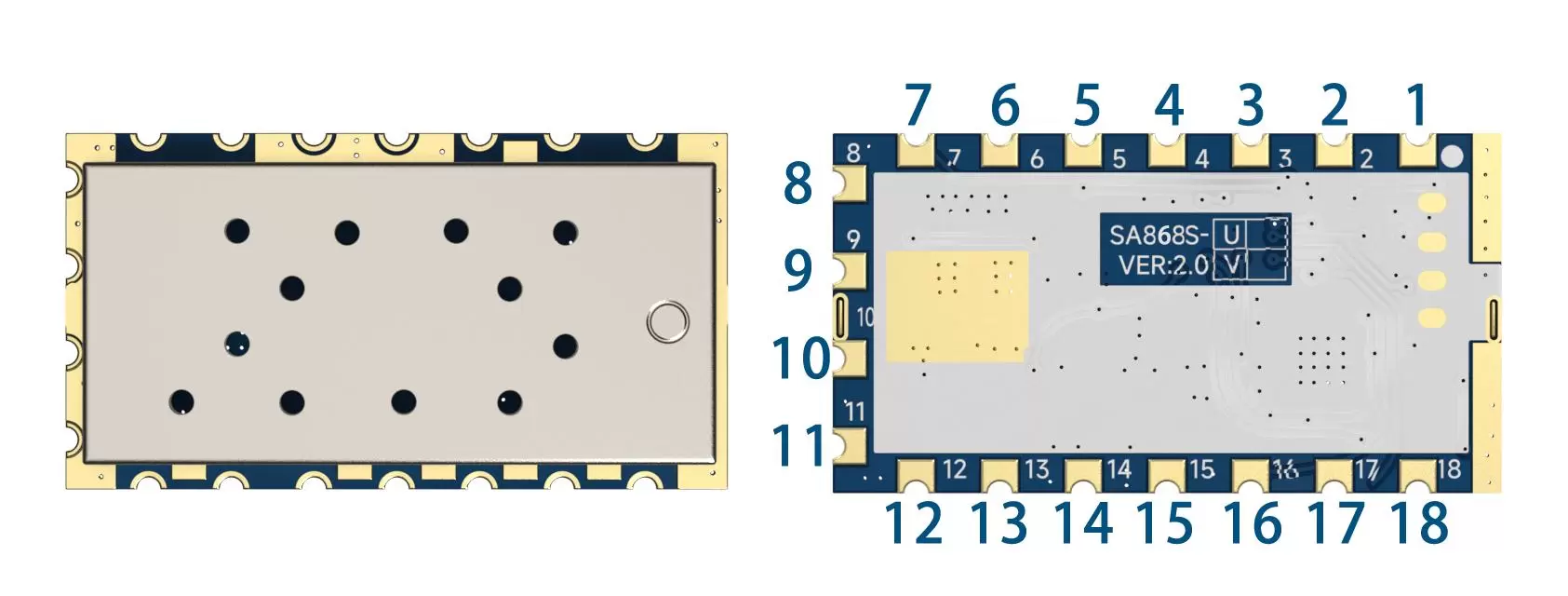

| Broche NO. | Nom de la broche | État des E/S |
| 1 | Audio activé | Connecté à un amplificateur de puissance audio. Lorsque le module fonctionne, il peut contrôler automatiquement l'amplificateur audio supplémentaire, il émettra un niveau bas pour allumer l'amplificateur et un niveau élevé pour éteindre l'amplificateur. |
| 2 | Caroline du Nord | Non connecté |
| 3 | AF_OUT | Sortie audio |
| 4 | Caroline du Nord | Non connecté |
| 5 | PTT | Entrée du module, contrôle de transmission/réception, « 0 » force le module à entrer dans l'état TX ; et "1" à l'état Rx |
| 6 | PD | Contrôle de mise hors tension, « 0 » pour le mode de mise hors tension ; "1" pour le travail normal |
| 7 | H/L | contrôle de puissance de sortie haute/basse ; Laisser ouvert pour une puissance de sortie élevée, un niveau de puissance de sortie faible à faible. (Veuillez noter : cette broche ne peut PAS être connectée à un VDD ou à un niveau élevé de sortie cmos) |
| 8 | VBAT | Connectez l'alimentation positive |
| 9 | GND | Mise à la terre |
| 10 | GND | Mise à la terre |
| 11 | Caroline du Nord | Non connecté |
| 12 | FOURMI | connecter une antenne de 50 ohms |
| 13,14,15 | Caroline du Nord | Non connecté |
| 16 | RXD | RXD du module et connexion au TXD externe |
| 17 | TXD | TXD du module et connexion au RXD externe |
| 18 | MIC_IN | Entrée microphone ou ligne |
