SV651 : Module RF Uart anti-interférence industriel Si4432 500 mW avec protection ESD
- SV651 est un module RF de classe industrielle et hautement intégré. TTL/232/485 peut être choisi correspondant à SV651-TTL/SV651-232/SV651-485. Le SV651 a une bonne sensibilité et une puissance de sortie de 500 mW pour obtenir une longue portée RF et une communication RF fiable. Pour éviter les interférences, le SV651 fournit 40 canaux de fréquence et un Net ID configurable. Le SV651 est flexible mais facile à utiliser, il est livré avec de nombreux paramètres, tels que : fréquence, débit de données, puissance de sortie, Net ID, Node ID. Les utilisateurs peuvent configurer les paramètres via un PC ou le propre appareil du client.
- Le SV651 utilise strictement un processus sans plomb pour la production et les tests et répond aux normes RoHS et Reach.
| Paramètres | Min. | Typ. | Max. | Unité | Condition |
| État de fonctionnement | |||||
| Plage de tension | 4.0 | 5.0 | 6.5 | V | |
| Température de fonctionnement | -40 | 25 | +85 | ℃ | |
| Consommation actuelle | |||||
| Courant de réception | 25 | mA | Niveau TTL | ||
| 34 | mA | niveau 485 | |||
| 32,7 | mA | niveau 232 | |||
| Courant d'émission | 730 | mA | @30dBm | ||
| Courant de sommeil | ＜5 | uA | @ Version personnalisée basse consommation | ||
| Paramètres RF | |||||
| Gamme de fréquence | 414.92 | 433.92 | 453.92 | MHz | @433MHz |
| 470.92 | 490,92 | 509.92 | MHz | @490MHz | |
| 849.92 | 868.92 | 888.92 | MHz | @868MHz | |
| 895.92 | 914.92 | 934.92 | MHz | @915MHz | |
| Débit de données | 1.2 | 9.6 | 115.2 | Kbit/s | GFSK |
| Puissance de sortie | -6 | / | +30 | dBm | |
| Sensibilité | -121 | dBm | @1,2 Kbit/s | ||
| Interface | TTL, RS232, RS485 |
| Réseau | ÉTOILE, Point à point |
| Fréquence | 433 MHz, 470 MHz, 868 MHz, 915 MHz |
| Modulation | (G)FSK |
| Puissance de sortie | 500mW |
Caractéristiques du module RF Uart SV651
- Logiciel de surveillance intégré
- Circuit d'auto-réinitialisation anti-crash intégré pour résister aux forts signaux d'interférence externes
- 433/490/868/915 MHz (personnalisable 240-930 MHz)
- Classe industrielle
- 40 chaînes
- 4 octets Net ID et 2 octets Node ID
- Débit de données en série : 1 200 ~ 115 200 bps
- Débit de données aériennes : 1 200 ~ 115 200 bps
- Modulation GFSK
- RSSI
- Interface : TTL/RS232/RS485
- Antenne correspondant automatiquement
- Bidirectionnel et semi-duplex
- Sensibilité : -121 dBm
- Puissance de sortie maximale : 1 W (+ 30 dBm)
- Tension de fonctionnement : 4,0 ~ 6,5 V
- Température de fonctionnement : -40 ~ +85 °C
- Poids : 13,2 g
- Les paramètres sont enregistrés automatiquement

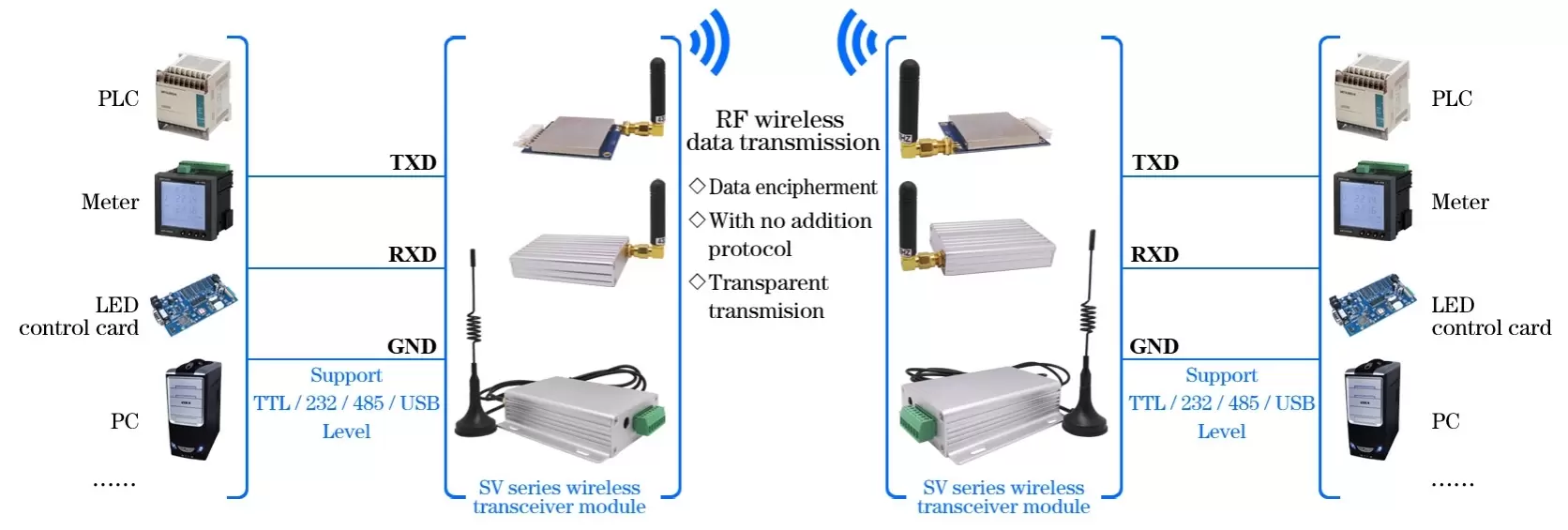

Applications du module RF Uart SV651
- Télémétrie télécommandée
- Système de sécurité
- Acquisition de données industrielles
- Domotique
- Communication de données sans fil
- Système d'accès
- Contrôle des robots
- Périphériques PC sans fil

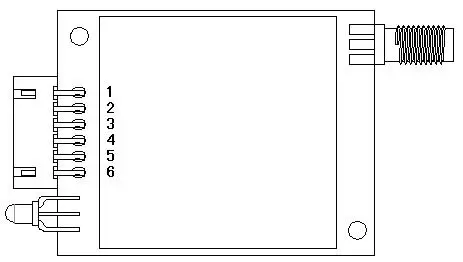

| Numéro de broche | Définition | Description |
| 1 | VCC | Connecté à l'alimentation positive (typique 5V) |
| 2 | GND | Connecté à la terre |
| 3 | TXD | TXD du module et connexion au RXD externe |
| 4 | RXD | RXD du module et connexion au TXD externe |
| 5 | ENSEMBLE | Activation du mode de configuration (faible pour entrer dans le mode de réglage, laisser ouvert ou connecter un niveau élevé pour quitter le mode de réglage) Valable lorsque la broche CS est haute ou laissée ouverte. |
| 6 | CS/NC | Pour la version par défaut du module, cette broche doit rester flottante (le module dispose d'un circuit d'auto-réinitialisation anti-crash intégré) Remarque : les clients peuvent personnaliser la version veille du programme (sans fonction d'auto-réinitialisation), sommeil de faible niveau, courant inférieur à 5uA, sortie de haut niveau par défaut. |
