LoRa610Pro : Module Uart LoRa intégré de petite taille de 100 mW avec protection ESD
- Le module LoRa LoRa610pro est conçu pour une puissance de sortie de 100 mw et une conception intégrée de petite taille, largement utilisée dans les industries de contrôle de transmission à distance sans fil.
- LoRa610Pro utilise strictement un processus sans plomb pour la production et les tests, et répond aux normes RoHS et Reach.
- Remarque : la série LoRa Pro peut être configurée pour être compatible avec nos précédents modules uart LoRa.
- Caractéristiques matérielles :
- 1. Petite taille.
- 2. Circuit d'auto-réinitialisation anti-crash intégré pour résister aux forts signaux d'interférence externes.
- 3. circuit de protection contre les surintensités, les surtensions et les connexions inversées.
- Fonctionnalités du logiciel :
- 1. Cryptage des données AES128.
- 2. LBT (Écouter avant de parler).
- 3. Nœud/route/nœud+route en option en mode MESH.

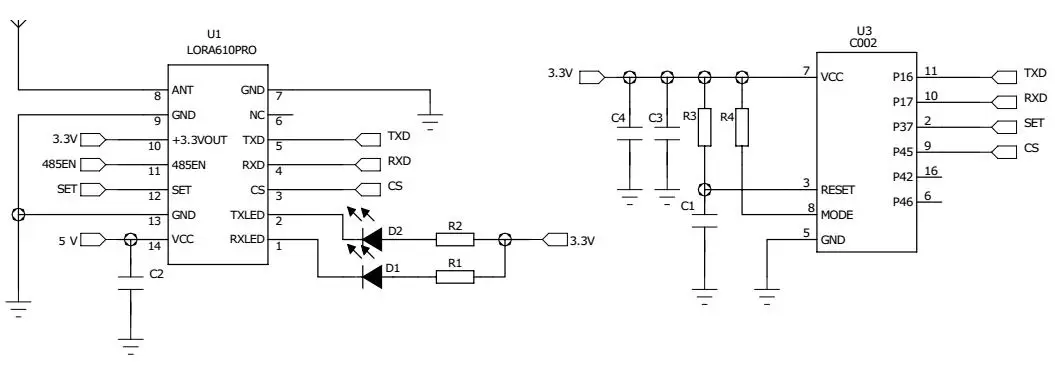

Remarque : Le module est régulé en interne par un LDO de 3,3 V. La broche CS et la commande de la broche SET sont des niveaux de 3,3 V. TXD et RXD sont également des niveaux de 3,3 V.
| Paramètres | Min. | Typ. | Max. | Unité | Condition |
| État de fonctionnement | |||||
| Plage de tension | 3.3 | 5.0 | 6.5 | V | |
| Température de fonctionnement | -40 | 25 | +85 | ℃ | |
| Consommation actuelle | |||||
| Courant de réception | <15 | mA | Niveau TTL | ||
| Courant d'émission | < 130 | mA | |||
| Courant de sommeil | < 200 | uA | |||
| Paramètres RF | |||||
| Gamme de fréquence | 414.92 | 433.92 | 453.92 | MHz | @433MHz |
| 470.92 | 490,92 | 509.92 | MHz | @470MHz | |
| 849.92 | 868.92 | 888.92 | MHz | @868MHz | |
| 895.92 | 914.92 | 934.92 | MHz | @915MHz | |
| Débit de données | 91 | 656 | 17353 | bps | @LoRa |
| Puissance de sortie | 4 | 20 | +20 | dBm | Logiciel niveau 7 réglable |
| Sensibilité | -139 | dBm | @91bps | ||
| Interface | Durée de vie |
| Réseau | ENGRENER |
| Fréquence | 433 MHz, 470 MHz, 868 MHz, 915 MHz |
| Modulation | LoRa |
| Puissance de sortie | 100 mW |
Caractéristiques du module LoRa LoRa610Pro
- Conception à double antenne
- Méthode de cryptage des données AES128
- Pas de zone aveugle sans limitation de distance
- Distance de transmission ouverte à module unique de 5 km à faible débit
- Bande de fréquence : 433/470/868/915 MHz en option
- Jusqu'à 40 canaux de communication dans la même bande de fréquence
- Paramètres de port série diversifiés
- Plage de tension de fonctionnement : 3,3 ~ 6,5 V
- Plage de température de fonctionnement : -40 ~ +85 °C
- Fonction LBT (Écouter avant de parler) en option
- Nœud/route/nœud+route optionnel en mode MESH
- Niveau de saut en mode MESH
- CRC en option
- Circuit de protection contre la réinitialisation matérielle intégré
- Modulation LoRa
- Interface TTL
- Sensibilité jusqu'à -139 dBm
- Puissance de sortie maximale : 100 mW (+20 dBm)
Applications du module LoRa LoRa610Pro
- Télécommande
- Relevé de compteur à distance
- Collecte de données industrielles
- Télémétrie domotique
- Communication de données sans fil
- Système de contrôle d'accès

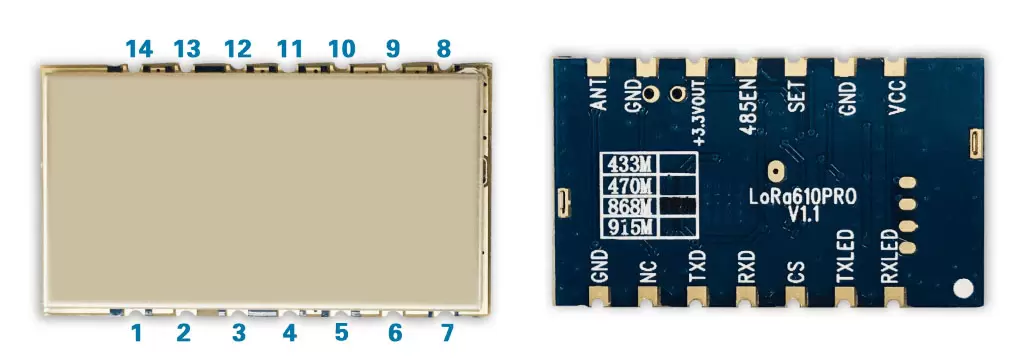

| NON. | ÉPINGLE | Description |
| 1 | RXLED | Indicateur de signal de réception, niveau bas, haut par défaut |
| 2 | LED | Indicateur de signal de transmission, niveau bas, haut par défaut |
| 3 | CS | Broche d'activation du module (pull-up intégré) Remarque : version d'usine par défaut : courant de veille <200 uA, CS tiré haut ou suspendu pour une communication normale, veille à un niveau bas ; Version à faible consommation d'énergie : courant de veille < 15 uA, communication normale lorsque CS est tiré vers le bas, vers le haut ou flotte pour dormir. |
| 4 | RXD | Réception de données de communication série |
| 5 | TXD | Transmission de données de communication série |
| 6 | Caroline du Nord | Ne sert à rien |
| 7 | GND | Terre d'antenne |
| 8 | FOURMI | Sortie de signal RF, connectée à une antenne de 50 ohms |
| 9 | GND | Terre d'antenne |
| 10 | +3,3 V SORTIE | Broche de sortie de tension de 3,3 V, peut piloter des appareils dans un rayon de 50 mA. |
| 11 | 485FR | Peut être connecté à la broche de conversion de contrôle de niveau d'extension externe 485 |
| 12 | ENSEMBLE | Activation des paramètres de configuration (configuration des paramètres d'activation de bas niveau, sortie de haut niveau par défaut) |
| 13 | GND | Connectez le pôle négatif de l'alimentation, le fil de terre |
| 14 | VCC | Connectez le pôle positif de l'alimentation (généralement 5V) |
