LoRaP30Pro : Modem RF à transmission numérique avec port série 30 W 433 MHz
- Le LoRaP30Pro est un modem RF conçu pour une puissance de sortie de 30 W. Il est disponible en niveaux TTL/RS232/RS485. Il est largement utilisé pour le contrôle de transmission à distance sans fil.
- Les avantages de cette station de radio numérique sont une large tension de 9 à 30 V, une distance ultra longue, des antennes doubles et une apparence haut de gamme.
- Il intègre un circuit de réinitialisation automatique anti-crash pour résister aux fortes interférences externes. Il est également doté d'un circuit de protection contre les inversions de polarité contre les surintensités et les surtensions.
- LoRaP30Pro utilise strictement un processus sans plomb pour la production et les tests, et répond aux normes RoHS et Reach.
| Paramètres | Min. | Typique | Max. | Unité | Condition |
| État de fonctionnement | |||||
| Plage de tension | 12 | 24 | 30 | V | |
| Température de fonctionnement | -40 | 25 | +85 | °C | |
| Consommation actuelle | |||||
| Courant Rx | < 23 | mA | @24V | ||
| Courant Tx | < 4 | UN | à 45 dBm, 24 V | ||
| Paramètres RF | |||||
| Gamme de fréquences | 414,92 | 433,92 | 453,92 | MHz | à 433 MHz |
| Débit de données | 91 | 656 | 17353 | bps | @LoRa |
| Puissance de sortie | 30 | / | + 45 | dBm | |
| Sensibilité | -139 | dBm | à 91 bps | ||
| Interface | TTL, RS232, RS485 |
| Réseau | ENGRENER |
| Fréquence | 433 MHz |
| Modulation | LoRa |
| Puissance de sortie | 30 W |
Caractéristiques du modem RF LoRaP30Pro
- Cryptage des données AES128
- Aucune zone aveugle ni limitation de distance
- Fonctionnalités de LBT (Écouter avant de parler)
- Paramètres de port série diversifiés
- Plage de tension de fonctionnement : 12~30V
- Niveau de saut en mode MESH
- Cryptage CRC facultatif
- Jusqu'à 40 canaux de communication dans la même bande de fréquence
- Mode de modulation LoRa, mode réseau auto-organisé MESH
- Circuit de protection de réinitialisation matérielle intégré
- Niveau TTL/RS232/RS485
- Sensibilité jusqu'à -139 dBm
- Puissance de sortie maximale > 30 W (+ 45 dBm)
- Température de fonctionnement : -40 ~ +85 °C
Applications du modem RF LoRaP30Pro
- Télécommande
- Relevé de compteur à distance
- Collecte de données industrielles
- Télémétrie domotique
- Communication de données sans fil
- Système de contrôle d'accès

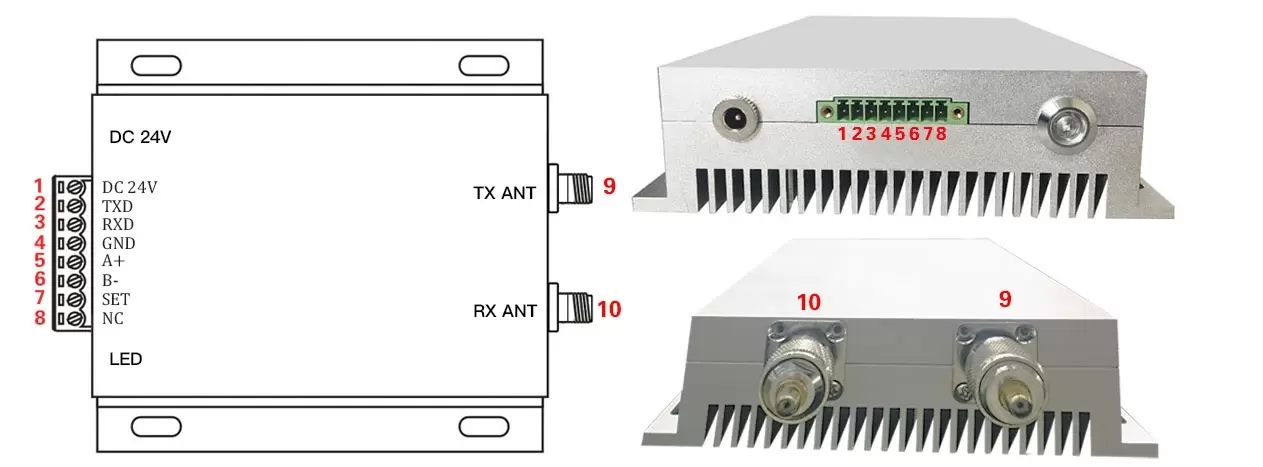

| Numéro de broche | Définition | Description |
| 1 | VCC | Connecté à l'alimentation positive (typiquement 24 V) |
| 2 | TXD | Broche de réception des données série du produit (l'interface @ est de niveau TTL/RS232) |
| 3 | RXD | Broche de réception des données série du produit (l'interface @ est de niveau TTL/RS232) |
| 4 | GND | Connecté à la terre |
| 5 | A+ | Interface 485 A+ de l'appareil connecté (l'interface du module @ est de niveau 485) |
| 6 | B- | 485 interface B- de l'appareil connecté (l'interface du module @ est de niveau 485) |
| 7 | ENSEMBLE | Activation du paramètre de configuration (définir sur bas pour activer la configuration des paramètres, sortie de niveau haut par défaut) |
| 8 | CS | Activation du module (veille faible, sortie élevée par défaut) |
| 9 | TX ANT | Interface d'antenne de transmission |
| 10 | RX ANT | Interface d'antenne de réception |
