LoRa6500II : modem LoRa 5 W haut débit et longue portée avec protection ESD

Le module LoRa6500II est une nouvelle série de modules de communication sans fil réseau améliorés. Il utilise la technologie avancée de modulation à étalement de spectre LoRa à sauts de fréquence pour une sensibilité élevée. Sa capacité de pénétration et sa distance de communication sont bien supérieures à celles des produits FSK et GFSK actuels, et offre une meilleure protection contre les interférences. Ce module tout-en-un est conçu pour répondre aux différents besoins des clients. Les utilisateurs peuvent basculer entre différents modes de fonctionnement via un logiciel PC ou des commandes. En mode MESH, le module de routage intègre une fonction de routage automatique permettant de former un réseau sans zone morte et sans limitation de distance. Le chiffrement des données sans fil AES128 via un logiciel PC ou des instructions série améliore la sécurité des communications sans fil.
LoRa6500II est conçu pour une puissance de sortie de 5 W et est disponible aux niveaux TTL/RS232/RS485, ce qui est largement utilisé dans les industries de contrôle à distance sans fil.
LoRa6500II utilise strictement un processus sans plomb pour la production et les tests, et répond aux normes RoHS et Reach.

Contactez-nous

TÉLÉCHARGER

Paramètres	Min.	Typique	Max.	Unité	Condition
État de fonctionnement
Plage de tension	9.0	12.0	30	V
Température de fonctionnement	-40	25	+85	°C
Consommation actuelle
Courant Rx		< 9		mA
Courant Tx		< 1,6		UN
Courant de sommeil		<2		mA
Paramètres RF
Gamme de fréquences	414,92	433,92	453,92	MHz	à 433 MHz
	470,92	490,92	509,92	MHz	à 490 MHz
	849,92	868,92	888,92	MHz	@868MHz
	895,92	914,92	934,92	MHz	à 915 MHz
Débit de données	1312		62500	bps	@LoRa
Puissance de sortie	26		+37	dBm	0~7 réglable
Sensibilité		-129		dBm	à 1,3 Kbps

Caractéristiques du modem LoRa LoRa6500II

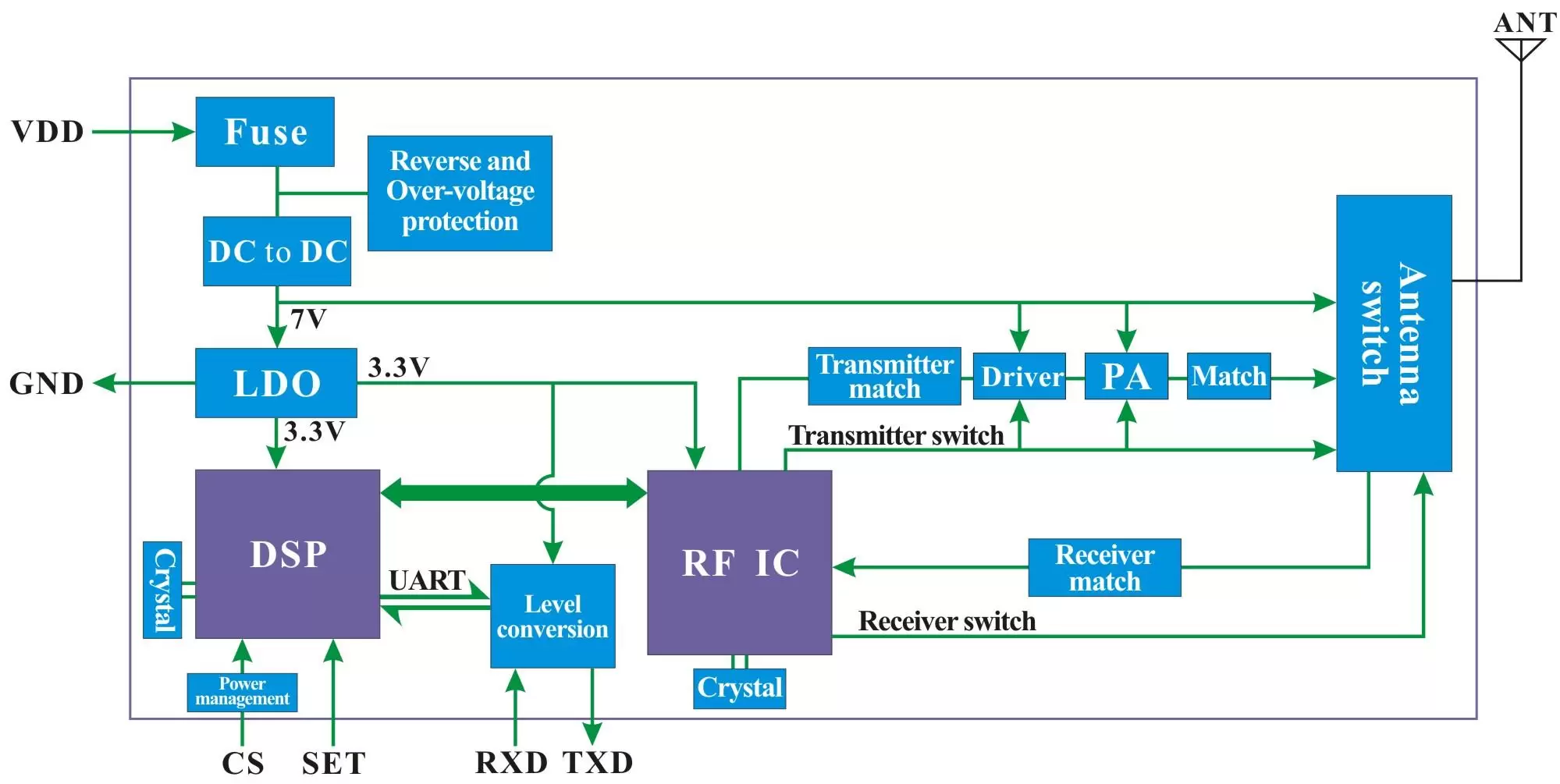

Schéma fonctionnel du module sans fil LoRa6500II.

Schéma fonctionnel du modem LoRa LoRa6500II

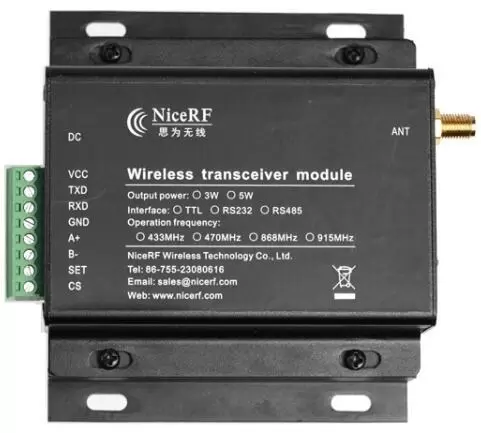

Définition des broches du module sans fil LoRa6500II.

NON.	ÉPINGLE	Description
1	VCC	Connecté à l'alimentation positive
2	TXD	TXD de l'interface série
3	RXD	RXD de l'interface série
4	GND	Mise à la terre
5	A+	Connectez-vous à A+ pour l'interface RS485
6	B-	Connectez-vous à B- pour l'interface RS485
7	ENSEMBLE	Mode de réglage activé lorsque CS est tiré vers le haut (0 : mode de réglage, 1 : mode de fonctionnement normal)
8	CS	Activation du module (veille à bas niveau, sortie de niveau élevé par défaut)

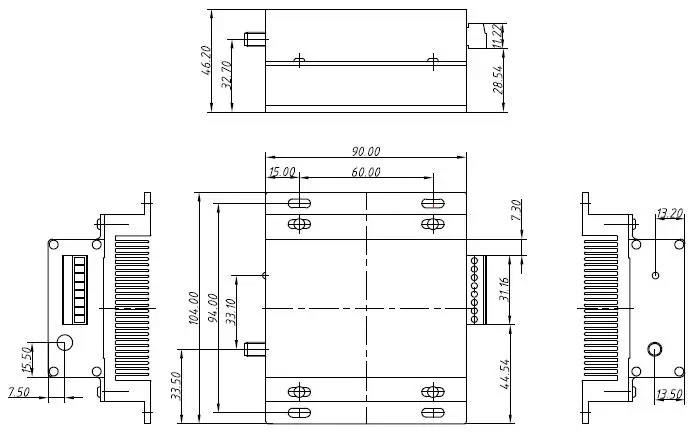

Dimensions mécaniques du module sans fil LoRa6500II

Dimensions mécaniques du modem LoRa LoRa6500II
