LORA611DZ : Modem UART LoRa transparent 100 mW pour terminaux industriels en réseau maillé avec protection ESD

Le modem LoRa UART LoRa611DZ est conçu pour une puissance de sortie de 100 mW et est disponible en niveaux TTL/RS232/RS485. Il est largement utilisé pour le contrôle de transmission à distance sans fil.
LoRa611DZ utilise strictement un processus sans plomb pour la production et les tests, et répond aux normes RoHS et Reach.
Remarque : la série LoRa Pro peut être configurée pour être compatible avec nos précédents modules Uart LoRa.
Caractéristiques matérielles :
1. Interface optionnelle : TTL, RS232, RS485.
2. Circuit de réinitialisation automatique anti-crash intégré pour résister aux signaux d'interférence externes puissants.
3. Circuit de protection contre les surintensités, les surtensions et les inversions de connexion.
Fonctionnalités du logiciel :
1. Cryptage des données AES128.
2. LBT (Écouter avant de parler).
3. Nœud/route/nœud+route facultatif en mode MESH.

Contactez-nous

TÉLÉCHARGER

Paramètres	Min.	Typique	Max.	Unité	Condition
État de fonctionnement
Plage de tension	3.3	5.0	6,5	V
Température de fonctionnement	-40	25	+85	°C
Consommation actuelle
Courant Rx		<15		mA	Niveau TTL
Courant Tx		< 130		mA
Courant de sommeil		< 200		uA
Paramètres RF
Gamme de fréquences	414,92	433,92	453,92	MHz	à 433 MHz
	470,92	490,92	509,92	MHz	à 470 MHz
	849,92	868,92	888,92	MHz	@868MHz
	895,92	914,92	934,92	MHz	à 915 MHz
Débit de données	91	656	17353	bps	@LoRa
Puissance de sortie	4	20	+20	dBm	Niveau de logiciel 7 réglable
Sensibilité		-139		dBm	à 91 bps

Caractéristiques du modem LoRa LoRa611DZ

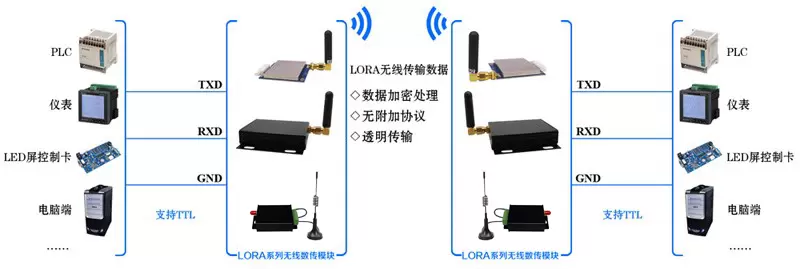

Circuit d'application du module sans fil LORA611DZ.

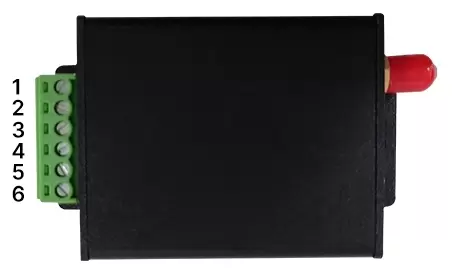

Définition des broches du module sans fil LORA611DZ

Numéro de broche	Définition	Description
1	VCC	Connecté à l'alimentation positive (typiquement 12 V)
2	GND	Connecté à la terre
3	TXD/A	Transmission de données de communication série
4	RXD/B	Réception de données de communication série
5	ENSEMBLE	Activation du paramètre de configuration (configuration du paramètre d'activation de bas niveau, sortie de haut niveau par défaut)
6	CS	Activation du module (veille de bas niveau, sortie de haut niveau par défaut)

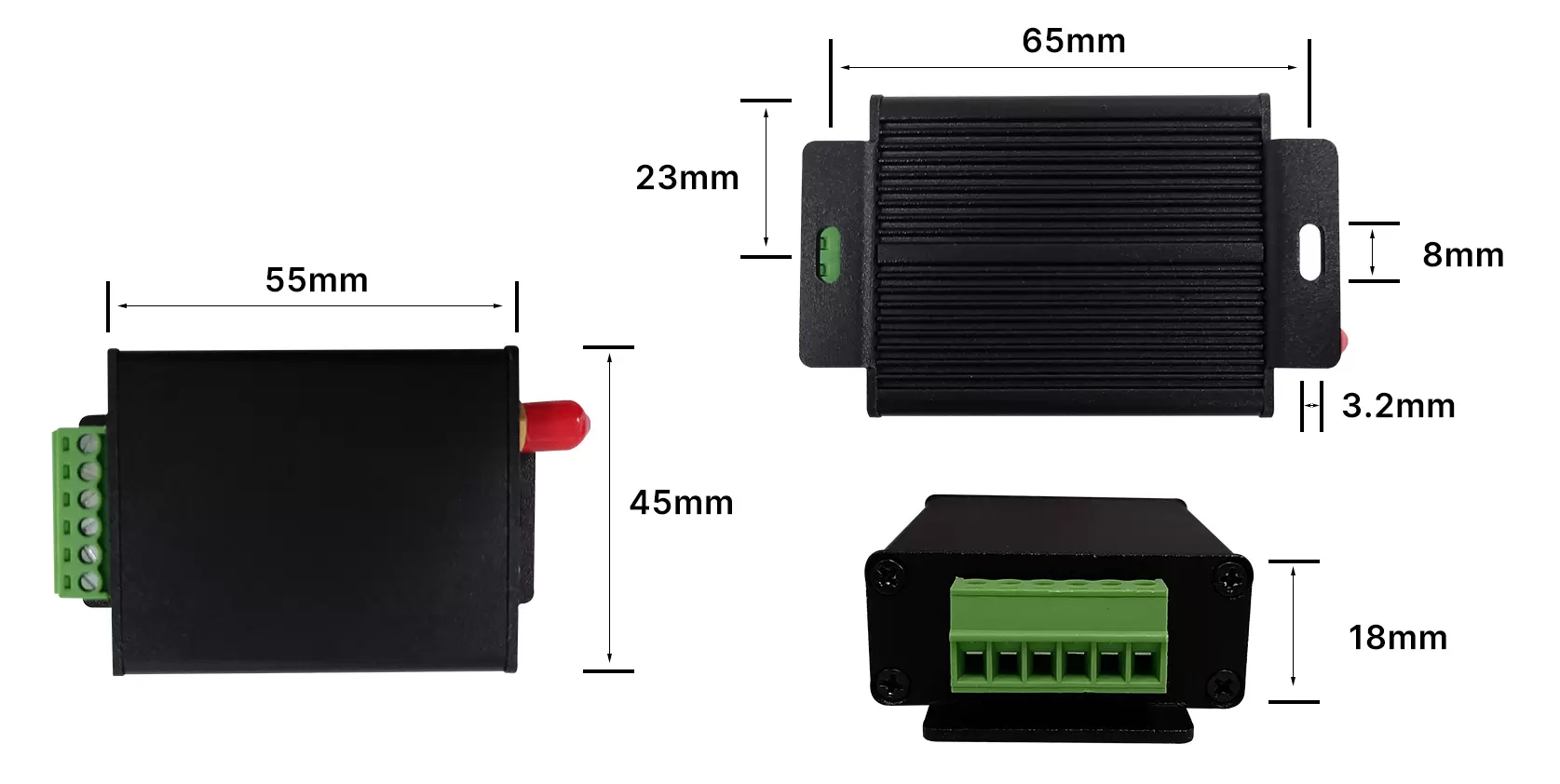

Dimensions mécaniques du module sans fil LORA611DZ.
