SV610Pro : module de transmission sans fil à haute intégration de 100 mW
Le SV610Pro est un module émetteur-récepteur RF hautement intégré de classe industrielle qui offre une interface TTL standard pour une intégration transparente avec les appareils des clients.
Il intègre une puce RF à bande étroite haute performance de Silicon Lab, États-Unis.
La sensibilité exceptionnellement faible du module et sa puissance de sortie de 100 mW garantissent des performances de communication supérieures.
De plus, il fournit plusieurs canaux de fréquence et un identifiant de réseau configurable pour minimiser les interférences sans fil pendant la transmission.
Les utilisateurs peuvent lire ou modifier les paramètres internes via notre logiciel PC fourni ou en envoyant des commandes série spécifiques.
La taille compacte et les réglages pratiques du SV610Pro le rendent largement utilisé dans les applications de contrôle industriel.
Le SV610Pro est fabriqué et testé à l'aide d'un processus strict sans plomb, conforme aux normes RoHS et Reach.
Paramètres | Min. | Typique | Max. | Unité | Condition |
État de fonctionnement | |||||
Plage de tension | 3.3 | 4 | 6 | V | |
Température de fonctionnement | -40 | 25 | +85 | °C | |
Consommation d'énergie | |||||
Courant Rx | < 22 | mA | |||
Courant Tx | < 95 | mA | |||
Paramètres RF | |||||
Gamme de fréquences
| 414,92 | 433,92 | 453,92 | MHz | à 433 MHz |
470,92 | 489,92 | 509,92 | MHz | à 470 MHz | |
849,92 | 868,92 | 888,92 | MHz | @868MHz | |
895,92 | 914,92 | 934,92 | MHz | à 915 MHz | |
Débit de données | 1.2 | 9.6 | 1000 | Kbps | FSK |
Puissance de sortie | -1 | 20 | dBm | configurable par logiciel | |
Sensibilité | -123 | dBm | à 1,2 Kbps | ||
Caractéristiques
Distance de transmission en zone ouverte jusqu'à 2000 mètres à 1,2 kbps
433/470/868/915 MHz (personnalisable)
40 chaînes
ID réseau de 4 octets
Paramètres série configurables
Mode de modulation FSK
Surveillance de la force du signal RSSI disponible
Interface : TTL
Débit aérien maximal : jusqu'à 1 Mbps
Adaptation automatique de l'antenne et contrôle du commutateur bidirectionnel
Sensibilité : -123 dBm
Puissance de sortie maximale : 100 mW (+20 dBm)
Tension de fonctionnement : 3,3 ~ 6,0
Température de fonctionnement : -40 ~ +85 °C
Poids : 2,0 g
Application
Industrie intelligente
Systèmes de sécurité
Communication d'urgence en cas d'incendie
Collecte de données de capteurs
Transmission de données industrielles à distance
Inspection des lignes électriques
Transmission de données sur écran LED
PLC (automate programmable industriel)
Ville intelligente
Réseau intelligent
Contrôle de l'éclairage public/paysager
Transmission de données de mine/trou d'homme
Communication de données sur les autoroutes, les voies ferrées et les tunnels
Parking intelligent
Agriculture intelligente
Irrigation agricole
Drones
Contrôle à distance des vannes et des pompes à eau
Internet des objets et autres domaines
Relevé de compteur à distance
Télémétrie de contrôle à distance
Télémétrie domotique
Équipement médical à distance
Contrôle des robots
Systèmes de contrôle d'accès

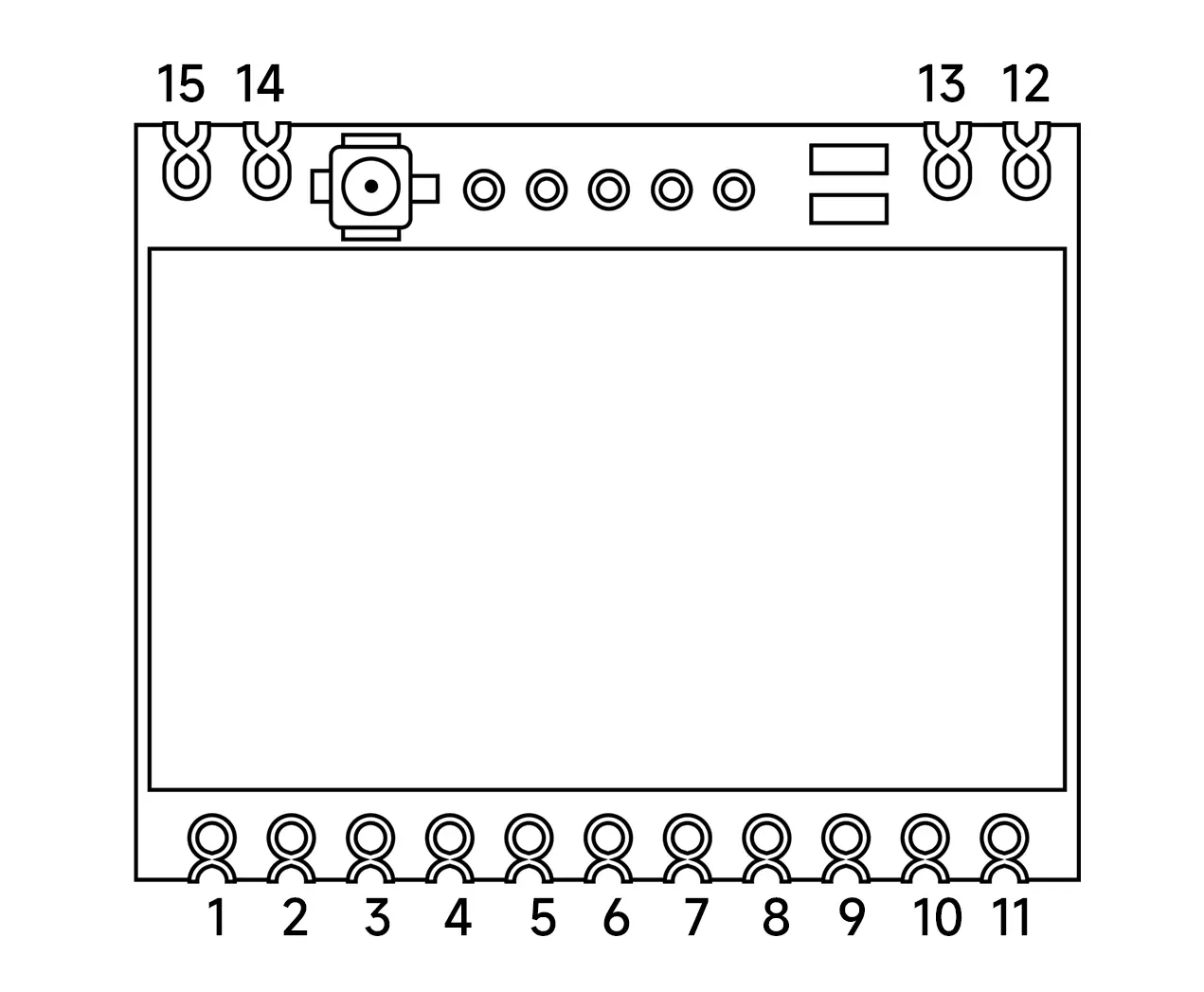

Numéro de code PIN | Définition de la broche | E/S | Niveau | Description |
1,10,12,13,15 | GN GND | Connectez le pôle négatif de l'alimentation, le fil de terre | ||
2 | PE1 | E/S | 0-3,3 V | Connectez-vous aux E/S du microcontrôleur interne, fonctions extensibles |
3 | PE0 | E/S | 0-3,3 V | Connectez-vous aux E/S du microcontrôleur interne, fonctions extensibles |
4 | PC13 | E/S | 0-3,3 V | Connectez-vous aux E/S du microcontrôleur interne, fonctions extensibles |
5 | PC14 | E/S | 0-3,3 V | Connectez-vous aux E/S du microcontrôleur interne, fonctions extensibles |
6 | CS | je | 0-3,3 V | Activation du module (veille de bas niveau, réservé) |
7 | ENSEMBLE | je | 0-3,3 V | Activation du paramètre de configuration (configuration du paramètre d'activation de bas niveau, sortie de haut niveau par défaut) |
8 | RXD | je | 0-3,3 V | Réception de données de communication série |
9 | TXD | O | 0-3,3 V | Transmission de données de communication série |
11 | VCC | Connectez le pôle positif de l'alimentation (généralement 4V) | ||
14 | FOURMI | Sortie de signal RF, connectée à une antenne de 50 ohms |
