SK100 : Module de commutation sans fil unidirectionnel industriel
- La série SK100 est un module de commutation sans fil à distance de niveau industriel, offrant une puissance de sortie de 100 mW à 5 W en option. Il offre une entrée de signal unidirectionnelle et une sortie de contrôle unidirectionnelle, simples et fiables. L'utilisateur peut également configurer le canal de fonctionnement du module modifié via une interface PC conviviale. Les communications simultanées multiples sont sans interférence et faciles à utiliser. Grâce à ce module, les utilisateurs peuvent facilement remplacer l'environnement filaire d'origine par un contrôle sans fil, réduisant ainsi considérablement les coûts de câblage manuel.
- SK100 utilise strictement un processus sans plomb pour la production et les tests, et répond aux normes RoHS et Reach.
Remarque : Les paramètres ci-dessous sont basés sur un environnement de test à 25 °C. Voici les paramètres électriques du module SK100-TX :
| Paramètre | Min | Typique | Max | Unité | Condition |
| Condition | |||||
| Tension de fonctionnement | 3.3 | 5.0 | 6,5 | V | à 100 mW, 500 mW |
| 4,5 | 5.0 | 6,5 | V | @2W | |
| 9 | 12 | 18 | V | @3W | |
| 9 | 12 | 30 | V | @5W | |
| Température de fonctionnement | -40 | 25 | +85 | °C | |
| Courant Rx | |||||
| Courant de veille | 25 | 30 | 33 | mA | |
| Courant Tx | 95 | mA | à 100 mW | ||
| 350 | mA | à 500 mW | |||
| 900 | mA | @2W | |||
| 600 | mA | @3W | |||
| 1.8 | UN | @5W | |||
Remarque : les paramètres ci-dessous sont basés sur une alimentation 5 V/un environnement de test à 25 °C. Voici les paramètres électriques du module SK100-RX :
| Paramètre | Min | Type | Max | Unité | Condition |
| Condition | |||||
| Tension de fonctionnement | 4,5 | 5.0 | 6.0 | V | |
| Température de fonctionnement | -40 | 25 | +85 | °C | |
| Consommation actuelle | |||||
| Courant Rx | 25 | mA | |||
| Courant de veille | < 5 | uA | |||
| Paramètres RF | |||||
| Sensibilité | -121 | dBm | |||
| Interface | E/S, Uart |
| Canal | 1 canal, 4 canaux |
| Communication | Sens Unique |
| Distance ouverte (km) | 1,5 |
Caractéristiques du module de commutation sans fil SK100
- La puissance du SK100-TX est optionnelle (100 mW ~ 5 W)
- 40 chaînes en option
- Paramètres définis sans fil par PC
- Le mode de fonctionnement est facultatif (veuillez l'indiquer lors de votre commande)
- Modulation GFSK
- L'antenne correspond automatiquement et le contrôle du commutateur bidirectionnel
- Sensibilité jusqu'à -121 dBm
- Température de fonctionnement : -40 ~ +85 °C

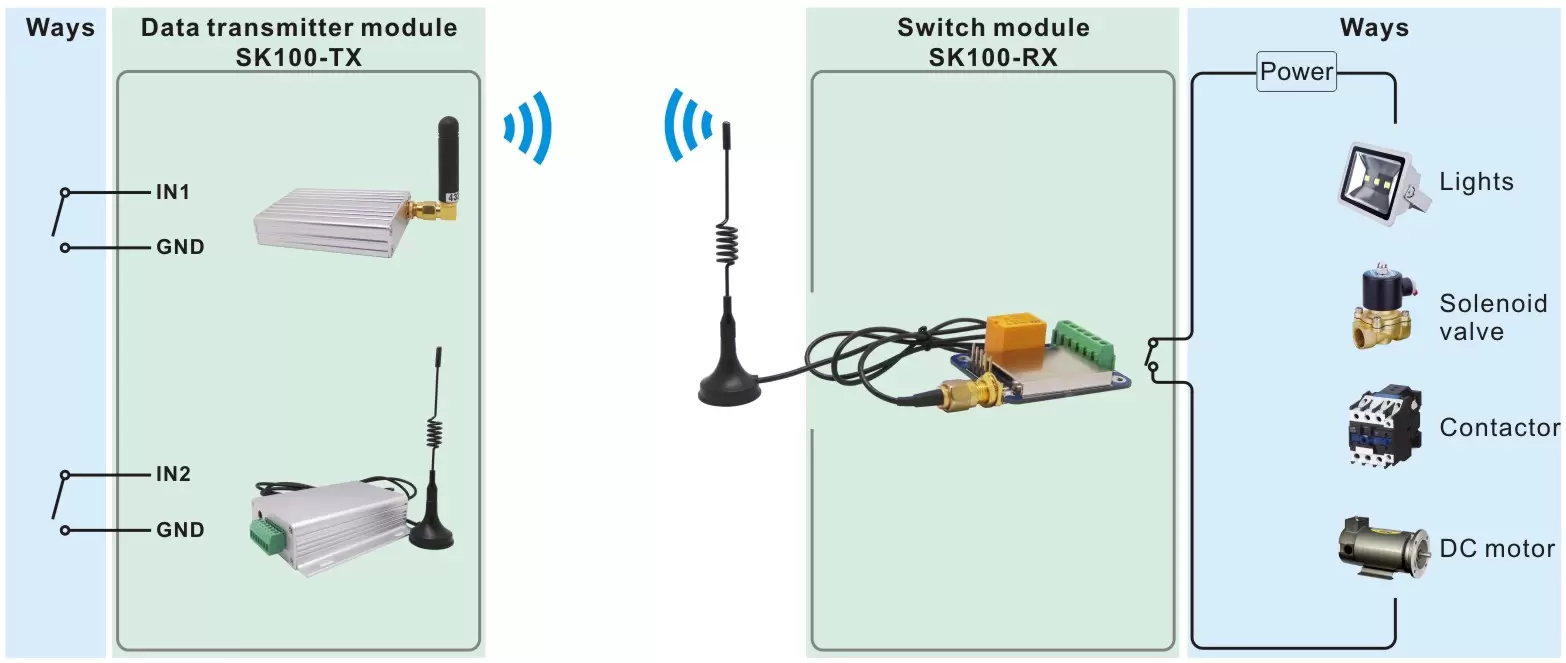

Application du module de commutation sans fil SK100
- Commande à distance par interrupteur
- Système de sécurité
- Télédétection domotique
- Télémétrie à distance sans fil
- Contrôle sans fil de la pompe
- Système de contrôle d'accès

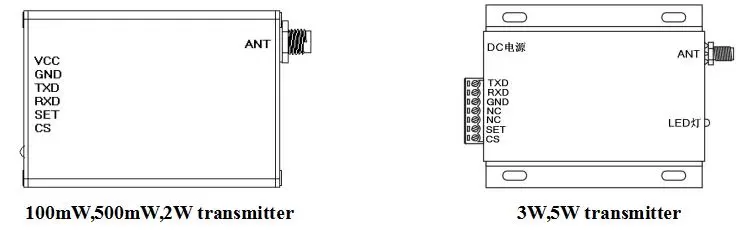

Émetteur SK100-TX :
| NON. | Définition | Description |
| 1 | VCC | Connecté à l'alimentation positive |
| 2 | GND | Connecté à la terre |
| 3 | TXD | Données de transmission série / Mode de configuration |
| 4 | RXD | Données de réception série / Mode de configuration |
| 5 | ENSEMBLE | Activation du mode de configuration (configurable à bas niveau, niveau élevé par défaut) |
| 6 | CS | Activation du fonctionnement du module (Tirez vers le bas pour faire passer le module en mode veille, laissez ouvert ou connectez un niveau élevé pour faire passer le module en mode de fonctionnement normal) |

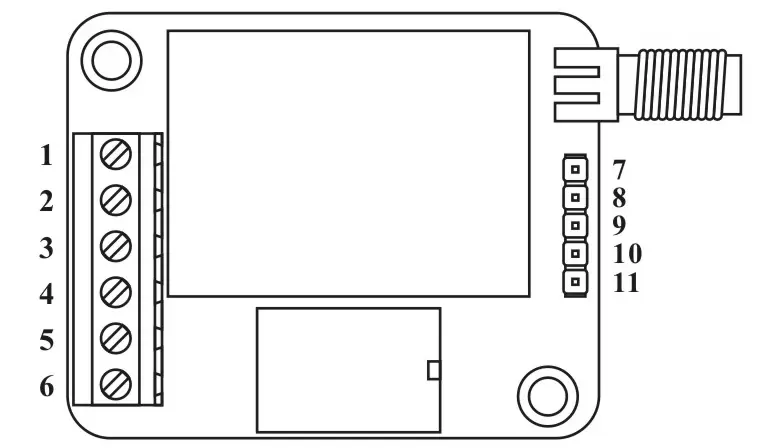

Récepteur SK100-RX :
| NON. | Définition | Description |
| 1 | VCC | Puissance positive |
| 2 | GND | Puissance négative |
| 3~4 | OUVRIR | Contact du relais ouvert |
| 5~6 | FERMER | Contact de relais fermé |
| 7 | VCC | Mode de paramètre de configuration, port d'alimentation |
| 8 | GND | |
| 9 | TXD | Mode de paramètre de configuration, port de communication série |
| 10 | RXD | |
| 11 | ENSEMBLE | Broche de réglage des paramètres, niveau bas dans le mode de configuration |

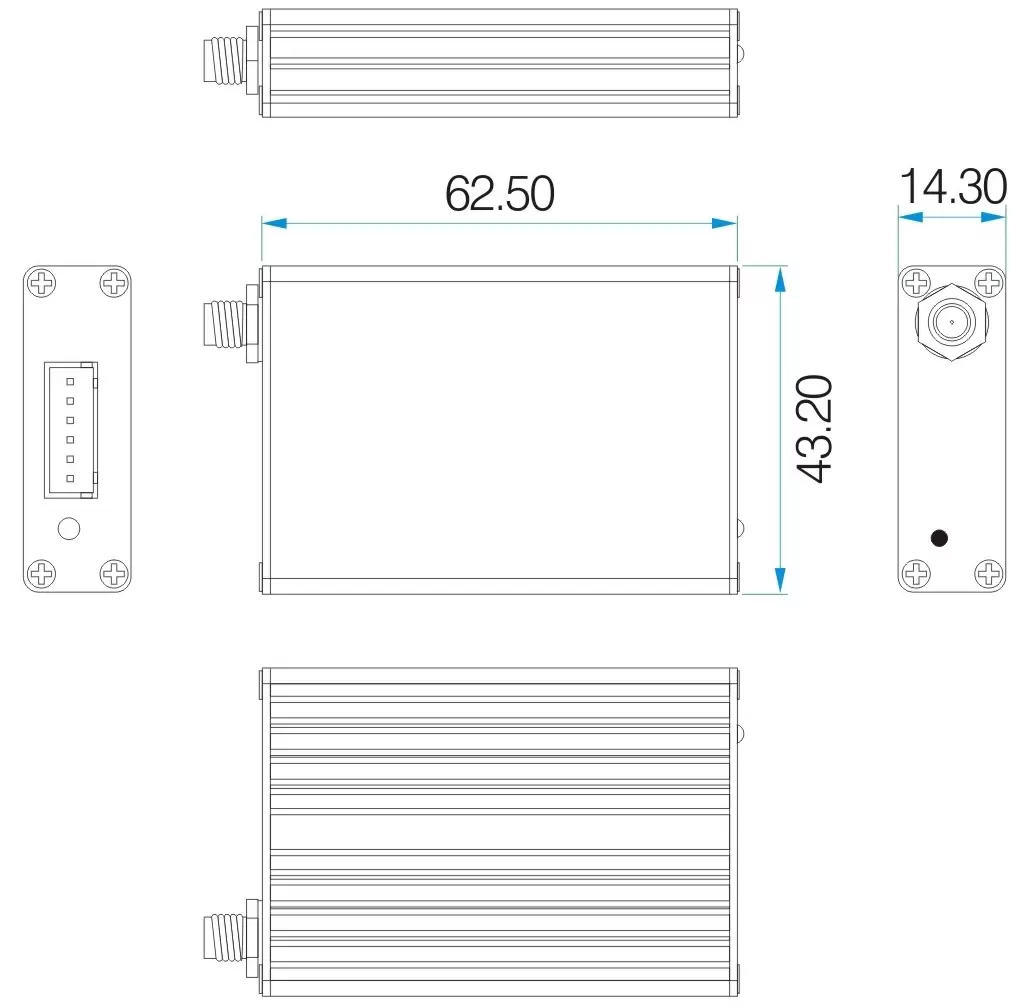

Émetteur (100 mW/ 500 mW / 2 W)

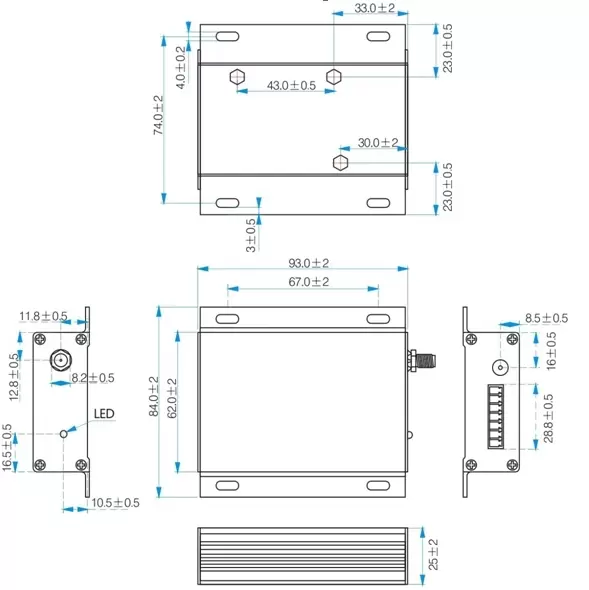

Émetteur (3W / 5W)

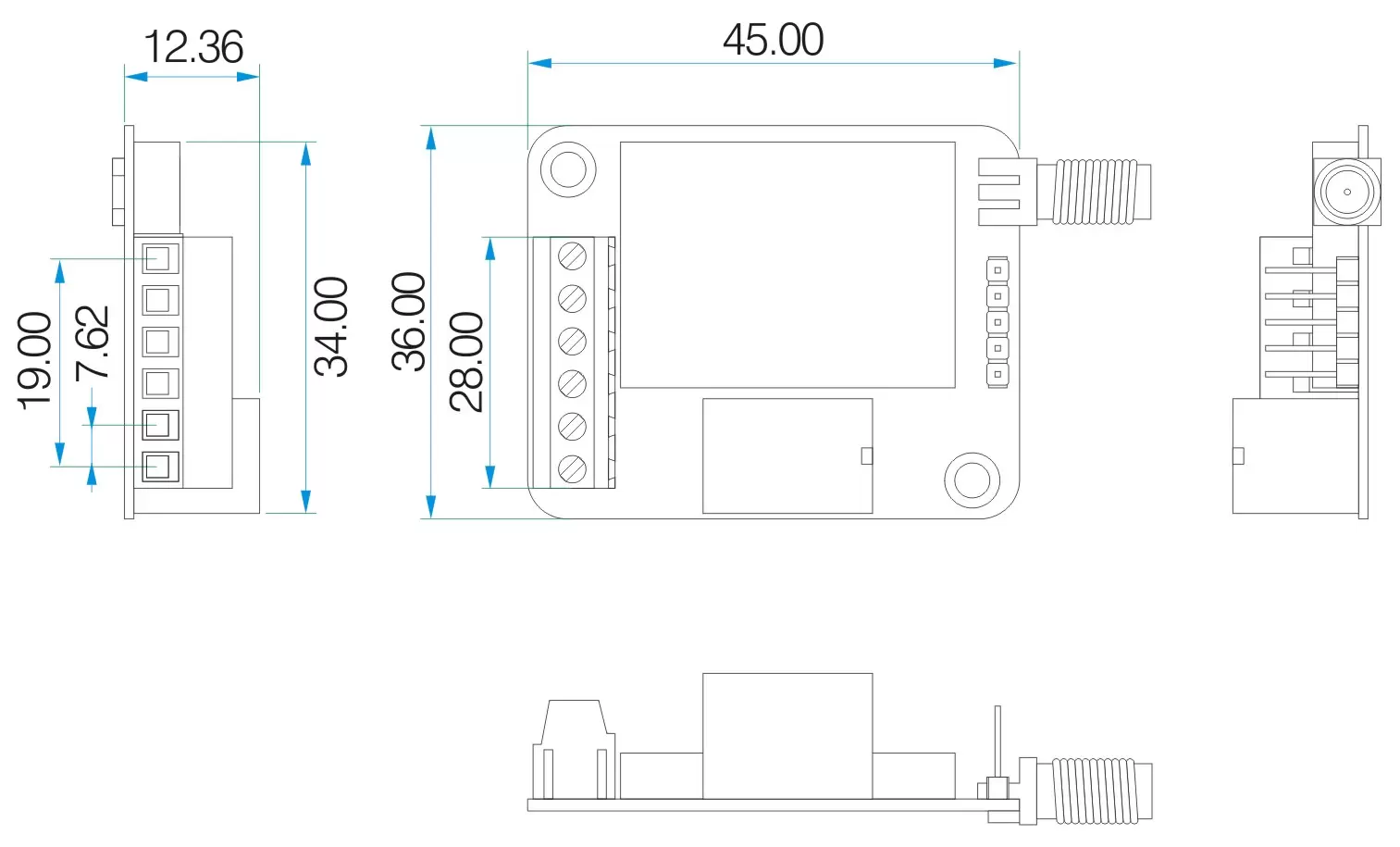

Récepteur
