IOT-N010 : Nœud de surveillance multi-capteurs à faible consommation d'énergie
- Le système de réseau en étoile de surveillance de capteurs à très faible consommation d'énergie est principalement utilisé pour l'acquisition de données de capteurs et le contrôle de l'Internet des objets. L'ensemble du système réseau est composé de la passerelle IOT-G010 et du nœud IOT-N010/IOT-THS010, qui adopte le mode de mise en réseau du réseau étoile sans fil. Un bon mécanisme de coordination et un algorithme de planification précis sont utilisés en interne entre le nœud et la passerelle pour éviter les collisions entre les paquets de données en vol. Le protocole de communication entre le nœud et la passerelle a été implémenté par le système, et les clients peuvent construire un réseau d'acquisition et de contrôle fiable à condition de suivre une configuration simple. Le module de nœud IOT-N010, en tant qu'extrémité de nœud du réseau, utilise un ARM haute performance à faible consommation et un module de communication sans fil. La définition d’un intervalle de collecte approprié peut facilement permettre d’obtenir plusieurs années de durée de vie de la batterie. Particulièrement adapté aux systèmes d'acquisition de données et de contrôle alimentés par batterie.
- Ce produit réserve également diverses interfaces SPI, I2C et GPIO pour faciliter le développement personnalisé et l'extension des fonctions du produit.
| Paramètre | Min. | Taper. | Max. | Unité | Conditions |
| Conditions de fonctionnement | |||||
| Plage de tension de fonctionnement | 1.8 | 3.3 | 3.6 | V | |
| Plage de température de fonctionnement | -40 | 25 | 85 | ℃ | |
| Consommation actuelle | |||||
| Courant de réception | <18,5 | mA | |||
| Courant d'émission | <100 | mA | @20dBm | ||
| Courant de sommeil | <1,5 | uA | |||
| Paramètres RF | |||||
| Taux de modulation | 1.2 | 9.6 | 1000 | Kbit/s | GFSK |
| Puissance de sortie | -1 | / | 20 | dBm | Configurable par logiciel |
| Sensibilité de réception | -121 | dBm | @1,2 kbit/s | ||
| Gamme de fréquences | 424.42 | 444.42 | MHz | ||
| Débit en bauds du port série | 1200 | 115200 | Bps | ||
| Nombre de nœuds | 1 | 255 | |||
| Mise à niveau du port série | Soutien | ||||
| Mise à niveau aérienne | Soutien | ||||
| Paramètres de configuration sans fil | Soutien | ||||
| Réveillé sans fil | Soutien | ||||
| RSSI | Soutien | ||||
| Calculer la durée de vie de la batterie | Soutien | ||||
| Engrener | Soutien | ||||
| Renvoi automatique | Soutien | ||||
| Fonction spéciale | Acquisition de capteur |
Caractéristiques du nœud de surveillance des capteurs IOT-N010
- Consommation d'énergie ultra faible du nœud
- Réseau étoile (supporte le relais automatique multicouche)
- Collecte de données multipoint (jusqu'à 255 pour une seule passerelle)
- Entrée et sortie de données série
- Mécanisme d'évitement des collisions de données à plusieurs niveaux
- Mise à niveau du micrologiciel du port série
- Mise à niveau du micrologiciel OTA
- Intervalle de temps de téléchargement programmable
- Réveillez-vous dans les airs
- Modification des paramètres OTA
- Qualité industrielle (-40 - +85 ℃)
- Plusieurs mécanismes anti-crash
- Cryptage des données sans fil
- Plusieurs interfaces réservées telles que SPI, I2C, GPIO, etc., avec une forte extensibilité
- Personnalisez rapidement diverses fonctions
- Autonomie de la batterie calculée avec précision
- Indicateur de force du signal RSSI
- Mécanisme de retransmission automatique
- Indicateur de lien perdu
Applications du nœud de surveillance des capteurs IOT-N010
- Diverses acquisitions et contrôles de signaux de capteurs
- Maison intelligente
- Sécurité, contrôle d'accès
- Télécommande
- Contrôle industriel
- Drone
- Robot
- Regard intelligent
- Relevé de compteur à distance

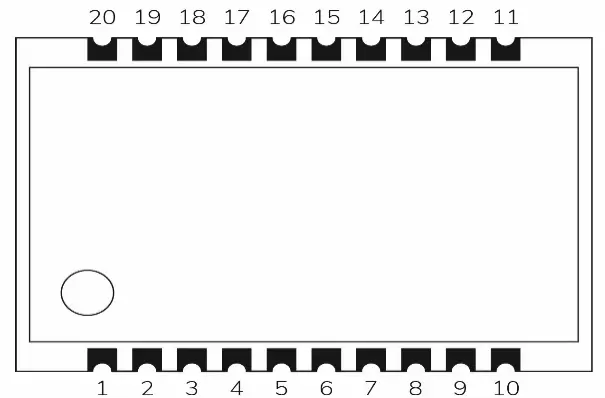

| Numéro de broche | Définitions des broches | État d'entrée et de sortie: I entrée O sortie | Description |
| 1 | VCC | — | Puissance positive (1,8-3,6 V) |
| 2 | GND | — | Mise à la terre |
| *3 | RÉVEILLEZ-VOUS | Ô | Utilisé pour réveiller le MCU externe, niveau bas de sortie dormant, niveau haut de sortie de réveil |
| 4 | SCL | — | I2C réservé |
| 5 | SDA | — | |
| 6 | SNS | — | SPI réservé |
| 7 | SCLK | — | |
| 8 | MISO | — | |
| 9 | MOSI | — | |
| *10 | *TVD | je | Réinitialiser la broche, tirer haut ou flotter pour fonctionner, réinitialisation de niveau bas (version PCB V1.1) |
| GND | — | PCB V10, terre d'alimentation (version PCB V1.0) | |
| 11 | FOURMI | — | Connectez l'antenne (antenne à tige en cuivre de 50 ohms) |
| 12 | GND | — | Masse de l'antenne |
| 13 | GPIO0 | — | Garder |
| 14 | TXD | Ô | Communication de données de communication série |
| 15 | RXD | je | |
| 16 | LED | Ô | Indicateur de lancement, voyants de faible niveau |
| 17 | RXLED | Ô | Indicateur de réception, voyants de faible niveau |
| 18 | SET_MODE | je | Réglez la broche, tirez-la vers le bas pendant 3 secondes pour accéder au mode de réglage, tirez-la vers le bas pendant 15 secondes pour restaurer les paramètres d'usine. |
| 19 | SET_MODE_IND | je | Indication du mode de réglage, sortie faible lors de l'entrée en mode de réglage ; entrée haute à la sortie |
| 20 | GND | — | Mise à la terre |
| *3, Le mode de réveil peut être modifié en fonction des besoins du client, du niveau de support du réveil, du réveil par impulsion haute et basse, veuillez contacter le vendeur correspondant. | |||
| *10， RST n'est pris en charge que dans les versions matérielles postérieures à la V1.1 | |||
