Module de commutation monocanal à distance haute sensibilité à spectre étalé LoRa - Protection complète et sélection multimode

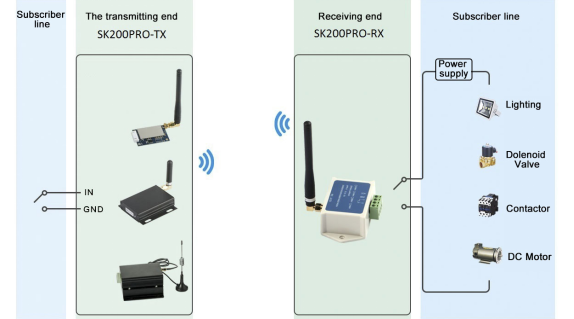

SK200PRO est un module de commande industriel sans fil à interrupteur unique. Il se compose de SK200PRO-TX (module émetteur) et de SK200PRO-RX (module récepteur). L'émetteur peut choisir un module d'une puissance de 100 mW, 1 W ou 5 W selon les besoins. La conception sans fil utilise la technologie LoRa, qui présente une sensibilité de réception très efficace et de fortes performances anti-interférences. Sa distance de communication et sa sensibilité de réception sont meilleures que la modulation FSK et GFSK. En mode de fonctionnement un-à-plusieurs, en coopération avec le réseau MESH fourni avec l'extrémité de réception, il peut former une transmission réseau sans angles morts ni restrictions de distance.

Le module fournit une entrée de signal unique et une interface de sortie de contrôle unique. Il présente les caractéristiques d’une interface simple et d’un fonctionnement fiable. Les utilisateurs peuvent combiner notre interface PC pour configurer et modifier les paramètres internes du module. Les paramètres du récepteur peuvent être configurés sans fil par l'émetteur, ce qui est pratique pour les modifications en ligne. La communication simultanée multi-paires n'interférera pas les unes avec les autres, et elle est flexible et pratique à utiliser.

Transmission sans fil sur télécommande

Grâce au réseau LoRa, les utilisateurs peuvent contrôler sans fil l'état du commutateur sur de longues distances, sans les limitations des connexions filaires traditionnelles. Cela convient aux grandes zones de couverture ou aux scénarios où le câblage est difficile.

Technologie LoRa ultra longue portée

Grâce à l'utilisation de la technologie LoRa longue distance et faible consommation, cette série de commutateurs synchronisés sans fil peut fonctionner pendant de longues périodes sur batterie tout en permettant une transmission sur très longue distance. Ils offrent des capacités anti-interférences plus fortes et un contrôle à travers les murs sans tracas.

Auto-guérison du réseau

Fonction réseau auto-organisée MESH : Pour éviter la perte de nœuds de réseau intermédiaires, le SK200PRO dispose d'une fonctionnalité MESH intégrée. L'extrémité réceptrice peut automatiquement former une nouvelle topologie Mesh, transmettant le signal à l'extrémité la plus éloignée.

Contrôle de rétroaction du mode suivi

Mode un à plusieurs : un maître et plusieurs esclaves, effectuant un contrôle de suivi un à plusieurs. Les appareils esclaves suivent les instructions de contrôle de l'appareil maître.

Utilisation de plusieurs groupes sans interférence

Plusieurs groupes de commutateurs peuvent être utilisés simultanément dans la même zone, plusieurs groupes fonctionnant simultanément sans interférence. Dans les grandes installations, les complexes de bâtiments intelligents ou les applications IoT agricoles, cela garantit que plusieurs appareils peuvent être activés ou désactivés simultanément, améliorant ainsi la coordination et l'efficacité du système.

Sûr, stable et fiable

Algorithme de surveillance : le chien de garde intégré est méticuleusement chronométré, garantissant la stabilité du système et évitant les pannes. En cas d'anomalies, le module redémarrera automatiquement et reprendra son fonctionnement avec les paramètres précédents intacts. Il est conçu pour une utilisation à long terme dans des environnements allant de -40°C à +85°C.

Mécanisme robuste de protection des fonctionnalités logicielles

Circuit de protection anti-crash matériel intégré : la protection contre la réinitialisation matérielle garantit que le système peut récupérer automatiquement en cas d'erreurs graves, garantissant ainsi un fonctionnement continu du système.

Circuit de protection contre les surintensités, les surtensions et les connexions inversées : les utilisateurs peuvent définir la valeur de courant maximale. Lorsque la protection du seuil supérieur est activée, si le courant dépasse la valeur du seuil supérieur, l'interrupteur à distance s'éteint automatiquement.

Circuit de protection électrostatique intégré : le circuit de protection électrostatique améliore la fiabilité de l'ensemble du système, évitant ainsi les défauts et les dommages causés par les décharges électrostatiques.

Transmission cryptée, modification flexible

Lors de la transmission des données, il est doté d'une fonction de cryptage des données intégrée et peut également être associé au cryptage AES128 pour garantir la sécurité des données. Les utilisateurs peuvent librement lire ou modifier la clé AES128 du module via un logiciel de configuration.

Configuration simple et facile

Fournit une seule entrée de signal et une seule interface de sortie de contrôle pour une configuration facile. Les utilisateurs peuvent modifier les paramètres internes du module en fonction de l'interface PC. Le récepteur prend également en charge la configuration sans fil via l'émetteur, ce qui le rend plus pratique pour les modifications en ligne.

Autres fonctions de base :

Bandes de fréquences de fonctionnement : 433/470/868/915 MHz en option. Différentes bandes de fréquences peuvent être sélectionnées en fonction des exigences de communication afin de répondre à divers scénarios d'application.

Les fréquences du récepteur et de l'émetteur peuvent être configurées arbitrairement : le système peut s'adapter à différents scénarios d'application et besoins de communication. Plusieurs modes de fonctionnement disponibles : la prise en charge de plusieurs modes de fonctionnement offre une flexibilité, permettant la sélection du mode optimal en fonction des exigences réelles de l'application.

Le mode de modulation LoRa offre une résistance extrêmement élevée aux interférences et des capacités de communication longue distance, tout en maintenant une faible consommation d'énergie. La plage de puissance de l'émetteur (100 mW-5 W) répond à un plus large éventail de besoins d'application. Prend en charge la modification des paramètres sans fil : permet aux utilisateurs de configurer et d'ajuster à distance les paramètres de l'appareil, obtenant ainsi une fonctionnalité de modification des paramètres sans fil. Sensibilité : -132 dBm, la sensibilité ultra-élevée permet la réception de signaux à de plus grandes distances. Plage de températures de fonctionnement : -40°C à +85°C, adaptée à divers environnements de travail difficiles.

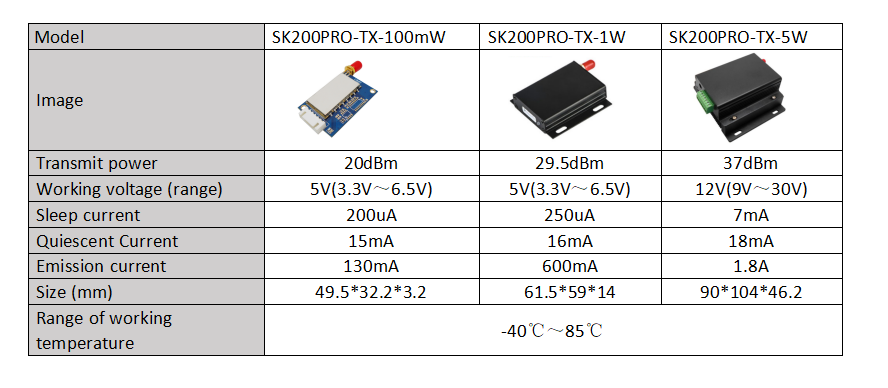

Les paramètres électriques du module SK200PRO-TX sont les suivants :

Scénarios d'application multiples

 Largement utilisé dans des domaines tels que le contrôle à distance des quantités de commutateurs, les systèmes de sécurité, l'accès à distance sans fil, le contrôle de pompe sans fil, etc.
