MAISON > PRODUITS > PASSERELLE ET NœUD LORAWAN > SX1302 : MODULE DE PASSERELLE LORAWAN FRONTAL HAUT...
SX1302 : Module de passerelle LoRaWan frontal haute puissance LoRaWan1302

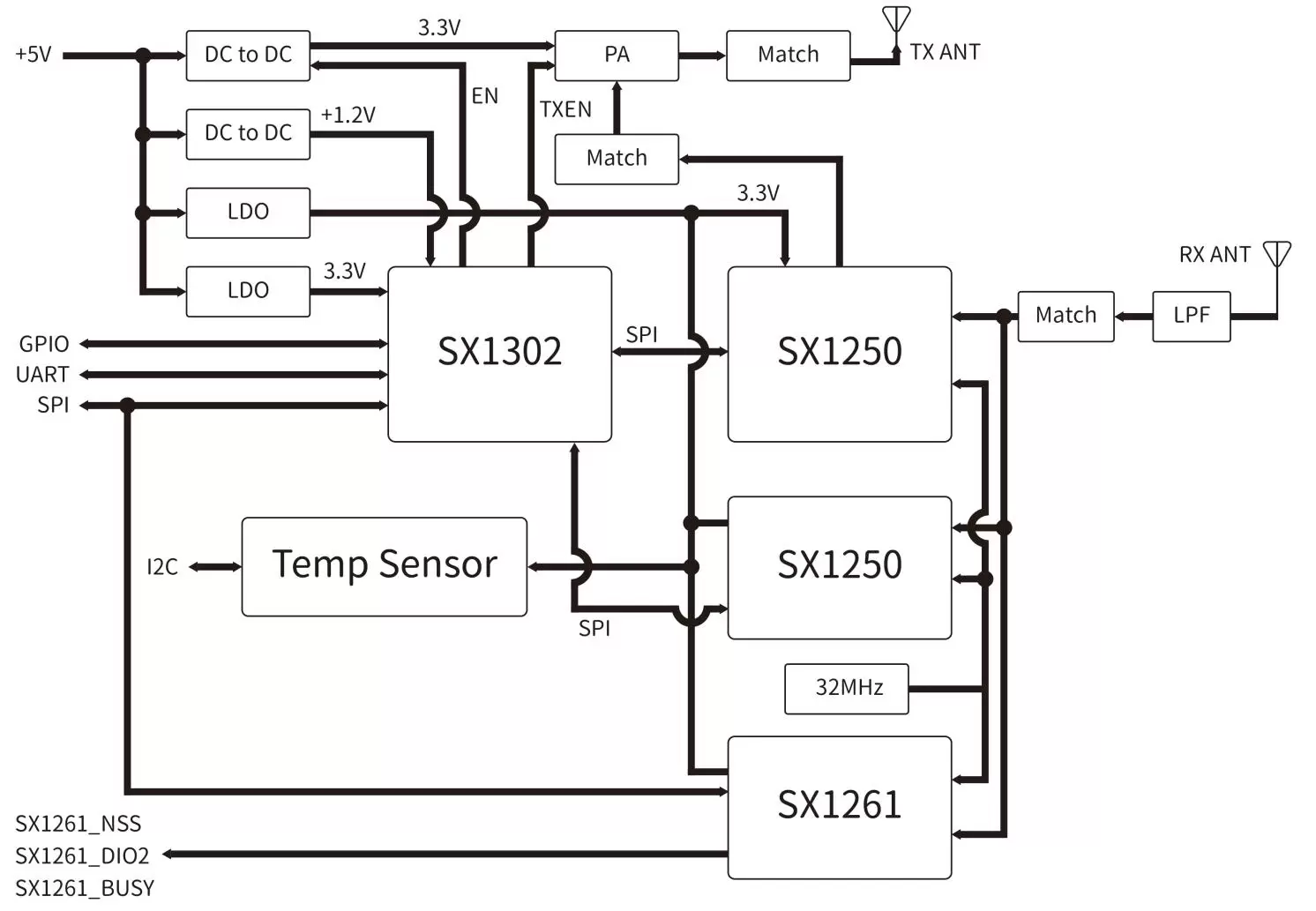

- LoRaWan1302 est un module de passerelle LoRaWan frontal développé par NiceRF. C'est une puissance élevée, une petite taille et une interface SPI. Le module adopte le schéma de puces SX1302 et SX1250 et est conçu sur la base de la norme officielle Semtech. Oscillateur à cristal TCXO et capteur de température intégrés, prend en charge diverses bandes de fréquences de 433/470/868/915 MHz, et d'autres fréquences spécifiques peuvent également être personnalisées.
- LoRaWan1302 est un émetteur-récepteur à double antenne, qui sépare l'antenne d'émission de l'antenne de réception.
- Le module passerelle LoRaWan est conçu avec une puissance de sortie de 1,5 W, une petite taille intégrée et un capteur de température.
- Les modules LoRaWan1302 sont strictement produits et testés selon un processus sans plomb, conforme aux normes RoHS et REACH.
| Paramètre | Min. | Typ. | Max. | Unité | Condition | |
| État de fonctionnement | ||||||
| Plage de tension de fonctionnement | 4 | 5.0 | 5.5 | V | ||
| Tension de température | -40 | 85 | ℃ | |||
| Consommation actuelle | ||||||
| Courant de réception | <40 | mA | @9 chaînes toutes ouvertes | |||
| Courant de transmission | <2000 | mA | @32dBm | |||
| Paramètre | ||||||
| Gamme de fréquence | 340 | MHz | ||||
| 860,75 | 868.3 | 874,5 | MHz | @868MHz | ||
| 902 | 915 | 928 | MHz | @915MHz | ||
| Plage de puissance de sortie | 14 | 32 | dBm | @868MHz | ||
| Sensibilité de réception | -134 | dBm | @SF=10,,BW=125kHz | |||
| Ébrécher | SX1302 |
| Interface | IPS |
| Fréquence | 433 MHz, 470 MHz, 868 MHz, 915 MHz |
| Puissance de sortie | 1,5W |
Caractéristiques du module de passerelle LoRaWan SX1302 LoRaWan1302
- Technologie de module longue portée LoRa
- Duplex intégral
- Recevez simultanément des paquets LoRa
- Front-end radio double émission et réception numériques
- Adaptation dynamique du débit de données (ADR)
- Facteur de propagation multi LoRa
- Maximum 10 canaux
- 8 x canaux Multi SF LoRa (SF7 à SF12 avec bande passante de 125 kHz)
- 1x canal LoRa (bande passante 125/250/500 kHz)
- 1 x canal FSK
Application du module de passerelle LoRaWan SX1302 LoRaWan1302
- Ville intelligente
- Comptage intelligent (compteur d'eau, d'électricité, de gaz)
- Surveillance agricole
- Contrôle de l'irrigation
- Internet des objets (IoT)
- M2M
- Capteurs sans fil
- Systèmes d'alarme et de sécurité sans fil

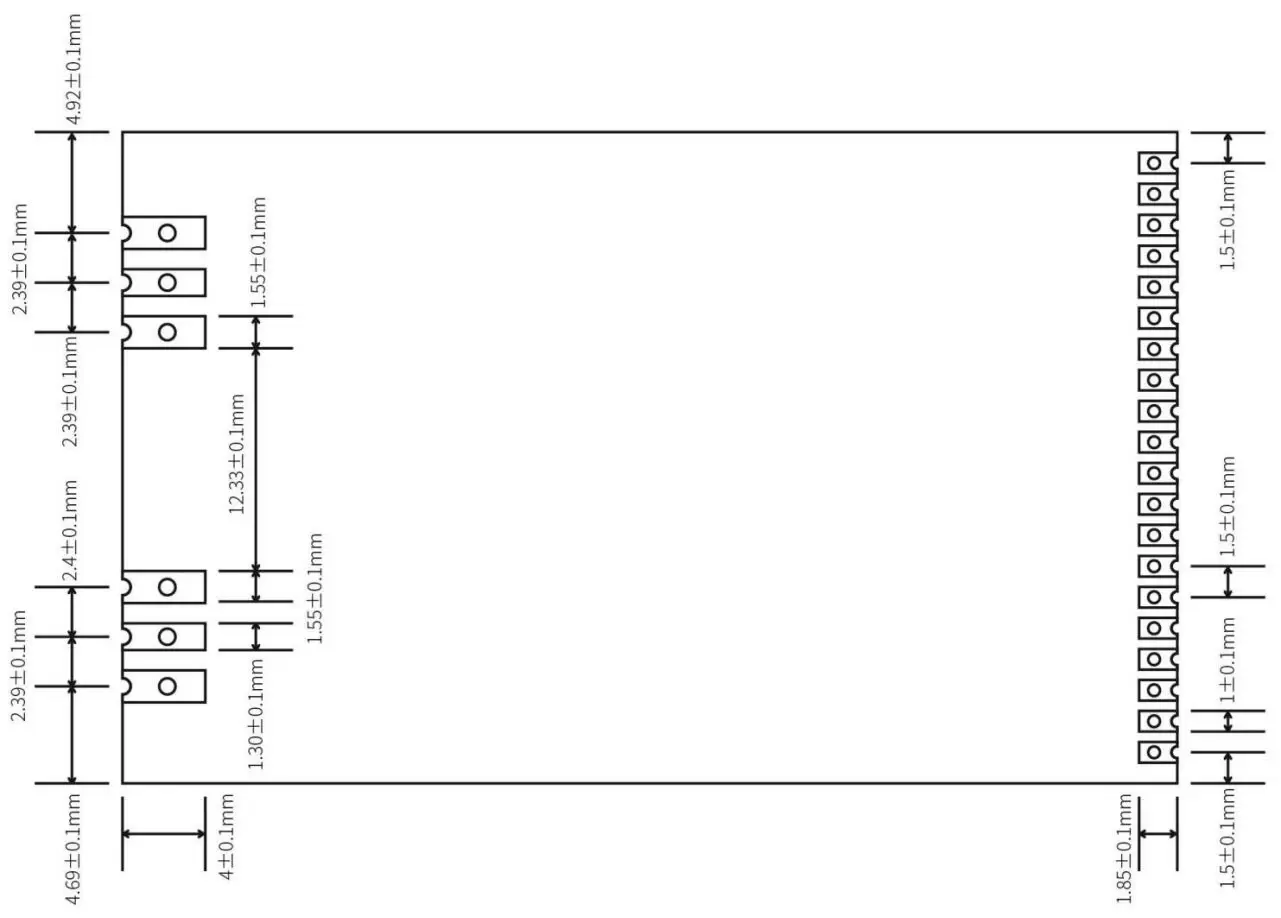

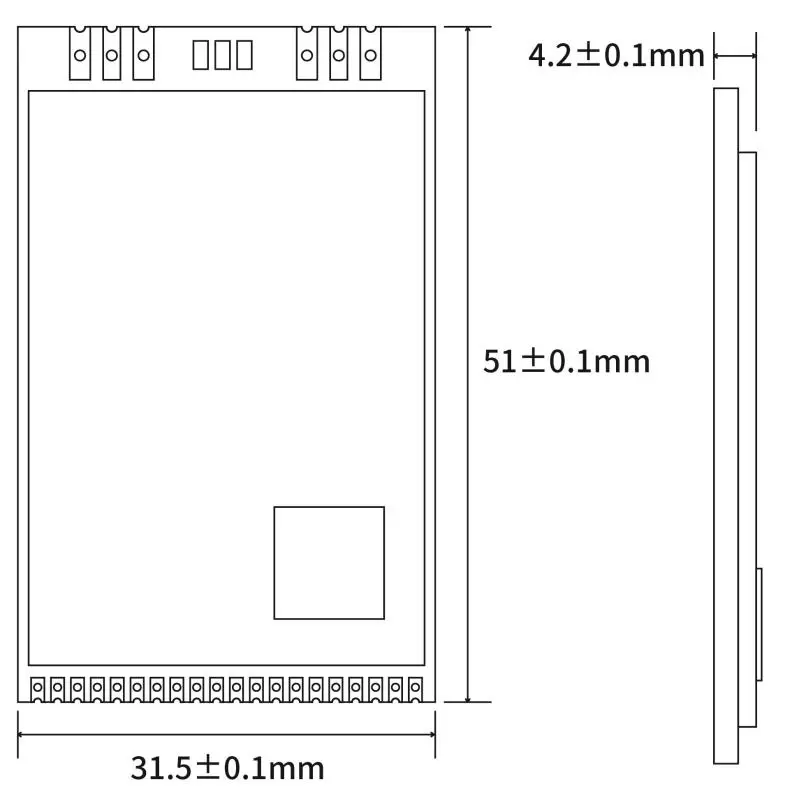

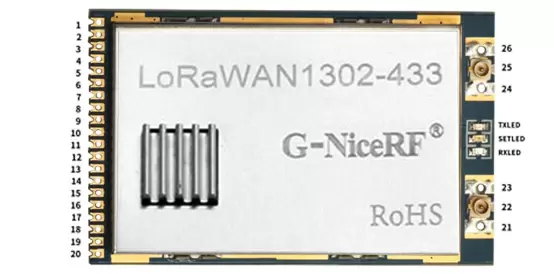

| Épingle | Définition | Taper | Description |
| 1 | VCC | Puissance (VCC) | Alimentation |
| 2 | VCC | Puissance (VCC) | Alimentation |
| 3 | GND | Alimentation (GND) | Sol |
| 4 | SX1261_DIO1 | Entrée/Sortie | DIO1 du SX1261 |
| 5 | GPIO6 | Entrée/Sortie | GPIO du SX1302 |
| 6 | SX1302_UART_TX | Entrée/Sortie | UART TXD de SX1302 |
| 7 | SX1302_UART_RX | Saisir | UART TXD de SX1302 |
| 8 | HOST_CSN | Sortir | CSN de SX1302 |
| 9 | HOST_MISO | Saisir | MISO du SX1302 |
| 10 | HOST_MOSI | Saisir | MOSI du SX1302 |
| 11 | HOST_SCK | Saisir | SCK du SX1302 (horloge max 10 MHz) |
| 12 | GND | Alimentation (GND) | Sol |
| 13 | SX1302_RESET | Saisir | Réinitialisation du SX1302 |
| 14 | PPS | Sortir | PPS du SX1302 |
| 15 | SX1261_DIO2 | Sortir | DIO2 du SX1261 |
| 16 | SX1261_NSS | Saisir | NSS du SX1261 |
| 17 | SX1261_BUSY | Sortir | OCCUPÉ du SX1261 |
| 18 | I2C_SCL | Saisir | SCL de STTS751 |
| 19 | I2C_SDA | Entrée/Sortie | SDA de STTS751 |
| 20,21,23,24,26 | GND | Alimentation (GND) | Sol |
| 22 | RXANT | Saisir | connecter une antenne de 50 ohms |
| 25 | TXANT | Sortir | connecter une antenne de 50 ohms |
