SX1301 : Module de passerelle LoRaWan intégré de petite taille LoRaWan1301

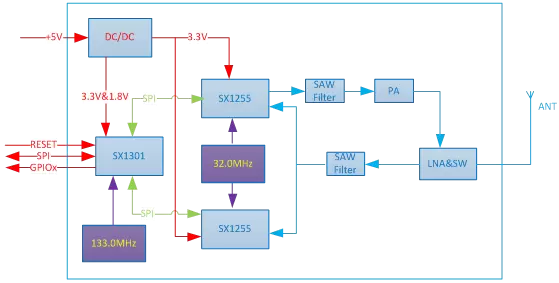

- LoRaWan1301 est un module de passerelle LoRaWan SX1301 frontal lancé par NiceRF. Sa petite taille et son interface SPI sont ses principales caractéristiques. Le module adopte le schéma de puce SX1301, SX1255/SX1257 et est conçu sur la base de la norme officielle Semtech. L'oscillateur à cristal TCXO intégré prend en charge diverses bandes de fréquences de 433/470/868/915 MHz, et d'autres fréquences spécifiques peuvent également être personnalisées.
- Le module LoRaWan Gateway LoRaWan1301 est strictement produit et testé selon un processus sans plomb, conforme aux normes RoHS et REACH.
| Paramètre | Min. | Typ. | Max. | Unité | Condition | |
| État de fonctionnement | ||||||
| Plage de tension de fonctionnement | 2.9 | 5.0 | 5.5 | V | ||
| Tension de température | -40 | 85 | ℃ | |||
| Consommation actuelle | ||||||
| Courant de réception | <340 | mA | @9 chaînes toutes ouvertes | |||
| Courant de transmission | <480 | mA | @24dBm | |||
| Courant de sommeil | <35 | mA | ||||
| Paramètre | ||||||
| Gamme de fréquence | 429 | 433 | 440 | MHz | @433MHz | |
| 470 | 480 | 490 | MHz | @470MHz | ||
| 860,75 | 868.3 | 874,5 | MHz | @868MHz | ||
| 902 | 915 | 928 | MHz | @915MHz | ||
| Puissance de sortie | 0 | 24 | dBm | |||
| Sensibilité de réception | -133 | dBm | @SF=10,,BW=125kHz | |||
| Interface | IPS |
| Ébrécher | SX1301 |
| Fréquence | 433 MHz, 470 MHz, 868 MHz, 915 MHz |
| Puissance de sortie | 250mW |
Caractéristiques du module de passerelle LoRaWan SX1301 LoRaWan1301
- Technologie de module longue portée LoRa
- Semi-duplex
- Recevez simultanément des paquets LoRa
- Front-end radio double émission et réception numériques
- Adaptation dynamique du débit de données (ADR)
- Facteur de propagation multi LoRa
- Maximum 10 canaux
- 8 x canaux Multi SF LoRa (SF7 à SF12 avec bande passante de 125 kHz)
- 1x canal LoRa (bande passante 125/250/500 kHz)
- 1 x canal FSK
Application du module de passerelle LoRaWan SX1301 LoRaWan1301
- Ville intelligente
- Comptage intelligent (compteur d'eau, d'électricité, de gaz)
- Surveillance agricole
- Contrôle de l'irrigation
- Internet des objets (IoT)
- M2M
- Capteurs sans fil
- Systèmes d'alarme et de sécurité sans fil

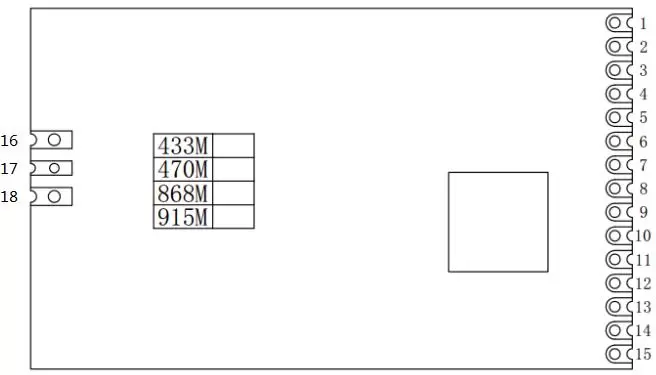

| Épingle | Définition | Taper | Description |
| 1 | +5V | Puissance (VCC) | Alimentation |
| 2 | GPIO4 | Entrée/Sortie |
GPIO du SX1301 |
| 3 | GPIO3 | Entrée/Sortie | |
| 4 | GPIO2 | Entrée/Sortie | |
| 5 | GPIO1 | Entrée/Sortie | |
| 6 | GPIO0 | Entrée/Sortie | |
| 7 | SCK | Saisir | SCK du SX1301 (horloge max 10 MHz) |
| 8 | MISO | Sortir | MISO du SX1301 |
| 9 | MOSI | Saisir | MOSI du SX1301 |
| 10 | GPS_IN | Saisir | GPS_IN du SX1301 |
| 11 | CSN | Saisir | CSN de SX1301 |
| 12 | GND | Alimentation (GND) | Sol |
| 13 | RÉINITIALISER | Saisir | Réinitialisation du SX1301 |
| 14 | GND | Alimentation (GND) | Sol |
| 15 | Caroline du Nord | Réservé | |
| 16 | GND | GND de l'antenne | |
| 17 | Antenne | Antenne | |
| 18 | GND | GND de l'antenne |
