LG1301-SE : Module RF SX1301 de la passerelle LoRaWAN

Le LG1301-SE est la passerelle LoRaWAN. Elle fonctionne uniquement avec le nœud LoRaWAN LN610. Elle intègre le protocole LoRaWAN standard V1.0 Classe C.
Lorsque le LG1301-SE reçoit des données du LN610, il transmet les données RF et l'adresse du périphérique du LN610 à l'interface série. Lorsque les données série contenant l'adresse du périphérique du LN610 cible sont entrées dans le LG1301-SE, elles sont transmises au LN610 cible.
Toutes les communications sans fil sont conformes au protocole LoRaWAN. Il est facile de construire un réseau LoRaWAN sans connaître son fonctionnement.

Contactez-nous

TÉLÉCHARGER

Paramètre	Min	Typique		Max	Unir	Condition
État de fonctionnement
Plage de tension de fonctionnement	5	12		30	V
Tension de température	-40			85	°C
Consommation actuelle
Courant de réception		<280			mA	@12v, 9 canaux tous ouverts
Courant de transmission		<450			mA	@12v,TX=24dBm
Paramètre
Gamme de fréquences	429	433	440		MHz	à 433 MHz
	470	480	490		MHz	à 470 MHz
	860,75	868,3	874,5		MHz	@868MHz
	902	915	928		MHz	à 915 MHz
Puissance de sortie	0		24		dBm
Sensibilité de réception		-133			dBm	@SF=10,,BW=125kHz

★ Remarque : les paramètres suivants sont VCC = 3,3, avec une instrumentation de test d'axe en cuivre de 50 ohms.

Caractéristiques de la passerelle LoRaWAN LG1301-SE

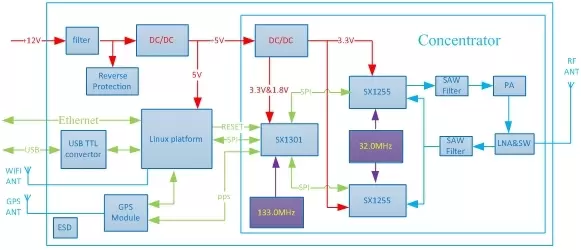

Schéma fonctionnel du module passerelle LoRaWan LG1301-SE

Définition de l'interface du module passerelle LoRaWan LG1301-SE

Non.	Définition	Description
1	ENSEMBLE	Appuyez pour entrer/sortir du mode de réglage
2	Puissance en	Tension d'entrée DC 5~30V
3	Interface de données	Interface TTL ou RS232, RS485 Trois choix
4	Micro USB	Configuration des paramètres du système
5	LED d'alimentation	LED verte, indication de mise sous tension
6	LED pour Tx/Rx	La LED rouge clignote une fois lorsqu'un paquet est transmis et la LED bleue clignote une fois lorsqu'un paquet est reçu et vérifié OK.
7	LED pour l'état	S'allume en mode réglage et clignote une fois par seconde en mode normal
8	Antenne	Connecté avec 50 antennes

Définition de l'interface de données
Non.	Définition	Taper	Description
1	+3,3 V	Puissance (VCC)	Entrée CC 5~30 V
2	GND	Alimentation (GND)	Sol
3	TXD	Sortir	Connecté au RXD du périphérique externe
4	RXD	Saisir	Connecté au TXD du périphérique externe

Dimensions mécaniques du module passerelle LoRaWan LG1301-SE
