LG1301-SE : Module RF passerelle LoRaWAN SX1301
Modulation: LoRa
Ébrécher: SX1301
Interface: UART
Puissance de sortie: 250mW
Fréquence: 433 MHz,470 MHz,868MHz,915MHz

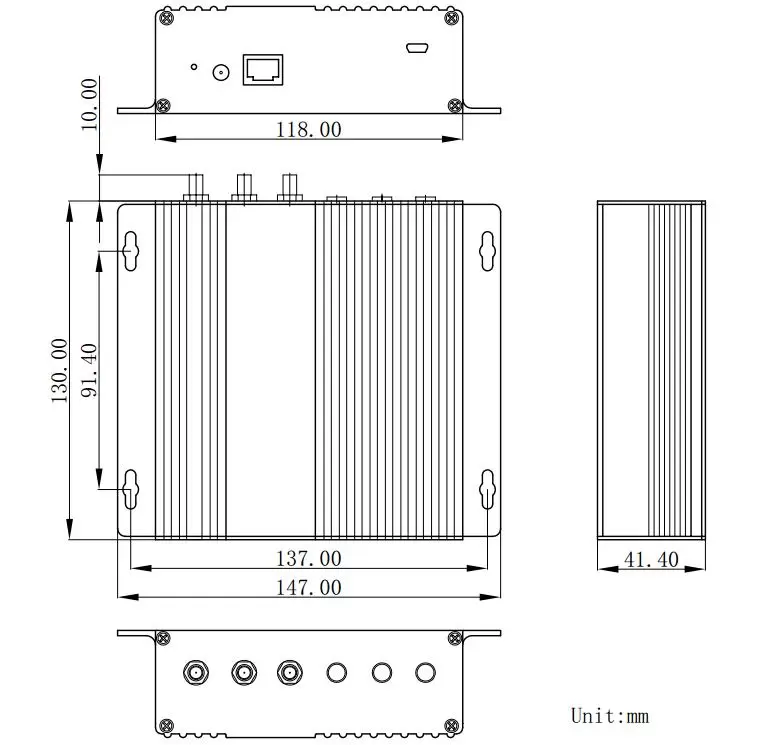

Taille (mm):147*130
MAISON > PRODUITS > PASSERELLE ET NœUD LORAWAN > LG1301-PF : MODULE RF éMETTEUR ET RéCEPTEUR D...
LG1301-PF : Module RF émetteur et récepteur de passerelle LoRaWAN
- LG1301-PF est la passerelle LoRaWAN. Il peut fonctionner avec n'importe quel nœud LoRaWAN conforme au protocole standard LoRaWAN V1.0.

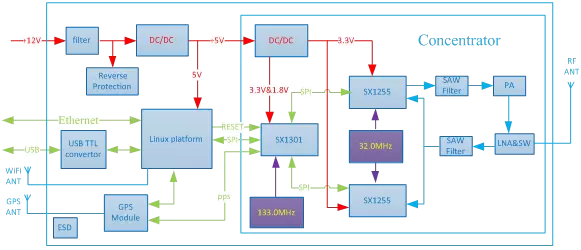

- La passerelle utilise la plate-forme Linux comme hôte. Elle se compose principalement d'un concentrateur, d'un module GPS, du WIFI et d'Ethernet. Le module GPS envoie des trames NMEA contenant des données d'heure et de coordonnées géographiques à l'hôte. Le module GPS envoie également une impulsion au sx1301 par seconde.
- La passerelle reçoit les données RF des nœuds et les envoie au serveur. Il reçoit également des données du serveur et les transmet aux nœuds. La passerelle se connecte au serveur via Ethernet ou WiFi.
| Paramètre | Min. | Typ. | Max. | Unité | Condition | |
| État de fonctionnement | ||||||
| Plage de tension de fonctionnement | 5 | 12 | 30 | V | ||
| Tension de température | -40 | 85 | ℃ | |||
| Consommation actuelle | ||||||
| Courant de réception | <280 | mA | @12v,9 canaux tous ouverts | |||
| Courant de transmission | <450 | mA | @12v,TX=24dBm | |||
| Paramètre | ||||||
| Gamme de fréquence | 429 | 433 | 440 | MHz | @433MHz | |
| 470 | 480 | 490 | MHz | @470MHz | ||
| 860,75 | 868.3 | 874,5 | MHz | @868MHz | ||
| 902 | 915 | 928 | MHz | @915MHz | ||
| Puissance de sortie | 0 | 24 | dBm | |||
| Sensibilité de réception | -133 | dBm | @SF=10,,BW=125kHz | |||
| Interface | Ethernet |
| Ébrécher | SX1301 |
| Fréquence | 433 MHz, 470 MHz, 868 MHz, 915 MHz |
| Puissance de sortie | 250mW |
Caractéristiques de la passerelle LoRaWAN LG1301-PF
- Protocole LoRaWAN pris en charge
- Interface UART
- Cryptage AES128
- Communication à 8 canaux simultanément
- Paramètres configurables
- Prise en charge du GPS
- Longue portée
- EU433M/EU868M/KR920M/AS923M/CN780M/CN470M/US915M/AS915M
Application de la passerelle LoRaWAN LG1301-PF
- Ville intelligente
- Comptage intelligent (compteur d'eau, d'électricité, de gaz)
- Surveillance agricole
- Contrôle de l'irrigation
- Internet des objets (IoT)
- M2M
- Capteurs sans fil
- Systèmes d'alarme et de sécurité sans fil

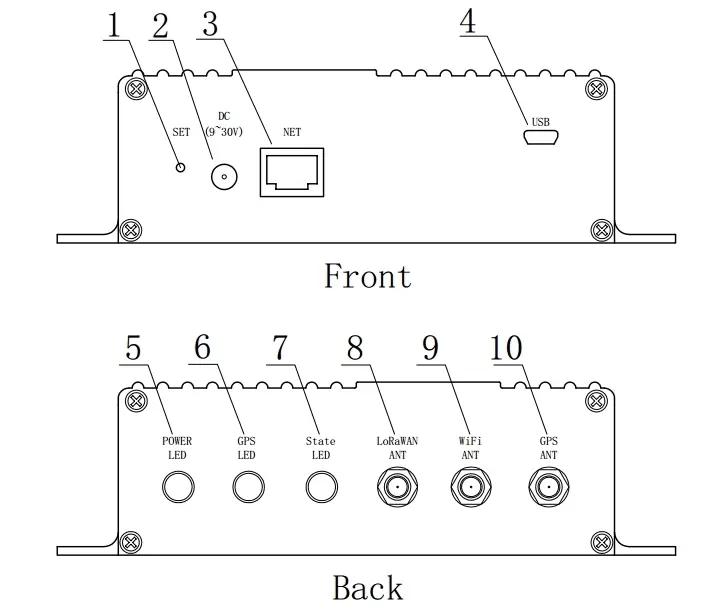

| Non. | Définition | Description |
| 1 | ENSEMBLE | Appuyez pour entrer/sortir du mode de réglage |
| 2 | Entrée d'alimentation | 9 ~ 30V |
| 3 | RJ45 | Connectez-vous à Internet |
| 4 | Micro-USB | Connectez-vous au PC pour la configuration |
| 5 | LED d'alimentation | LED verte, indication de mise sous tension. |
| 6 | LED GPS | LED verte, indication du module GPS en cours d'exécution. |
| 7 | LED d'état | S'allume en mode réglage et clignote une fois par seconde en mode normal |
| 8 | FOURMI LoRaWAN | Connecté avec antenne pour radio lora RF. |
| 9 | Wi-Fi FOURMI | Connecté avec antenne pour WiFi. |
| 10 | GPS FOURMI | Connecté avec antenne pour module GPS. |
