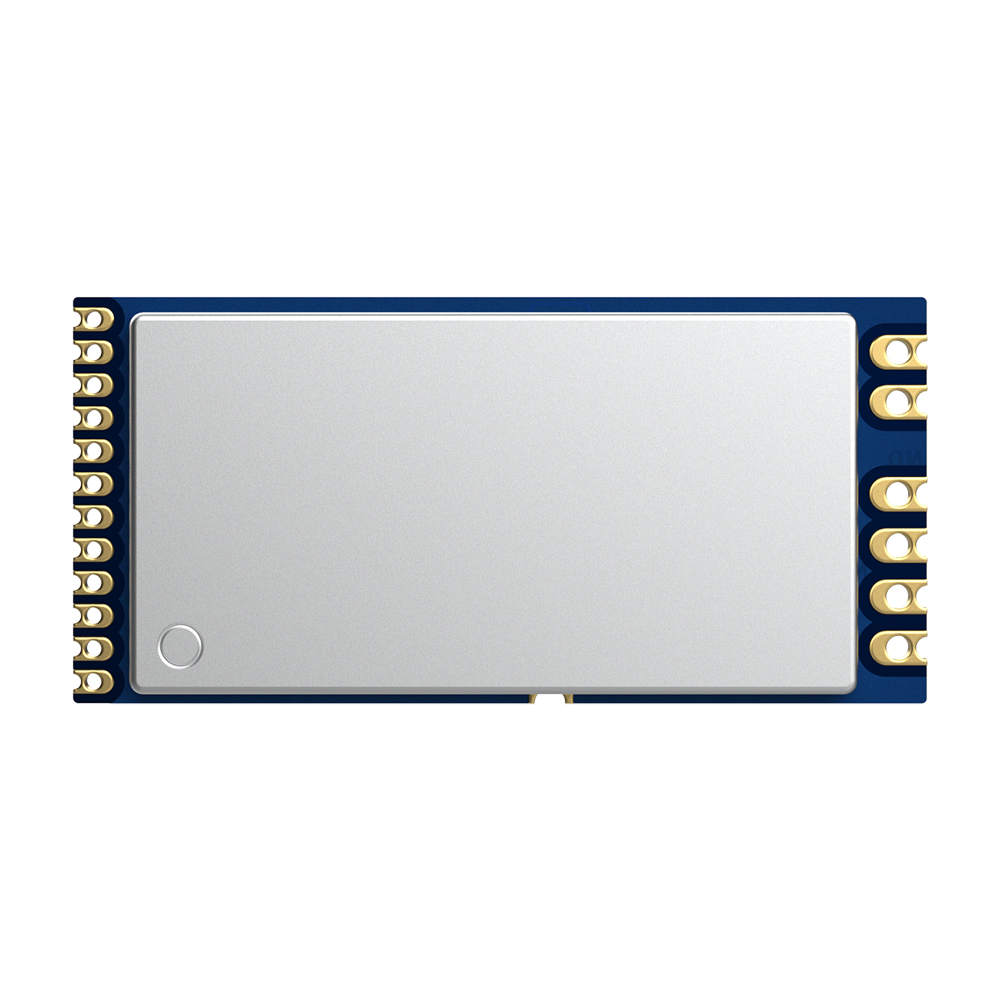

LoRa1280F27-TCXO : Module RF SX1280 2,4 GHz de qualité industrielle
Attestation: Autres
Modulation: LoRa
Ébrécher: SX1280
Interface: IPS
Puissance de sortie: 500mW
Fréquence: 2,4 GHz
Taille (mm):31,54*15,8
MAISON > PRODUITS > MODULES LORA ET LORAWAN (SPI) > LORA1280F27 : MODULE LORA 2,4 GHZ SX1280 500 MW FC...

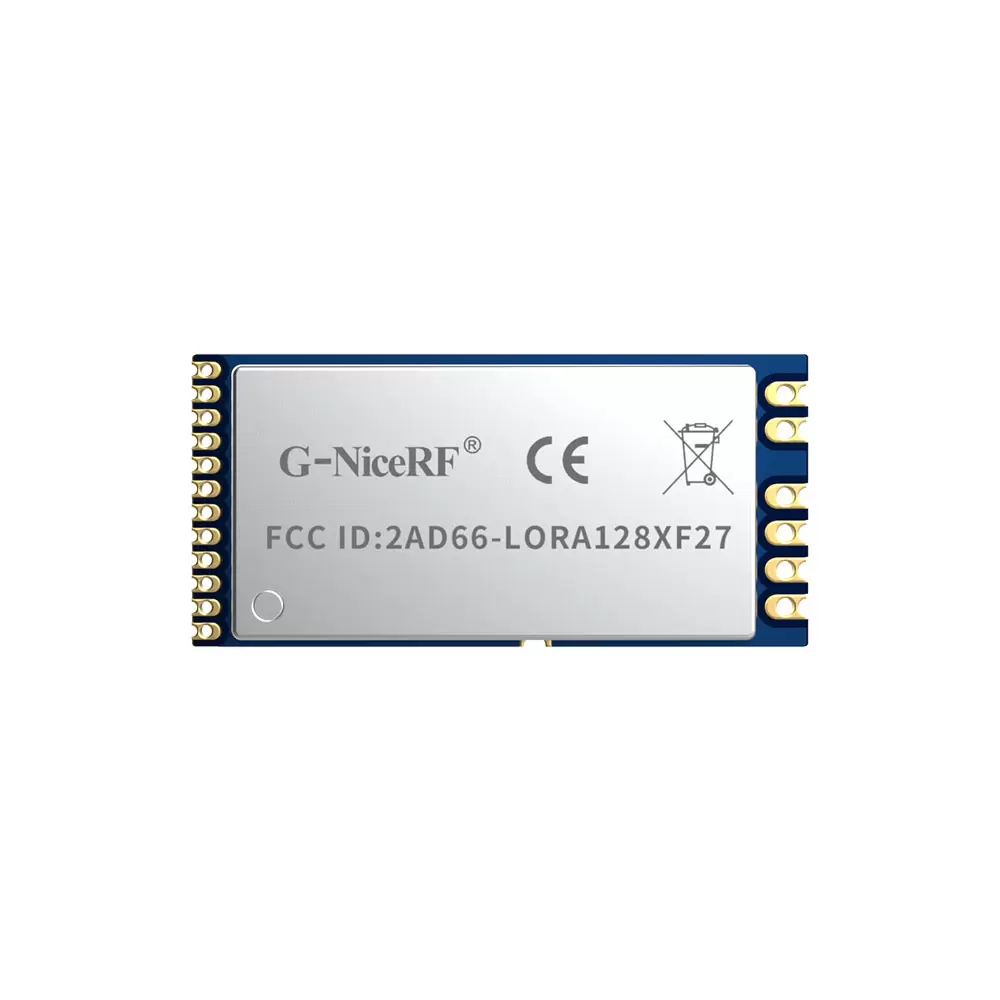

LoRa1280F27 : Module LoRa 2,4 GHz SX1280 500 mW FCC ID et certifié CE-RED avec alimentation d'interface SPI
- LoRa1280F27 utilise strictement un processus sans plomb pour la production et les tests, et répond aux normes RoHS et REACH.
- Cette série de modules est conçue sur la base de la puce RF sx1280 originale de Semtech, et l'adaptation du circuit PA rend la puissance de sortie du module jusqu'à 500 mW (+ 27 dBm).
- Les performances de pénétration élevées de la bande de fréquence 2,4 GHz combinées à la modulation LoRa permettent au module d'avoir une sensibilité de réception élevée et une capacité anti-interférence environnementale. L'ensemble de la série de modules est largement utilisé dans les applications nécessitant une transmission longue distance de 2,4 GHz.
- LoRa1280F27 a obtenu l'identification FCC et la certification CE-RED.
- L'ID FCC peut être vérifié ici : (ID FCC : 2AD66-LORA128XF27)
- https://www.fcc.gov/oet/ea/fccid
★ Les paramètres suivants sont obtenus en connectant l'instrument avec un axe en cuivre de 50 ohms :@VCC=5 V.
| Paramètre | Min. | Typ. | Max. | Unité | Condition |
| État de fonctionnement | |||||
| Tension de fonctionnement | 2 | 5 | 5.5 | V | |
| Plage de température | -40 | 85 | °C | ||
| Consommation actuelle | |||||
| Courant d'émission | < 600 | mA | @Vcc=5V, 27dBm | ||
| Courant de réception | < 17 ans | mA | @Cristal ordinaire | ||
| Courant de sommeil | <7 | uA | |||
| Paramètre RF | |||||
| Gamme de fréquence | 2400 | 2500 | MHz | ||
Débit de données | 0,476 | 202 | Kbit/s | @LoRa | |
| 260 | 1300 | Kbit/s | @FLRC | ||
| 125 | 2000 | Kbit/s | @FSK | ||
| Puissance de sortie | 1 | 27 | dBm | ||
| Puissance de sortie maximale | 26 | 26,5 | 27 | dBm | @VCC=5V |
| Sensibilité de réception | -132 | dBm | LoRa@0,476 kbit/s | ||
| Interface | IPS |
| Ébrécher | SX1280 |
| Fréquence | 2,4 GHz |
| Modulation | LoRa |
| Puissance de sortie | 500mW |
| Attestation | ID FCC, CE-ROUGE |
Caractéristiques du module LoRa SX1280 LoRa1280F27
- Plage de fréquence de fonctionnement : 2 400-2 500 MHz
- Puissance de sortie maximale : 500 mW (27,0 dBm)
- Sensibilité jusqu'à-132dBm@LoRa
- Taux de transfert de données ：@LoRa = 0,476-202 kbps
- Modulation LoRa
- LNA intégré
- Oscillateur à cristal de haute précision (0,5 ppm TCXO/10 ppm)
- Mode de communication par paquets (réception FiFo 256 octets)
- Plage de tension de fonctionnement : 2,0-5,5 V
- Plage de température de fonctionnement : -40 ~ +85 °C
Applications du module LoRa SX1280 LoRa1280F27
- Télécommande sans fil
- Maison intelligente
- Lecteur d'étiquettes
- Contrôle des jouets
- Surveillance de la pression des pneus
- Surveillance de la santé

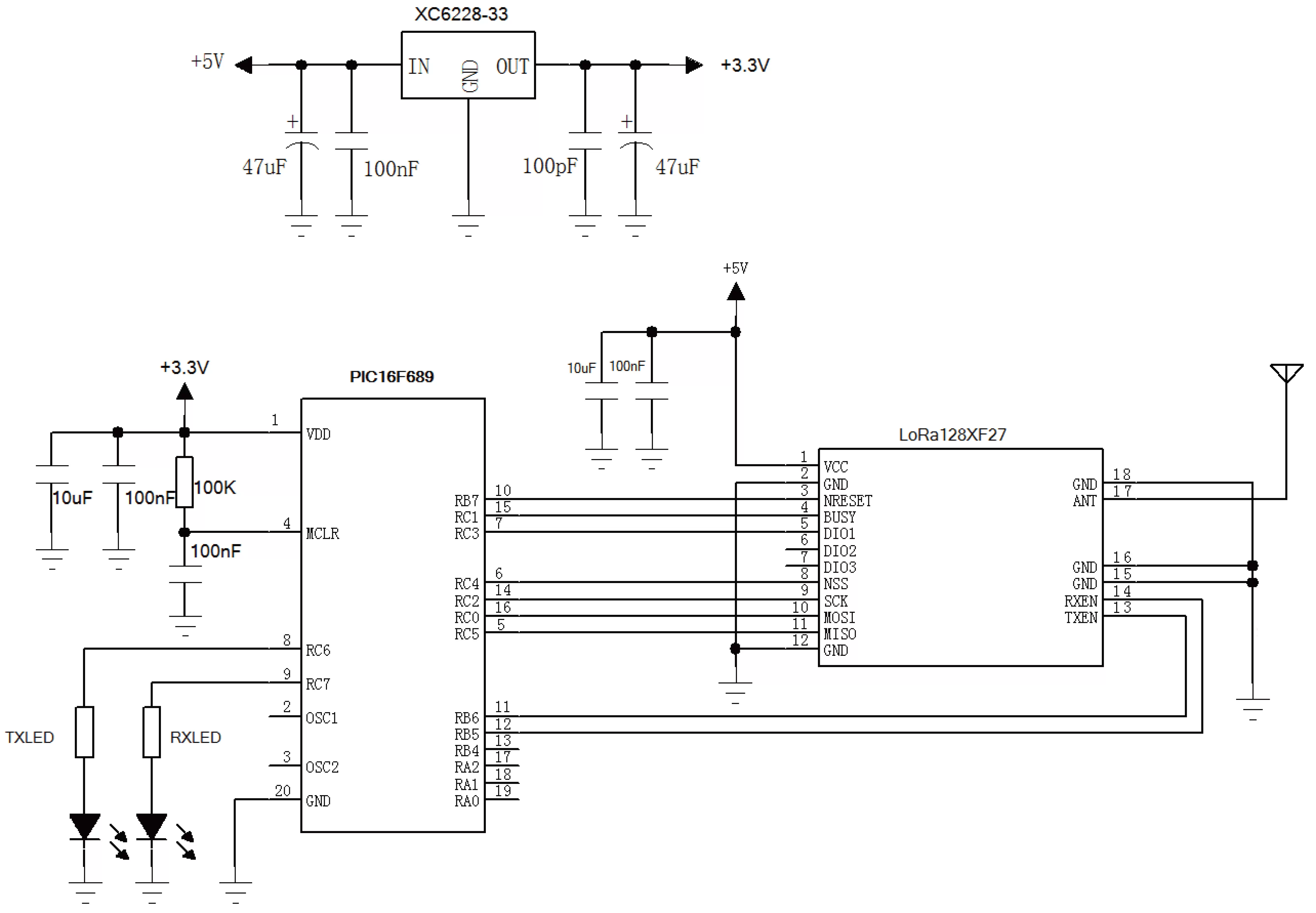

Remarque : lorsque l'alimentation est de 5 V, le niveau haut de toutes les E/S est de 3,3 V.

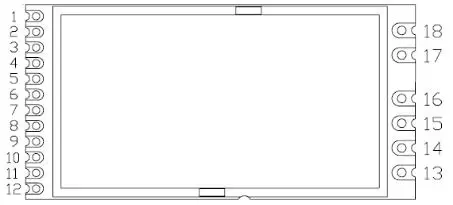

| Broche NON | Nom de la broche | E/S | Norme de niveau | Description |
| 1 | VCC | - | 2,0-5,5 V | Connecté au pôle positif de l'alimentation |
| Remarque : dans le module LoRa1280F27-TCXO, la broche 2 est TCXOEN | ||||
| 2 | GND | - | Mise à la terre | |
| Remarque : dans le module LoRa1280F27-TCXO, la broche 2 est TCXOEN | ||||
2 | TCXOEN | je | 2,0-3,3 V | Allumez TCXO : tirez TCXOEN avant de contrôler le SX1280 pour le réinitialiser ; Attendez au moins 3 ms pour attendre la fin du démarrage de TCXO ; 3. Lors de l'utilisation du module 1280, TCXOEN doit toujours maintenir un niveau élevé ; Désactivez TCXO (si le module doit passer en mode veille) : appelez la fonction SetSleep() pour faire passer le module en mode veille ; Retardez au moins 1 ms pour attendre la fin de la veille du module ; Déroulez TCXOEN pour désactiver TCXO ; |
| 3 | NRESET | je | 0-3,3V | Goupille de déclenchement de réinitialisation de la puce, actif faible |
4 | OCCUPÉ | Ô | 0-3,3V | Broche d'indicateur d'état (voir les spécifications SX1280/1281 pour plus de détails) |
5 | DIO1 | Ô | 0-3,3V | Directement connecté à la broche de la puce, IO à usage général configurable (voir la spécification de la puce SX1280/1281 pour plus de détails) |
6 | DIO2 | Ô | 0-3,3V | Directement connecté à la broche de la puce, IO à usage général configurable (voir la spécification de la puce SX1280/1281 pour plus de détails) |
7 | DIO3 | Ô | 0-3,3V | Directement connecté à la broche de la puce, IO à usage général configurable (voir la spécification de la puce SX1280/1281 pour plus de détails) |
| 8 | SNS | je | 0-3,3V | Broche de sélection de puce de module |
| 9 | SCK | je | 0-3,3V | Broche d'entrée d'horloge SPI |
| 10 | MOSI | je | 0-3,3V | Broche d'entrée de données SPI |
| 11 | MISO | Ô | 0-3,3V | Broche de sortie de données SPI |
| 12,15.16 | GND | - | - | Connecté au pôle négatif |
13 | TXEN | je | 0-3,3V | Broche de contrôle de transmission (niveau haut lors de la transmission, niveau bas lors de la réception) |
14 | RXEN | je | 0-3,3V | Broche de contrôle de réception (niveau haut lors de la réception, niveau bas lors de la transmission) |
| 17 | FOURMI | - | - | Connectez-vous avec une antenne coaxiale de 50 ohms |
| 18 | GND | - | - | Connecté au pôle négatif |
