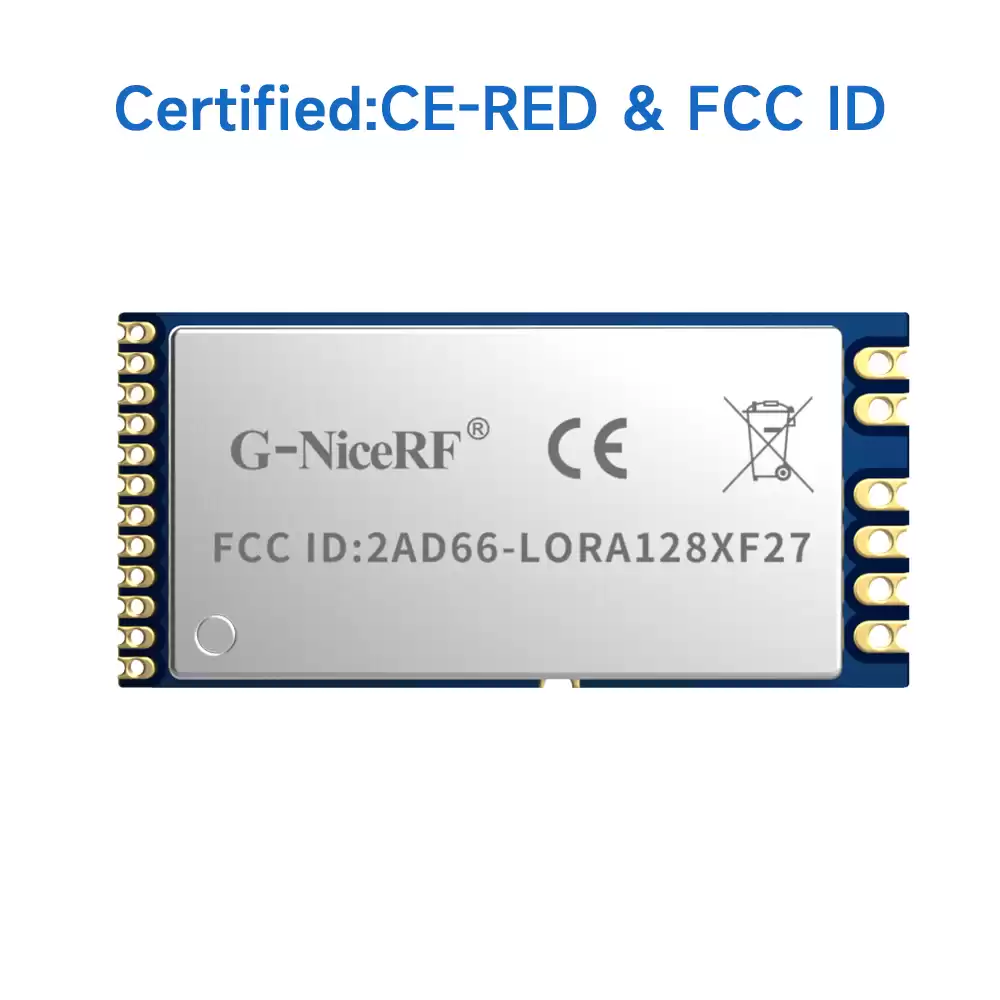

Certification: Others
Modulation: LoRa
Chip: SX1280
Interface: SPI
Output Power: 500mW
Frequency: 2.4GHz
Taille (mm):31.54 * 15.8
★ Les paramètres suivants sont obtenus en connectant l'instrument avec un axe de cuivre de 50 ohms: @ VCC = 5 V.
Paramètre | Min. | Typ. | Max. | Unité | Condition |
Condition de fonctionnement | |||||
Tension de travail | 2 | 5 | 5.5 | V | |
Plage de température | -40 | 85 | ° C | ||
Consommation actuelle | |||||
Courant TX | <600 | mame | @ VCC = 5V, 27dbm | ||
Courant Rx | <17 | mame | @Ordinary Crystal | ||
Courant de sommeil | <7 | ua | |||
Paramètre RF | |||||
Gamme de fréquences | 2400 | 2500 | MHz | ||
Taux de données | 0,476 | 202 | Kbps | @Lora | |
260 | 1300 | Kbps | @Flrc | ||
125 | 2000 | Kbps | @Fsk | ||
Puissance de sortie | 1 | 27 | dbm | ||
Puissance de sortie maximale | 26 | 26.5 | 27 | dbm | @ VCC = 5V |
Recevoir une sensibilité | -132 | dbm | Lora@0.476 kbps |
Interface | IPS |
Ébrécher | SX1281 |
Fréquence | 2,4 GHz |
Modulation | LoRa |
Puissance de sortie | 500mW |
Attestation | ID FCC, CE-ROUGE |
Remarque: Lorsque l'alimentation est 5V, le niveau élevé de tous les IO est de 3,3 V.
Épingle no | Nom de broche | E / S | Norme de niveau | Description |
1 | VCC | - | 2.0-5.5V | Connecté au pôle positif de l'alimentation |
Remarque: Dans le module LORA1280F27-TCXO, la broche 2 est tcxoen | ||||
2 | GND | - | Terrain d'électricité | |
Remarque: Dans le module LORA1280F27-TCXO, la broche 2 est tcxoen | ||||
2 | Tcxoen | je | 2.0-3.3V | Allumez TCXO: tirez TCXOEN avant de contrôler SX1280 pour réinitialiser; Retarder au moins 3 ms pour attendre que le startup TCXO se termine; 3. Pendant l'utilisation du module 1280, TCXOEN doit toujours maintenir un niveau élevé; Éteignez TCXO (si le module doit entrer en mode de sommeil): appelez la fonction setSleep () pour faire entrer le module en mode de sommeil; Retarder au moins 1 ms pour attendre l'achèvement du sommeil du module; Tirez vers le bas TCXOEN pour désactiver TCXO; |
3 | Nrésist | je | 0-3.3v | Pin de déclenchement de réinitialisation de la puce, actif bas |
4 | OCCUPÉ | O | 0-3.3v | Pin de l'indicateur d'état (voir SX1280 / 1281 Spécification pour plus de détails) |
5 | Dio1 | O | 0-3.3v | Directement connecté à la broche de puce, IO à usage général configurable (voir la spécification Chip SX1280 / 1281 pour plus de détails) |
6 | Dio2 | O | 0-3.3v | Directement connecté à la broche de puce, IO à usage général configurable (voir la spécification Chip SX1280 / 1281 pour plus de détails) |
7 | Dio3 | O | 0-3.3v | Directement connecté à la broche de puce, IO à usage général configurable (voir la spécification Chip SX1280 / 1281 pour plus de détails) |
8 | NSS | je | 0-3.3v | Pin de sélection de la puce de module |
9 | SCK | je | 0-3.3v | Pin d'entrée d'horloge SPI |
10 | Mosi | je | 0-3.3v | Broche d'entrée de données SPI |
11 | Miso | O | 0-3.3v | Broche de sortie de données SPI |
12,15.16 | GND | - | - | Connecté au pôle négatif |
13 | Txen | je | 0-3.3v | Pin de commande de transmission (niveau élevé lors de la transmission et bas niveau lors de la réception) |
14 | Rxen | je | 0-3.3v | Recevoir la broche de contrôle (niveau élevé lors de la réception, un niveau bas lors de la transmission) |
17 | FOURMI | - | - | Connectez-vous avec une antenne coaxiale de 50 ohms |
18 | GND | - | - | Connecté au pôle négatif |
