LORA1276-868: module SX1276 868MHz LORA avec protection ESD
- LORA1276-868 intègre SEMTECH RF Transmetteur Chip SX1276, qui adopte la technique de saut de fréquence de modulation de spectre de diffusion LORA. Sa distance de communication et sa sensibilité à la réception sont bien meilleures que la modulation actuelle FSK et GFSK. Le multi-signal ne s'afferce pas, même dans l'environnement de fréquence des foules; Il est livré avec de fortes performances anti-interférence. Ce commutateur d'antenne de module est intégré et contrôlé par la puce. Sa taille compacte est adaptée à une puissance de sortie de 100 MW. Il peut être largement utilisé dans la lecture des compteurs sans fil, le contrôle industriel à distance et d'autres industries.
- LORA1276-868 se conforme à des métiers sans plomb dans la production et les tests et répond aux normes ROHS et atteignent.
| Paramètre | Min. | Typ. | Max. | Unité | Condition |
| État de fonctionnement | |||||
| Tension de fonctionnement | 1.8 | 3.3 | 3.7 | V | |
| Plage de température | -40 | 85 | ℃ | ||
| Consommation actuelle | |||||
| Courant de réception | 10.8 | mA | |||
| Courant d'émission | 120 | mA | @20dBm | ||
| Courant de sommeil | 1 | uA | |||
| Paramètre RF | |||||
| Gamme de fréquence | 848 | 868 | 888 | MHz | @868MHz |
| Débit de données | 1.2 | 300 | Kbit/s | FSK | |
| 0,018 | 37,5 | Kbit/s | Lorraine | ||
| Puissance de sortie | -1 | 20 | dBm | ||
| Sensibilité de réception | -123 | dBm | Données @FSK = 1,2 kbps, Fdev = 10 kHz | ||
| -139 | dBm | @Lora BW=125KHz_SF = 12_CR=4/5 | |||
| Interface | Spice |
| Ébrécher | SX1276 |
| Fréquence | 868 MHz |
| Modulation | Lora |
| Puissance de sortie | 100 MW |
Caractéristiques du module LoRa SX1276 LoRa1276
- Gamme de fréquences : 868 MHz (personnalisable 137-1 020 MHz)
- Sensibilité : -139 dBm @Lora
- Puissance de sortie maximale : 20 dBm
- Faible courant de réception : 10,8 mA
- Courant de sommeil < 1,5 uA
- Taux de transfert de données : 1,2-300 Kbps @FSK 0,018-37,5 Kbps @Lora
- Mode de modulation Lora、FSK、GFSK
- Protection ESD intégrée
- Plage dynamique RSSI de 127 dB
- 256 octets FiFo&CRC
- Fonction de saut de fréquence
- Capteur de température intégré et indicateur de batterie faible
- Plage de température de fonctionnement : -40 ~ +85 °C
Applications du module LoRa SX1276 LoRa1276
- Relevé de compteur à distance
- Contrôle industriel
- Télédétection domotique
- Contrôle des jouets
- Réseau de capteurs
- Surveillance de la pression des pneus
- Surveillance de la santé
- Périphériques PC sans fil

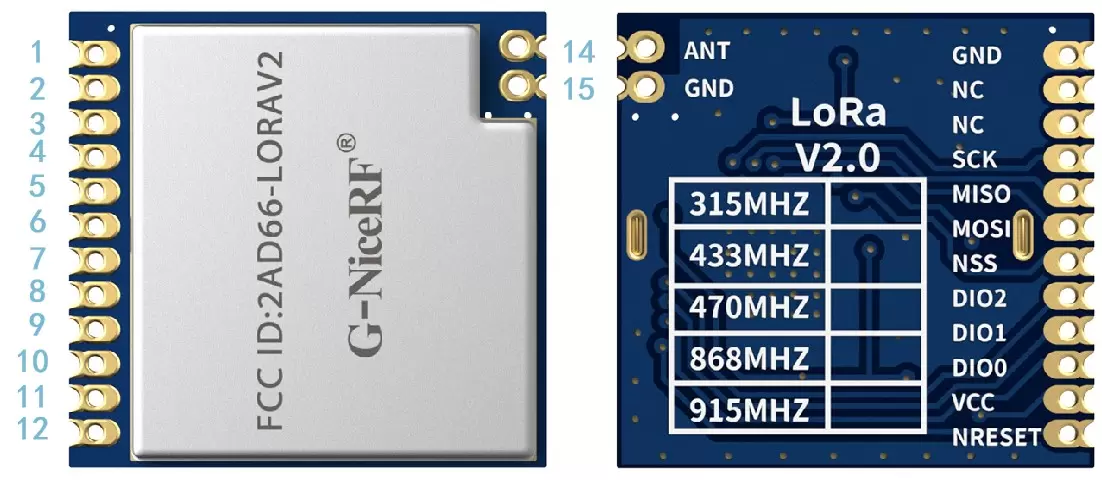

| Broche NO. | Nom de la broche | Description |
| 1 | GND | mise à la terre |
| 2 | Caroline du Nord | Vide |
| 3 | Caroline du Nord | Vide |
| 4 | SCK | Horloge série pour interface SPI |
| 5 | MISO | Sortie SPI pour les données SPI |
| 6 | MOSI | Entrée SPI pour les données SPI |
| 7 | SNS | Activation SPI |
| 8 | DIO2 | E/S numériques, personnalisables |
| 9 | DIO1 | E/S numériques, personnalisables |
| 10 | DIO0 | E/S numériques, personnalisables |
| 11 | VCC | Alimentation connectée (3,3 V par défaut) |
| 12 | NRESET | Réinitialiser l'entrée |
| 13 | GND | mise à la terre |
| 14 | FOURMI | Connectez-vous avec une antenne coaxiale de 50 ohms |
