LoRa1268 : Module sans fil SX1268 160 mW avec protection ESD
- Le module sans fil LoRa1268 utilise le composant SX1268 de Semtech, avec des courants de réception et de veille ultra-faibles et une sensibilité de -148 dBm. Un oscillateur à quartz 64 kHz intégré permet de réveiller périodiquement le microcontrôleur avec une faible consommation d'énergie. Le commutateur d'antenne du module est intégré et contrôlé par la puce, ce qui économise les ressources du microcontrôleur externe. Sa taille compacte et sa puissance de sortie de 22 dBm (160 mW) offrent de grands avantages pour les applications IoT et alimentées par batterie.
- LoRa1268 est conforme aux normes de production et de test sans plomb et répond aux normes RoHS et Reach.
| Paramètre | Min. | Typique | Max. | Unité | Condition |
| État de fonctionnement | |||||
| Tension de fonctionnement | 1.8 | 3.3 | 3.7 | V | |
| Plage de température | -40 | 25 | 85 | °C | |
| Consommation actuelle | |||||
| courant RX | < 5 | mA | @ oscillateur à cristal | ||
| courant TX | < 110 | mA | @433MHz @490MHz | ||
| Courant de sommeil | 1.9 | uA | Mode OFF (mode VEILLE avec démarrage à froid) Tous les blocs sont désactivés | ||
| 2.3 | uA | Mode SLEEP (mode SLEEP avec démarrage à chaud) Configuration conservée | |||
| 2.9 | uA | Mode SLEEP (Mode SLEEP avec démarrage à chaud) Configuration conservée + RC64k | |||
| 0,56 | mA | Mode STDBY_RC, RC13M, XOSC désactivé | |||
| 2,35 | mA | Mode STDBY_XOSC, XOSC activé | |||
| Paramètre RF | |||||
| Gamme de fréquences | 400 | 433 | 450 | MHz | à 433 MHz |
| 470 | 489,92 | 510 | MHz | à 470 MHz | |
| Puissance de sortie | -15 | 22 | dBm | ||
| Sensibilité de réception | -133 | dBm | @LoRa BW=125KHz_SF = 10_CR=4/5 | ||
| Interface | SPI |
| Ébrécher | SX1268 |
| Fréquence | 433 MHz, 470 MHz |
| Modulation | LoRa |
| Puissance de sortie | 160 mW |
Caractéristiques du module sans fil LoRa1268 SX1268
- Gamme de fréquences : 433/490 MHz (personnalisable 150-520 MHz)
- Sensibilité : -148 dBm @LoRa
- Puissance de sortie maximale : 22 dBm (160 mW)
- Oscillateur à cristal de haute précision de qualité industrielle
- Lora,(G)FSK
- 256 octets FiFo
- Taux de transfert de données : 0,6-300 kbit/s @FSK 0,018-62,5 kbit/s @LoRa
Applications du module sans fil LoRa1268 SX1268
- Relevé de compteurs industriels
- Gestion des capteurs de stationnement
- Automatisation industrielle
- Capteur agricole
- Ville intelligente
- Télécommande
- lampadaires
- Gestion logistique
- Capteur environnemental
- Produits de santé
- Produits de sécurité
- Gestion d'entrepôt

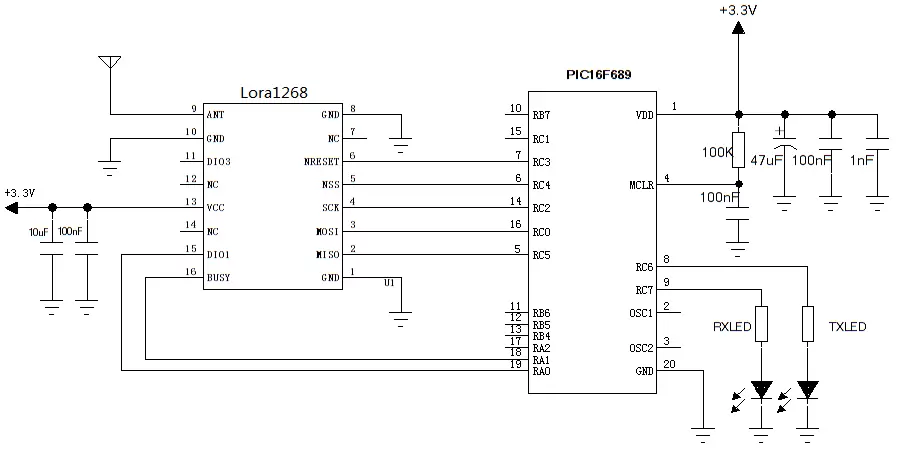

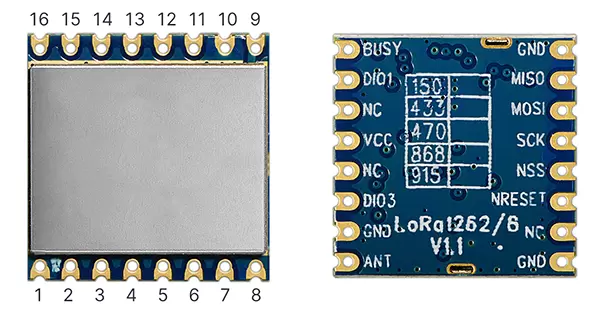

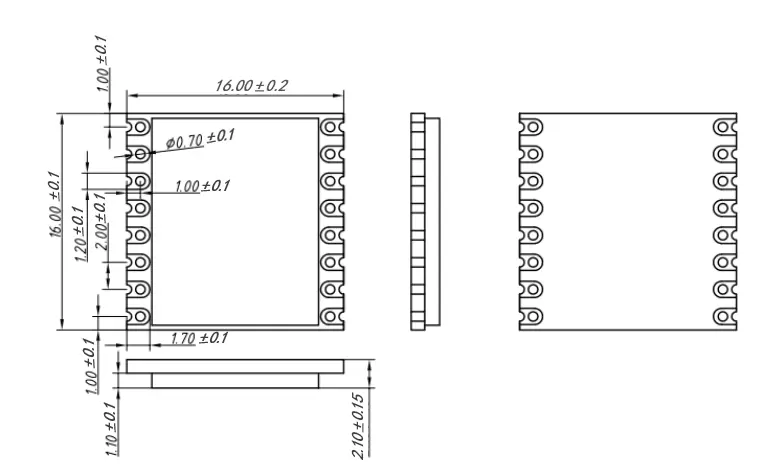

| Broche N° | Nom de la broche | Description |
| 1 | GND | terre d'alimentation |
| 2 | MISO | Sortie SPI pour les données SPI |
| 3 | MOSI | Entrée SPI pour les données SPI |
| 4 | SCK | Horloge série pour interface SPI |
| 5 | NSS | Activation SPI |
| 6 | NRESET | Réinitialiser l'entrée |
| 7, 12, 14 | Caroline du Nord | Vide |
| 8 | GND | terre d'alimentation |
| 9 | FOURMI | Connectez-vous avec une antenne coaxiale de 50 ohms |
| 10 | GND | terre d'alimentation |
| 11 | DIO3 | E/S numériques |
| 13 | VCC | Alimentation connectée (par défaut 3,3 V) |
| 15 | DIO1 | E/S numériques |
| 16 | OCCUPÉ | Utilisé pour l'indication d'état, voir la fiche technique pour plus de détails. |
