MiniF27 : module émetteur-récepteur sans fil LoRa 800 mW

MiniF27 : module émetteur-récepteur sans fil LoRa 800 mW

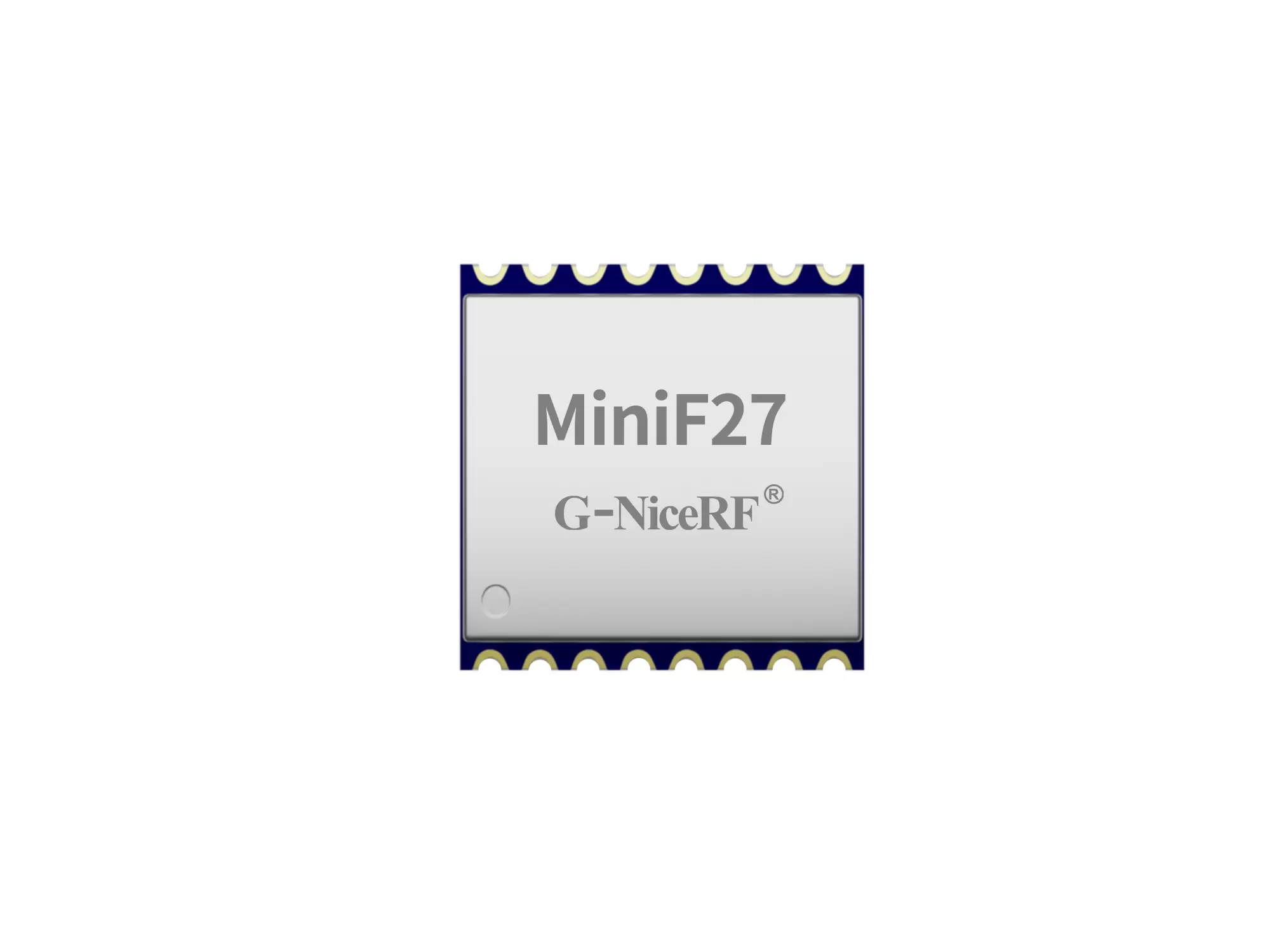

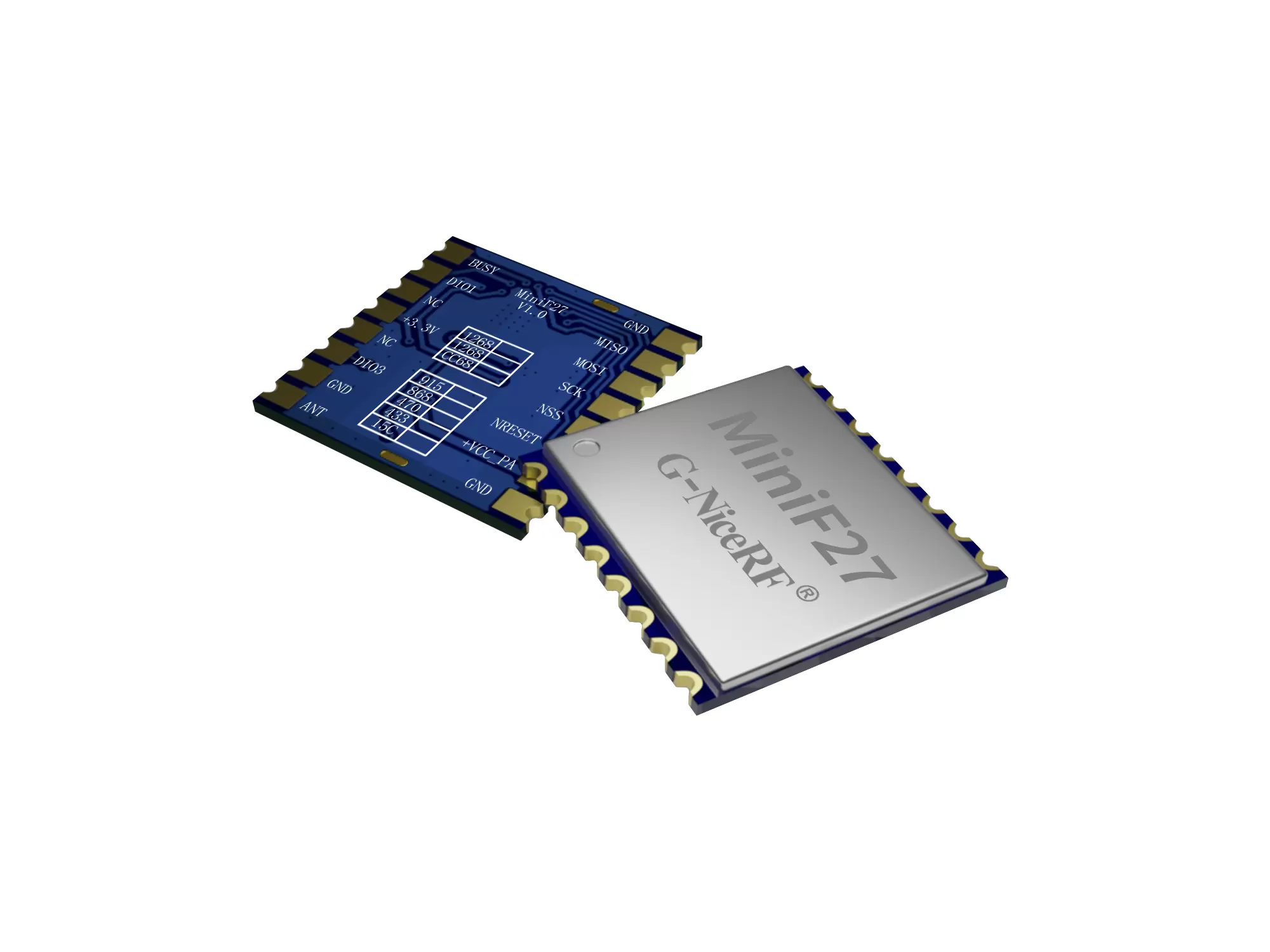

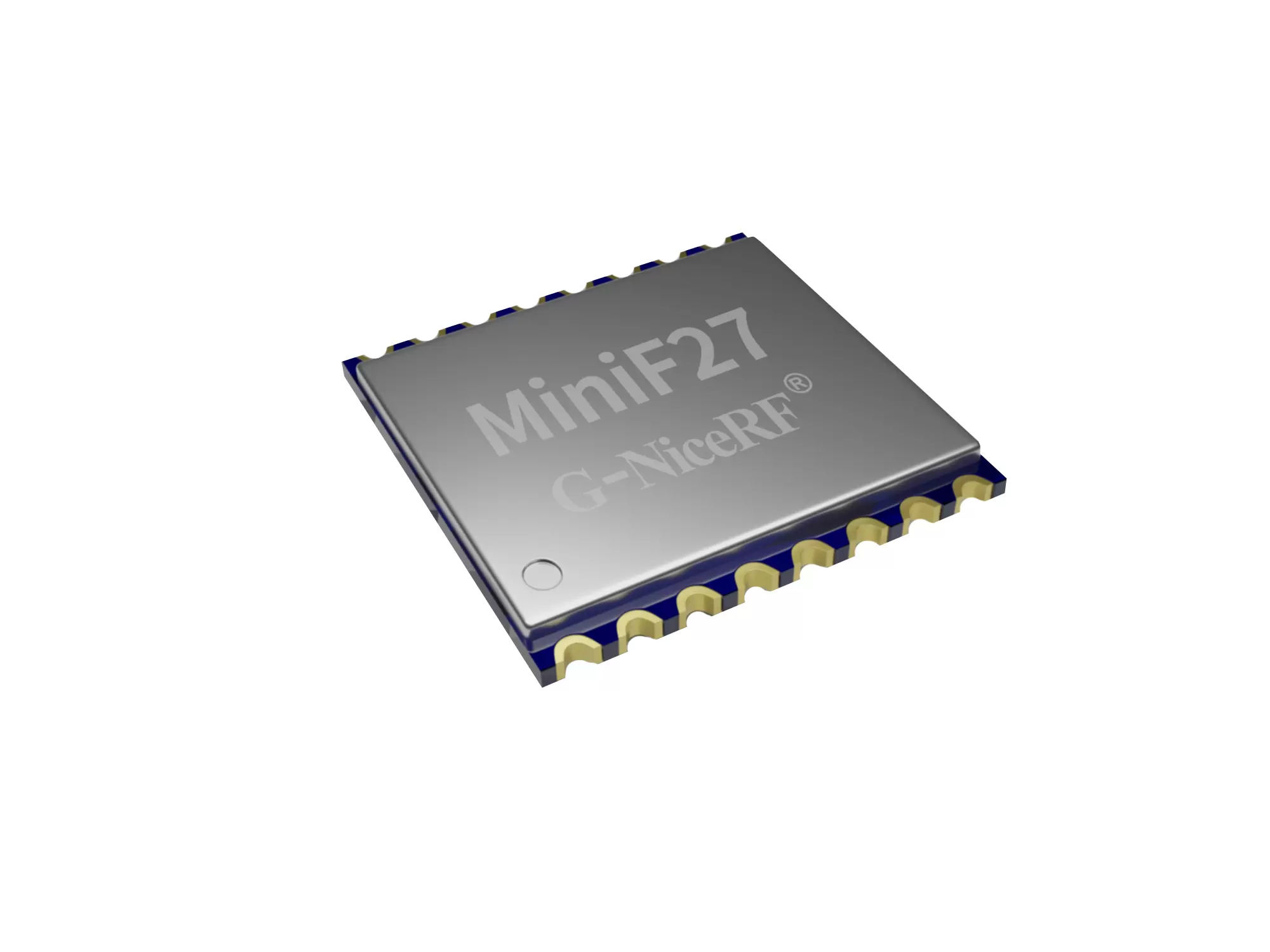

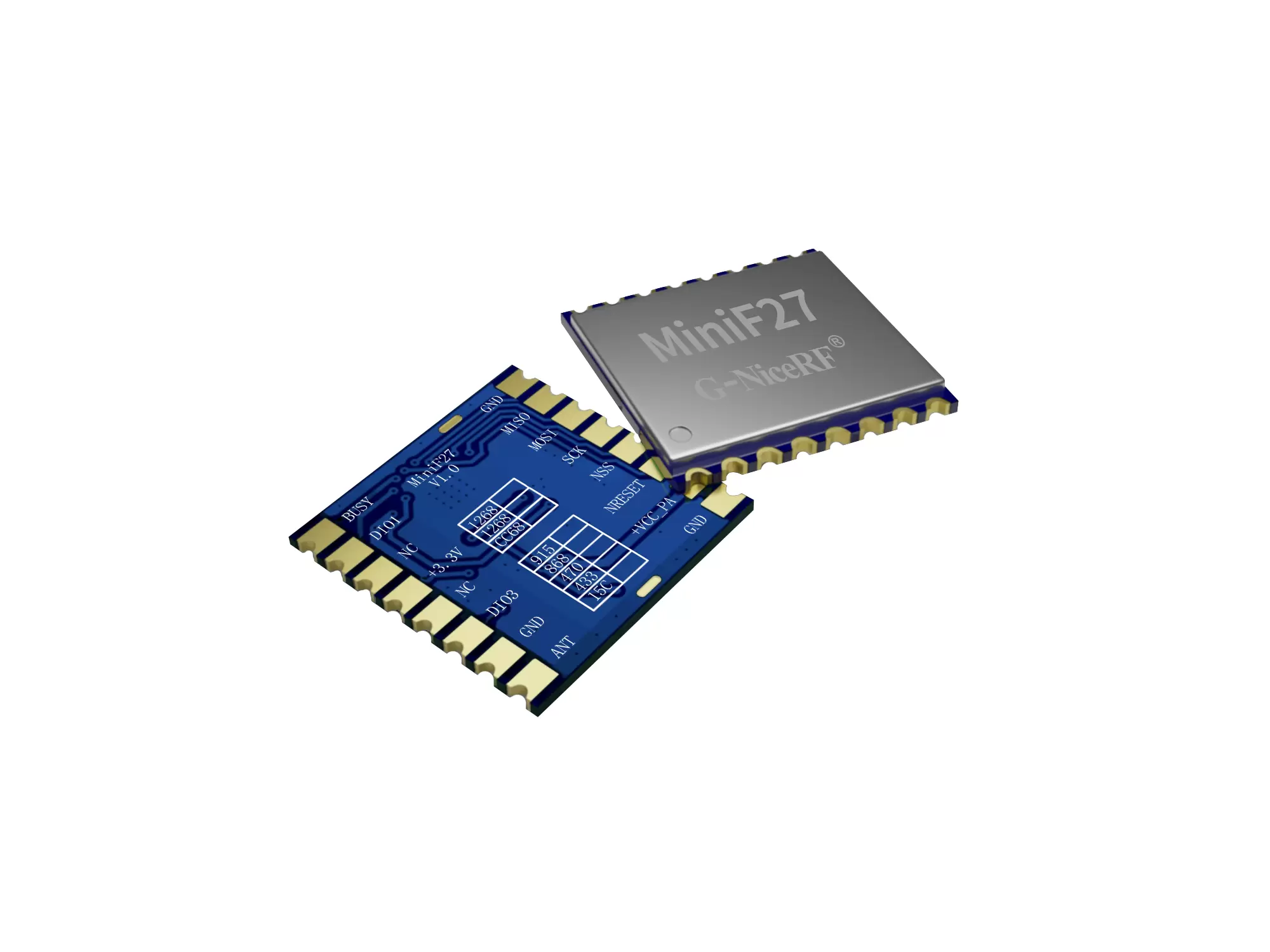

Le module sans fil MiniF27 est conçu à partir de la puce LoRa de Semtech, dotée d'un oscillateur à quartz de haute précision, de courants de réception et de veille ultra-faibles et d'une sensibilité de -148 dBm. Il peut réveiller périodiquement le microcontrôleur tout en maintenant une faible consommation d'énergie. Le commutateur d'antenne du module est contrôlé en interne par la puce, ce qui réduit la demande de ressources du microcontrôleur externe. Malgré sa taille ultra-compacte (identique à celle du LoRa1262), le MiniF27 délivre une puissance de sortie allant jusqu'à 29 dBm (800 mW). Son intégration élevée, sa compacité et sa puissance élevée en font un atout majeur pour les applications IoT et alimentées par batterie. Le
MiniF27 utilise une technologie sans plomb pour sa production et ses tests, et est conforme aux normes RoHS et Reach.

Contactez-nous

TÉLÉCHARGER

AUCUNE DONNÉE

Paramètre	Min	Type	Max	Unité	Condition
État de fonctionnement
Tension de fonctionnement	2	3.3	3. 6	V
Plage de température	-40		85	°C
Consommation actuelle
courant RX		4,5		mA	@DCDC Mode
courant RX		7.4		mA	@Mode LDO
courant TX		< 1 1 0		mA	à 20 dBm
Courant de sommeil		< 1		uA
Paramètre RF
Gamme de fréquences	40 8	433	4 50	MHz	à 433 MHz
	470	490	510	MHz	à 4 7 0 MHz
	8 5 0	868	890	MHz	@868MHz
	900	915	930	MHz	à 915 MHz
Taux de modulation	0,5		59,9	Kbps	LoRa
Puissance de sortie	- 30		20	dBm
Sensibilité de réception		-1 29		dBm	@LoRa BW= 125 KHz_SF = 9 _CR=4/5

Caractéristiques

Gamme de fréquences : 433/470 MHz (personnalisable 150-960 MHz)
Sensibilité : -148 dBm @LoRa SX1262
256 octets FiFo
Puissance de sortie maximale : 29 dBm (800 mW)
LoRa, modulation (G)FSK
Taux de transfert de données : 0,6-300 Kbps @FSK
Applications
Relevé de compteurs industriels
Gestion des capteurs de stationnement
Automatisation industrielle
Capteur agricole
Ville intelligente
Télécommande
lampadaires
Gestion logistique
Capteur environnemental
Produits de santé
Produits de sécurité
Gestion d'entrepôt

Circuit d'application du module de communication sans fil Mini27

Définition des broches du module de communication sans fil Mini27

Broche NON	Nom de la broche	Niveau IO	Description
1,8,10	GND		terre d'alimentation
2	MISO	0-3,3 V	Sortie SPI pour les données SPI
3	MOSI	0-3,3 V	Entrée SPI pour les données SPI
4	SCK	0-3,3 V	Entrée d'horloge SPI
5	NSS	0-3,3 V	Entrée de sélection de puce SPI
6	NRESET	0-3,3 V	Réinitialiser l'entrée
7	+VCC_PA		Broche d'alimentation connectée à l'amplificateur interne. Plus la tension est élevée, plus la puissance est élevée. Plage de tension : 3,3-5 V.
9	FOURMI		Connectez-vous à une antenne coaxiale 50Ω
11	DIO3	0-3,3 V	Il peut être personnalisé comme indicateur de signal d'interruption. Pour plus de détails, consultez la documentation de la puce.
12,14	Caroline du Nord
13	+3,3 V		Broche d'alimentation de la puce, plage de tension : 1,8-3,6 V
15	DIO1	0-3,3 V	Peut être personnalisé comme indication de signal d'interruption, voir les données de la puce pour plus de détails
16	OCCUPÉ	0-3,3 V	Utilisé pour l'indication d'état, voir la fiche technique pour plus de détails.

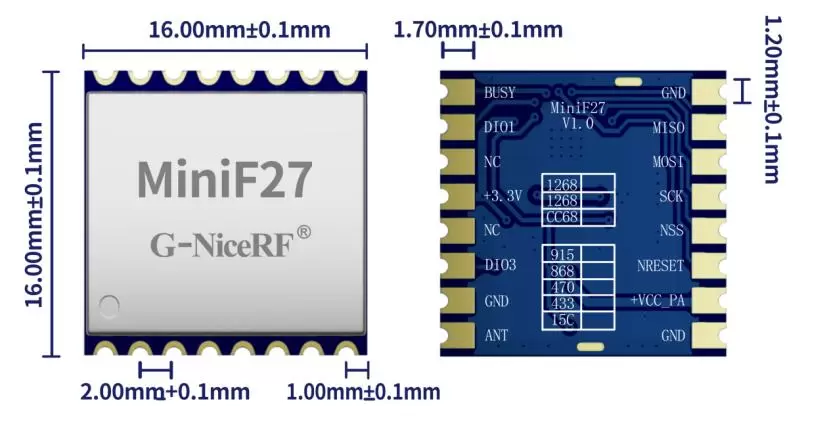

Module de communication sans fil taille Mini27
