LoRa1268F30-Mini : Module LoRa 1W compact hautes performances avec puce SX1268

LoRa1268F30-Mini est un module LoRa de petite taille, à faible courant et haute puissance. Il intègre la puce SX1268 de Semtech et un LNA externe. Il a augmenté de 4 dB sur la base de la haute sensibilité LoRa, sa distance de communication et sa sensibilité de réception dépassent de loin les autres solutions FSK et GFSK. Dans le même temps, les clients peuvent également choisir d'ajouter un filtre passe-bande pour améliorer encore la capacité anti-interférence.
Une autre caractéristique du LoRa1268F30-Mini est la basse tension. Le module sans fil est conçu avec une puissance de sortie de 30 dBm à 4 V, le courant de réception est inférieur à 11 mA et la sensibilité peut atteindre -148 dBm. Il est particulièrement adapté aux scénarios alimentés par batterie. La distance ultra longue est également très adaptée aux applications de contrôle industriel à distance.

Contactez-nous

TÉLÉCHARGER

Paramètre	Min.	Typ.	Max.	Unité	Condition
Conditions de fonctionnement
Plage de tension de fonctionnement	3	4	4.2	V	@Tension VCC
Plage de tension de fonctionnement	1.8	3.3	3.5	V	@+3,3V
Tension de température	-40	25	85	℃
Consommation actuelle
Courant de réception		<11		mA	@4V
Courant d'émission		<1000		mA	@4V 30dBm
courant de sommeil		<2		uA
Paramètre de fréquence radio
Gamme de fréquences	410	433	450	MHz	Recevez sans filtre
Gamme de fréquences	428	433	439	MHz	Ajouter un filtre pour améliorer la capacité anti-interférence
Débit de données	1.2		300	Kbit/s	@FSK
Débit de données	0,018		62,5	Kbit/s	@LoRa®
Puissance de sortie	6	31,5	30	dBm	@4V
Sensibilité de réception		-122		dBm	Données @FSK = 1,2 Kbps Fdev = 50 KHz
Sensibilité de réception		-136		dBm	@Lora BW = 125 KHz SF = 10 CR = 4/5

Caractéristiques du module LoRa SX1268 LoRa1268F30-Mini

Circuit d'application typique du module LoRa LoRa1268F30-Mini

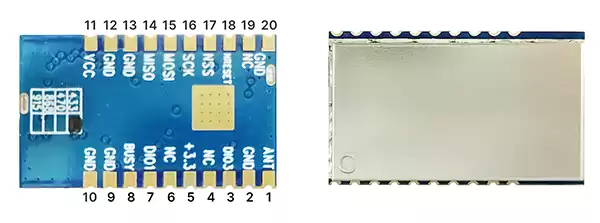

Broches du module LoRa LoRa1268F30-Mini

Numéro de broche	Définition de la broche	E/S	Norme de niveau	Description
1	FOURMI	Ô	-	Connectez-vous avec une antenne coaxiale de 50 ohms
2、20	GND			Mise à la terre
3	DIO3	je	0-3,3V	L'amplificateur de puissance active la broche, le travail de haut niveau, le sommeil de bas niveau
4、6、19	Caroline du Nord	-	-	Accrochez-vous en l'air
5	+3,3V	Ô	+3,3V	Entrée de tension de puce RF interne (1,8-3,5 V)
7	DIO1	Ô	0-3,3V	E/S numériques, personnalisables
8	OCCUPÉ	Ô	0-3,3V	Utilisé pour indiquer l'état, voir les données de la puce pour plus de détails.
9, 10, 12, 13	GND			Mise à la terre
11	VCC			Alimentation de l'amplificateur de puissance, entrée de tension positive (3,7-4,2 V)
14	MISO	Ô	0-3,3V	Sortie de données SPI
15	MOSI	je	0-3,3V	Saisie des données SPI
16	SCK	Ô	0-3,3V	Horloge SPI
17	SNS	je	0-3,3V	Entrée de sélection de puce SPI
18	NRESET	je	0-3,3V	Réinitialiser l'entrée du déclencheur

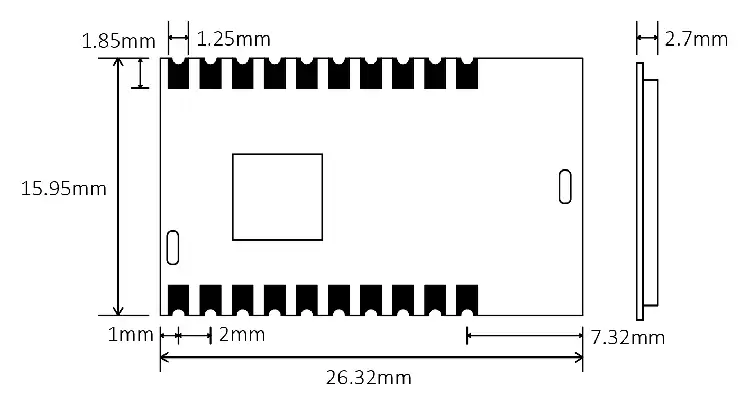

Dimensions mécaniques du module LoRa LoRa1268F30-Mini
