  • Les séries SV-MESH sont des modules rf uart de réseau MESH ultra longue distance, qui adoptent les puces Silicon Labs haute performance. Ils ont des modes de fonctionnement NODE et ROUTEUR, peuvent être automatiquement des répéteurs. Il est facile de construire un réseau sans zone aveugle ni limitation de distance. Pour éviter les interférences, SV-MESH fournit 40 canaux de fréquence et un Net ID configurable. SV-MESH est flexible mais facile à utiliser, il est livré avec de nombreux paramètres, tels que : fréquence, débit de données, puissance de sortie, Net ID, Node ID. Les utilisateurs peuvent configurer les paramètres via un PC ou le propre appareil du client.
  • SV-MESH utilise strictement un processus sans plomb pour la production et les tests, et répond aux normes RoHS et Reach.
Paramètres Min. Typ. Max. Unité Condition
État de fonctionnement
Plage de tension 3.3 5.0 6.5 V @100mW
3.3 5.0 6.5 V @500mW
4.5 5.0 6.5 V @2W
9 12 18 V @3W
9 12 30 V @5W
4.5 5.0 5.5 V @Port USB
Consommation actuelle
Courant de sommeil   < 5   uA @100 mW, 500 mW, 2 W
  < 5   mA @3W、5W
Courant de réception   25   mA @Niveau TTL
  34   mA @Niveau RS485
  33   mA @Niveau RS232
  26   mA @Niveau USB
Courant d'émission   < 95   mA @100 mW
  < 350   mA @500 mW
  < 900   mA @2W
  < 600   mA @3W
  < 1,8   UN @5W
Paramètres RF
Gamme de fréquence            414.92 433.92 453.92 MHz @433 MHz
470.92 470.92 509.92 MHz @470 MHz
849.92 868.92 888.92 MHz @868 MHz
895.92 914.92 934.92 MHz @915 MHz
Puissance de sortie -1 +20 +20 dBm 100 mW
+20 +27 +27 dBm 500 mW
+13 +33 +33 dBm 2 W
+15 +35 +35 dBm 3 W
+30 +37 +37 dBm 5 W
Débit de données 1.2 9.6 115.2 Kbit/s GFSK
Sensibilité du récepteur   -121   dBm @1,2 Kbit/s
Interface TTL, RS232, RS485, USB
Réseau ENGRENER
Fréquence 433 MHz, 470 MHz, 868 MHz, 915 MHz
Modulation (G)FSK
Puissance de sortie 100mW,500mW,1W,2W,3W,5W

Caractéristiques du module RF Uart série SV-MESH

  • Répéter automatiquement
  • Modulation GFSK
  • 40 chaînes
  • 4 octets d'ID réseau
  • ID de nœud par défaut de 2 octets
  • Paramètres série configurables
  • RSSI
  • TTL/RS232/RS485/USB en option
  • Puissance de sortie maximale : 100 mW ~ 5 W en option
  • Bande de fréquence : 433/470/868/915 MHz en option
  • Sensibilité jusqu'à -121 dBm
  • Température de fonctionnement : -40 ~ +85 °C

Applications du module RF Uart série SV-MESH

  • Contrôle des robots
  • Télémétrie télécommandée
  • Acquisition de données industrielles
  • Communication de données sans fil
  • Système de contrôle d'accès
  • Relevé de compteur à distance
  • Système de sécurité
  • Domotique

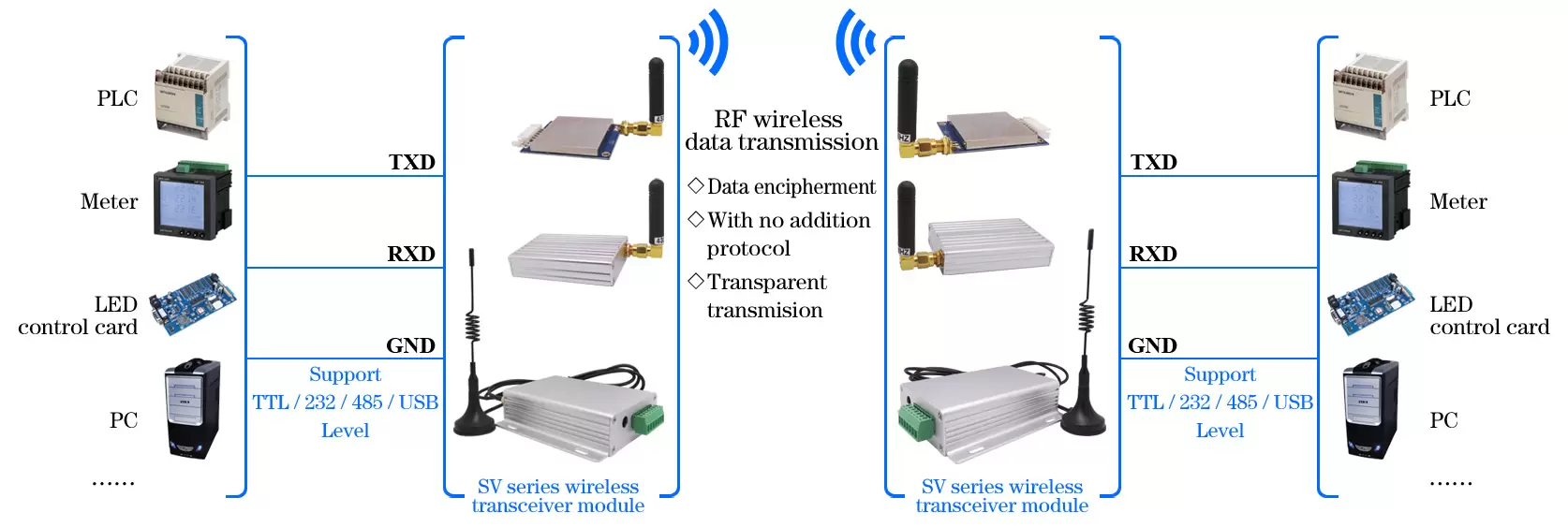

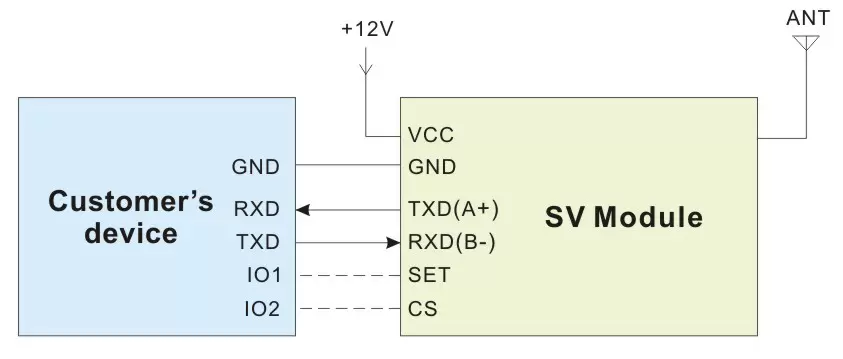

Circuit d'application typique de la série SV-MESH de modules RF Uart

SV610 :

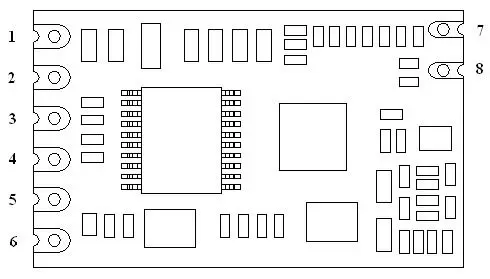

Broches du module RF Uart SV610

Numéro de broche Définition Description
1 VCC Connecté à l'alimentation positive (typique 5V)
2 GND Connecté à la terre
3 TXD TXD du module et connexion au RXD externe
4 RXD RXD du module et connexion au TXD externe
5 ENSEMBLE Activation du mode de configuration (faible pour entrer dans le mode de réglage, laisser ouvert ou connecter un niveau élevé pour quitter le mode de réglage) Valable lorsque la broche CS est haute ou laissée ouverte.
6 CS Fonctionnement du module Activer (Tirez bas pour faire passer le module en mode veille, laissez ouvert ou connectez un niveau élevé pour faire passer le module en mode de fonctionnement normal)
7 GND Connecté à la terre
8 FOURMI Connecté à une antenne (antenne coaxiale en cuivre de 50 ohms)

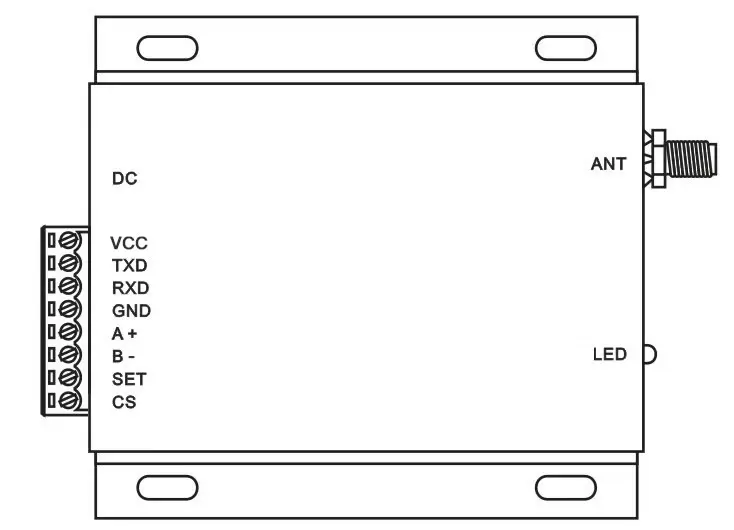

SV650 :

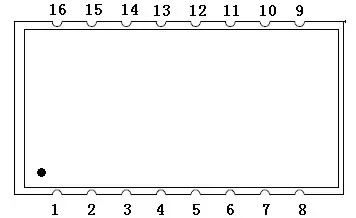

Broches du module RF Uart SV650

Numéro de broche Définition Description
1 ENSEMBLE Activation du mode de configuration (faible pour entrer dans le mode de réglage, laisser ouvert ou connecter un niveau élevé pour quitter le mode de réglage) Valable lorsque la broche CS est haute ou laissée ouverte.
2 CS Fonctionnement du module Activer (Tirez bas pour faire passer le module en mode veille, laissez ouvert ou connectez un niveau élevé pour faire passer le module en mode de fonctionnement normal)
3 LED Indicateur LED pour la transmission (actif lorsque le niveau est bas)
4 RXLED Indicateur LED pour la réception (actif lorsque le niveau est bas)
5, 6, 7, 11, 12 Caroline du Nord Nul
8, 10, 13 GND Connecté à la terre
9 FOURMI Connecté à une antenne (antenne coaxiale en cuivre de 50 ohms)
14 VCC Connecté à l'alimentation positive (typique 5V)
15 RXD/B RXD du module et connectez-vous au TXD externe (@ niveau 485, connectez-vous avec B à la sortie)
16 TXD/A TXD du module et connectez-vous au RXD externe (niveau 485, connectez-vous avec A à la sortie)

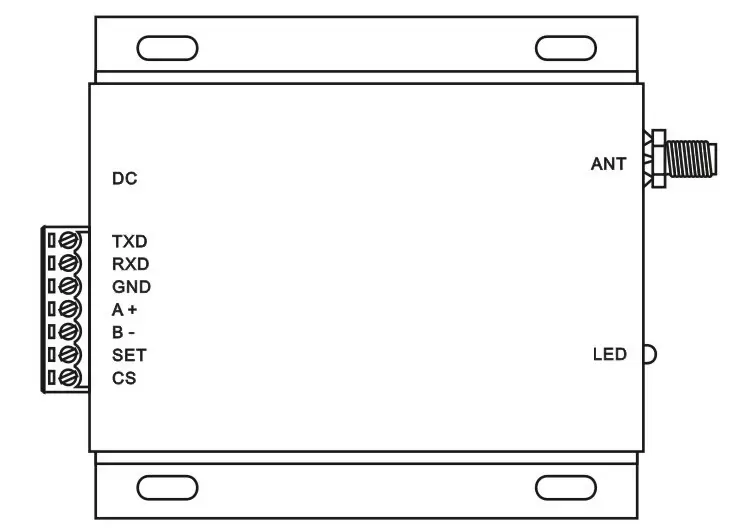

SV611, série SV651 :

Broches du module RF Uart SV611 et SV651 Définition des broches SV651

Numéro de broche Définition Description
1 VCC Connecté à l'alimentation positive (typique 5V)
2 GND Connecté à la terre
3 TXD/A TXD du module et connectez-vous au RXD externe (niveau 485, connectez-vous avec A à la sortie)
4 RXD/B RXD du module et connectez-vous au TXD externe (@ niveau 485, connectez-vous avec B à la sortie)
5 ENSEMBLE Activation du mode de configuration (faible pour entrer dans le mode de réglage, laisser ouvert ou connecter un niveau élevé pour quitter le mode de réglage) Valable lorsque la broche CS est haute ou laissée ouverte.
6 CS Fonctionnement du module Activer (Tirez bas pour faire passer le module en mode veille, laissez ouvert ou connectez un niveau élevé pour faire passer le module en mode de fonctionnement normal)

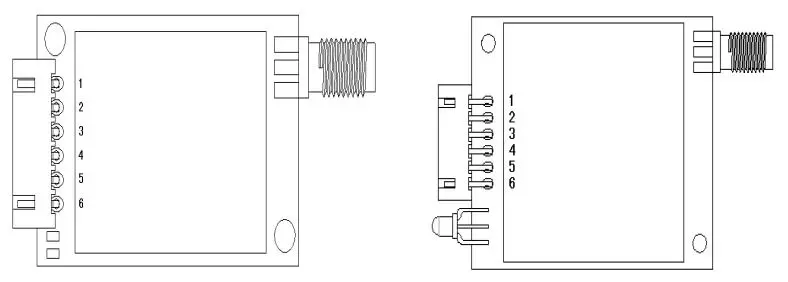

Série SV612, SV652, SV6202 :

Broches du module RF Uart SV612, SV652 et SV6202

Numéro de broche Définition Description
1 VCC Connecté à l'alimentation positive (typique 5V)
2 GND Connecté à la terre
3 TXD/A TXD du module et connectez-vous au RXD externe (niveau 485, connectez-vous avec A à la sortie)
4 RXD/B RXD du module et connectez-vous au TXD externe (@ niveau 485, connectez-vous avec B à la sortie)
5 ENSEMBLE Activation du mode de configuration (faible pour entrer dans le mode de réglage, laisser ouvert ou connecter un niveau élevé pour quitter le mode de réglage) Valable lorsque la broche CS est haute ou laissée ouverte.
6 CS Fonctionnement du module Activer (Tirez bas pour faire passer le module en mode veille, laissez ouvert ou connectez un niveau élevé pour faire passer le module en mode de fonctionnement normal)



SV613, série SV653 :

Broches du module RF Uart SV613 et SV653



SV614, série SV654 :

Broches du module RF Uart SV614 et SV654



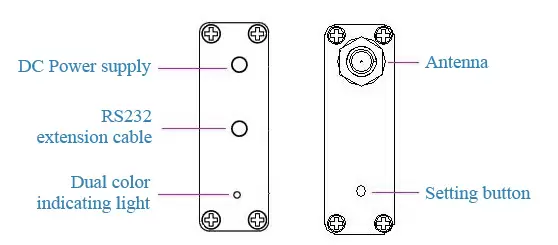

Série SV6300 :

Broches du module RF Uart SV6300

Numéro de broche Définition Description
1 TXD TXD du module et connexion au RXD externe
2 RXD RXD du module et connexion au TXD externe
3 GND Connecté à la terre
4 Un + Communication série TXD (niveau RS485)
5 B- Communication série RXD (niveau RS485)
6 ENSEMBLE Activation du mode de configuration (faible pour entrer dans le mode de réglage, laisser ouvert ou connecter un niveau élevé pour quitter le mode de réglage) Valable lorsque la broche CS est haute ou laissée ouverte.
7 CS Fonctionnement du module Activer (Tirez bas pour faire passer le module en mode veille, laissez ouvert ou connectez un niveau élevé pour faire passer le module en mode de fonctionnement normal)



Série SV6500 :

Broches du module RF Uart SV6500

Numéro de broche Définition Description
1 VCC Connectez-vous à l'alimentation positive
2 TXD Connectez-vous à TXD pour l'interface TTL ou RS232
3 RXD Connectez-vous à RXD pour l'interface TTL ou RS232
4 GND Connecté à la terre
5 A+ Connectez-vous à A+ pour l'interface RS485
6 B- Connectez-vous à B-pour l'interface RS485
7 ENSEMBLE Activation du mode de configuration (faible pour entrer dans le mode de réglage, laisser ouvert ou connecter un niveau élevé pour quitter le mode de réglage) Valable lorsque la broche CS est haute ou laissée ouverte.
8 CS Fonctionnement du module Activer (Tirez bas pour faire passer le module en mode veille, laissez ouvert ou connectez un niveau élevé pour faire passer le module en mode de fonctionnement normal)

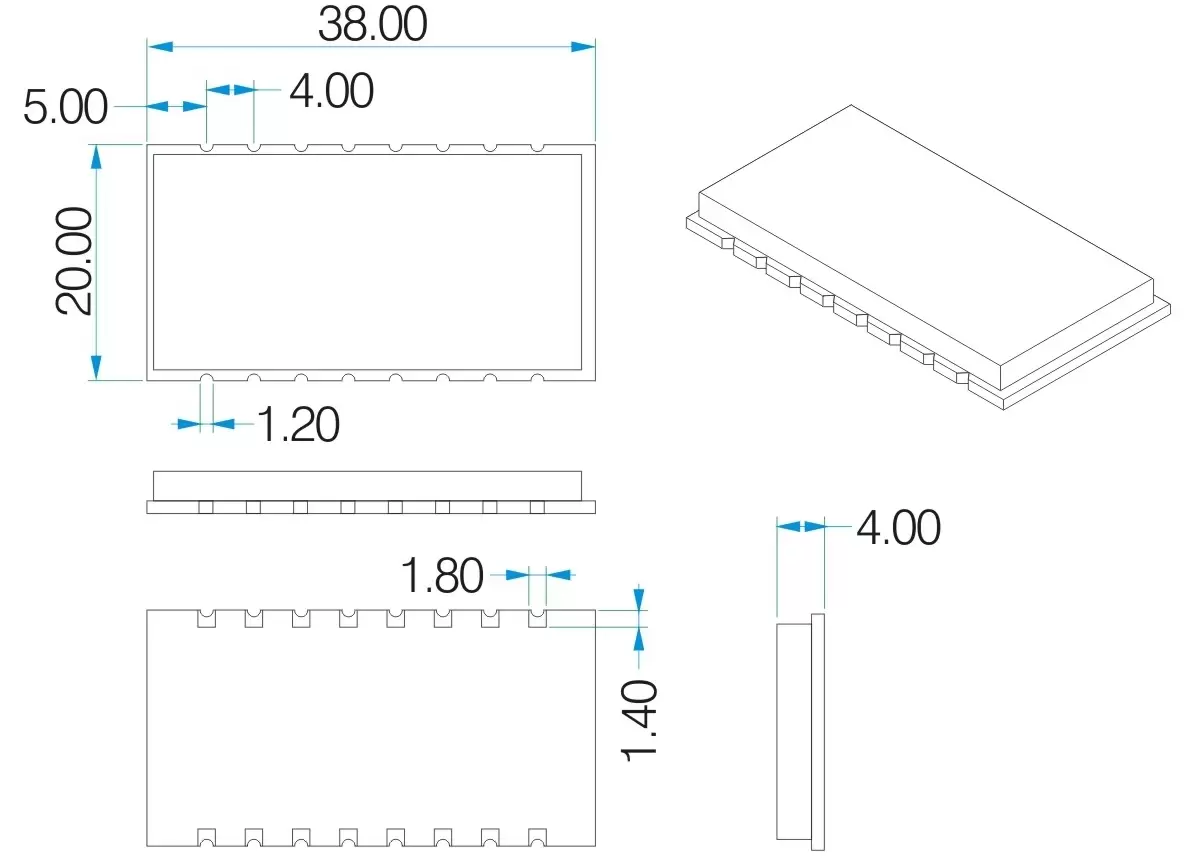

Dimensions du SV610 :

Dimensions mécaniques du module RF Uart SV610

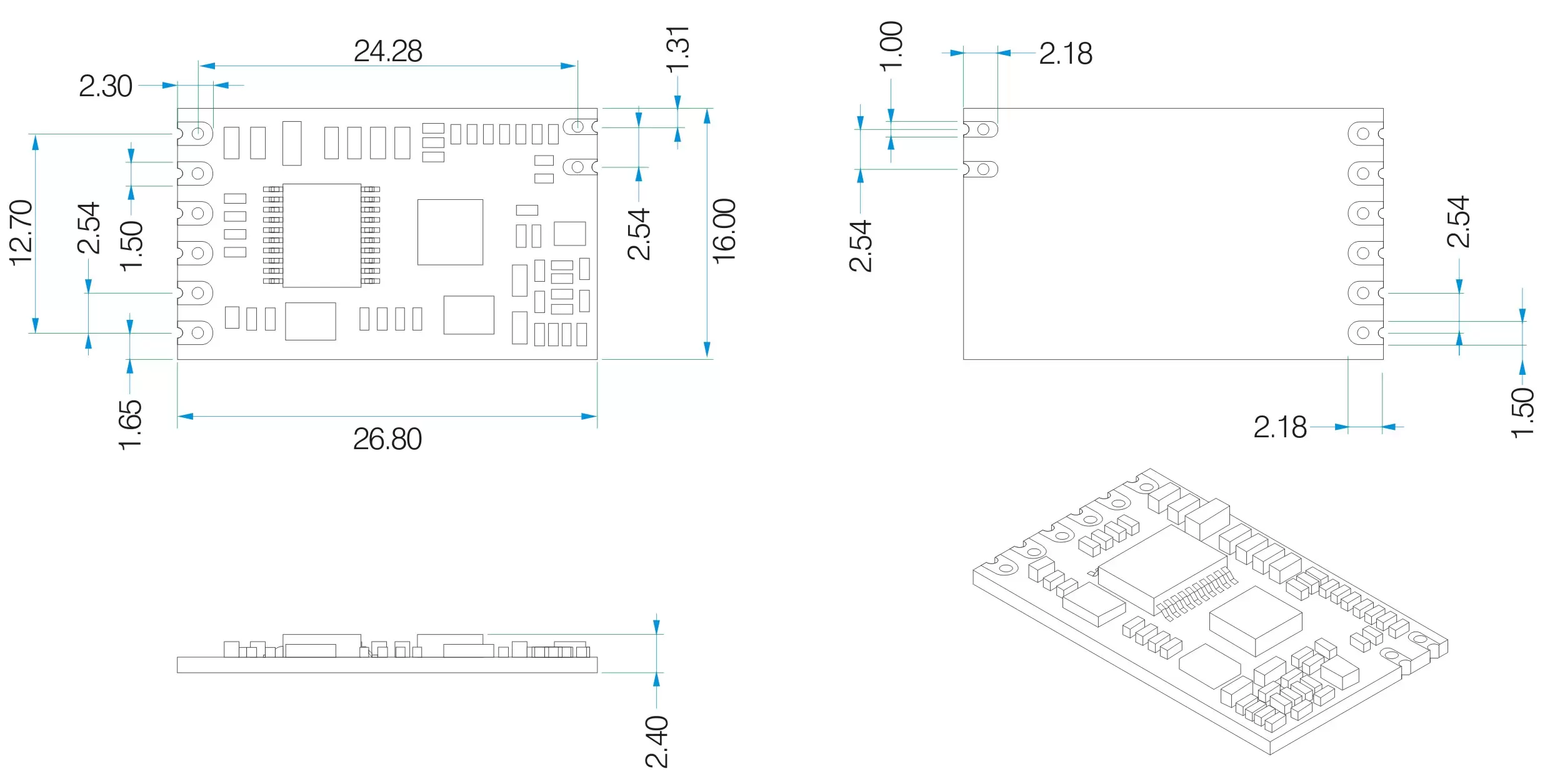

SV611Dimensions :

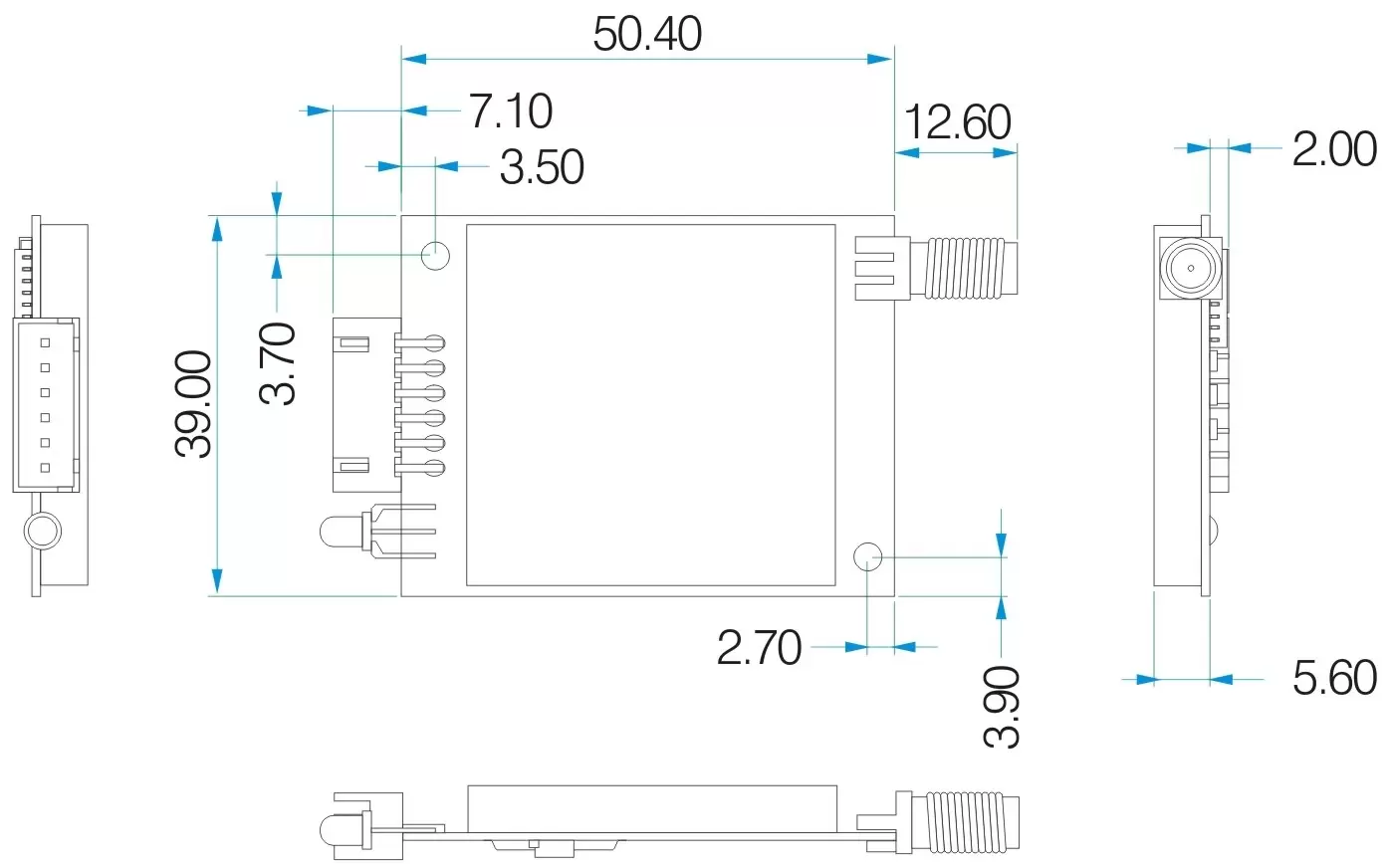

Dimensions mécaniques du module RF Uart SV611



Dimensions du SV650 :

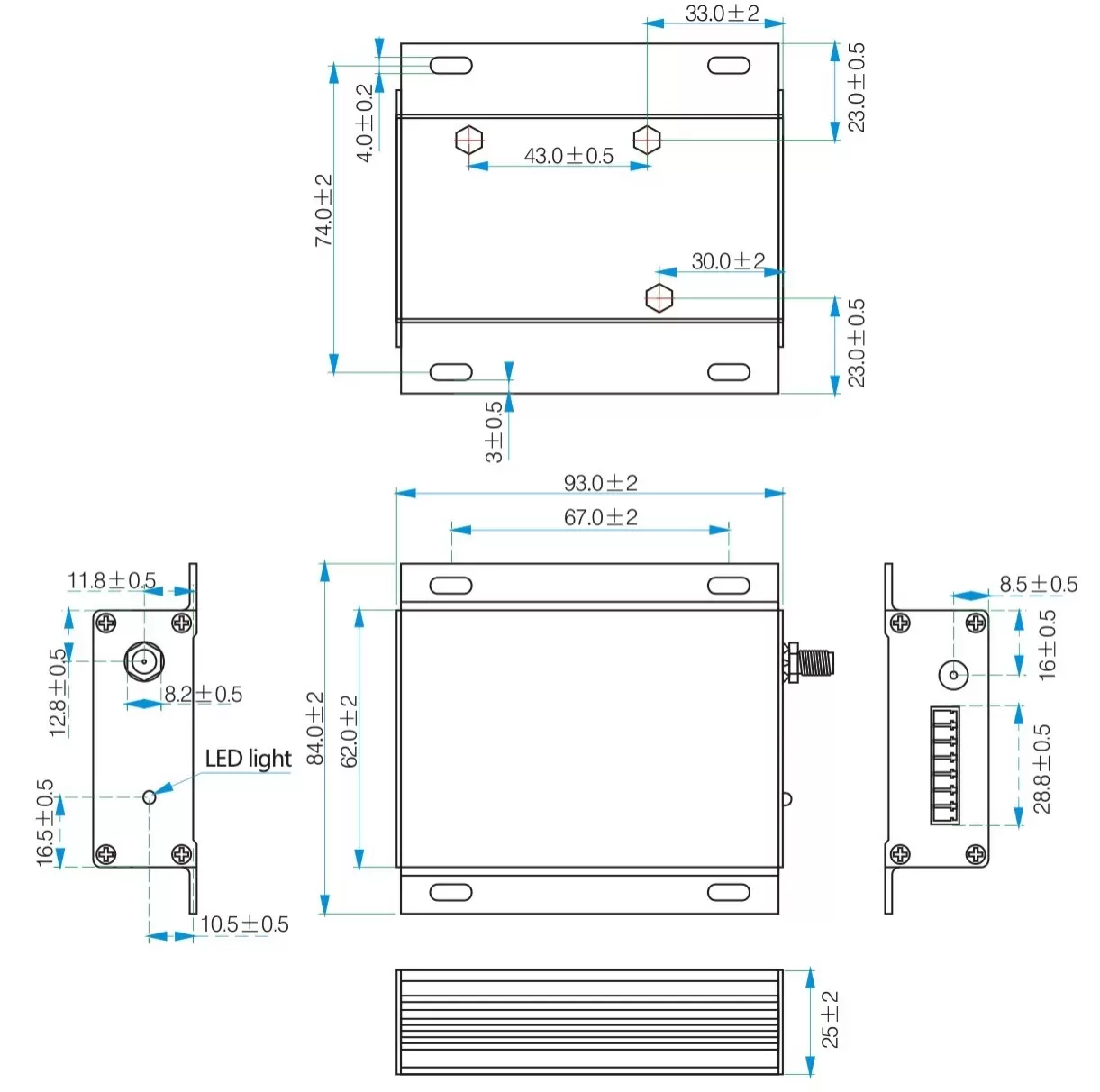

Dimensions mécaniques du module RF Uart SV650



SV651Dimensions :

Dimensions mécaniques du module RF Uart SV651

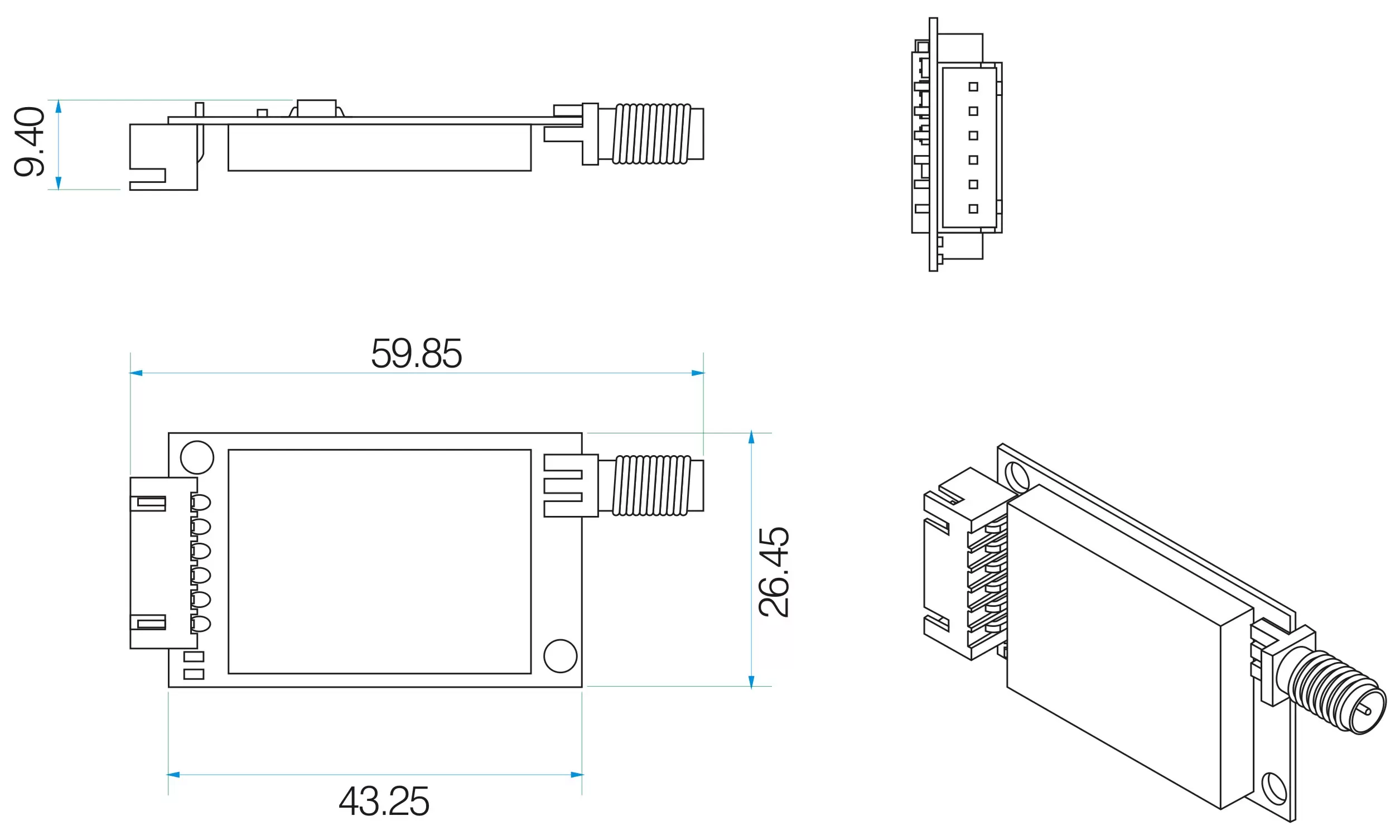

SV612, SV652, SV6202 Dimensions :

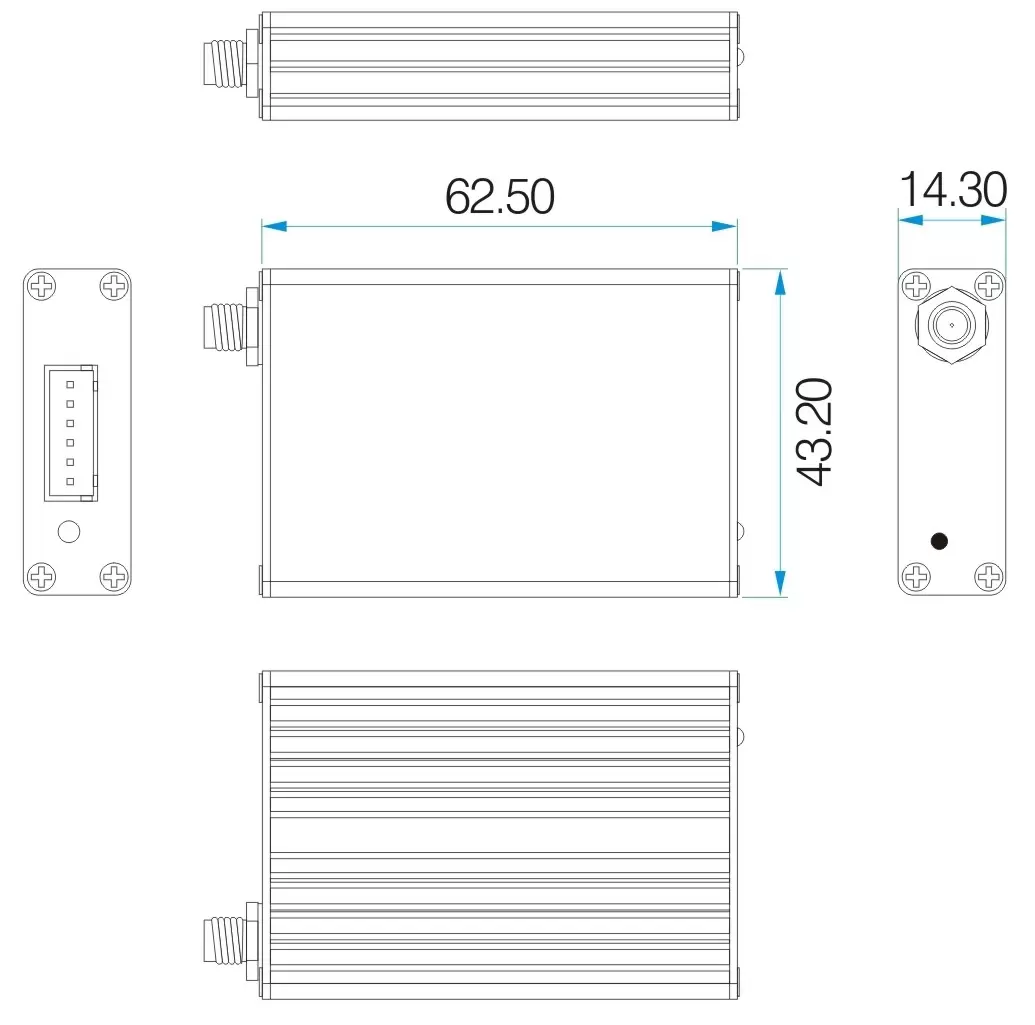

Dimensions mécaniques des modules RF Uart SV612, SV652 et SV6202



SV6300, SV6500 Dimensions :

Dimensions mécaniques des modules Uart RF SV6300 et SV6500
