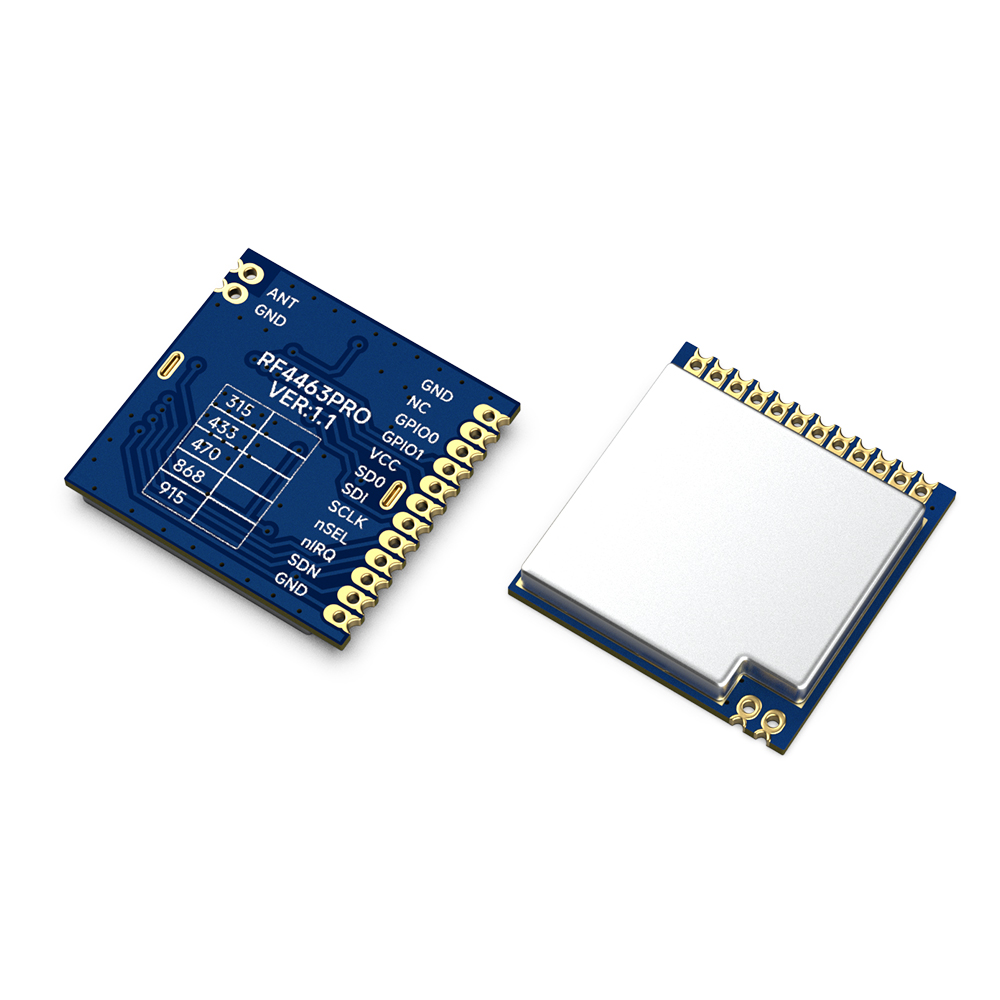

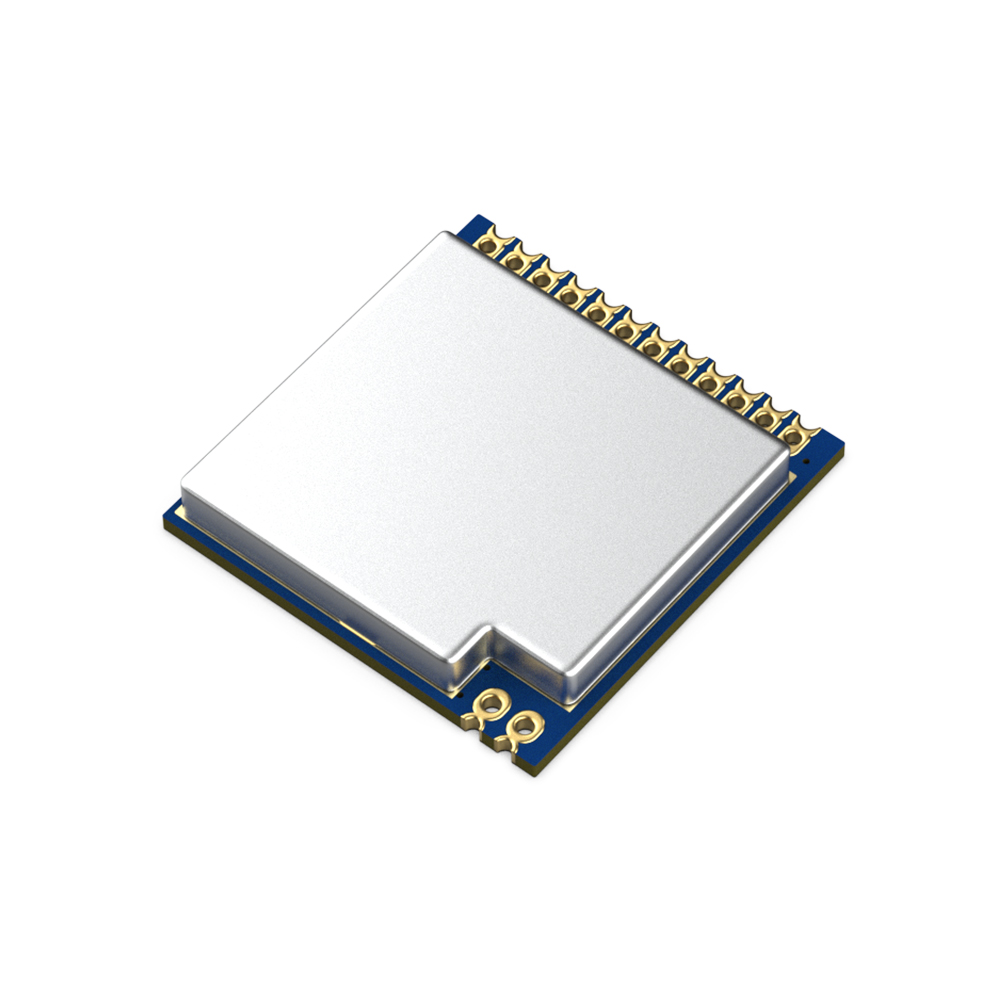

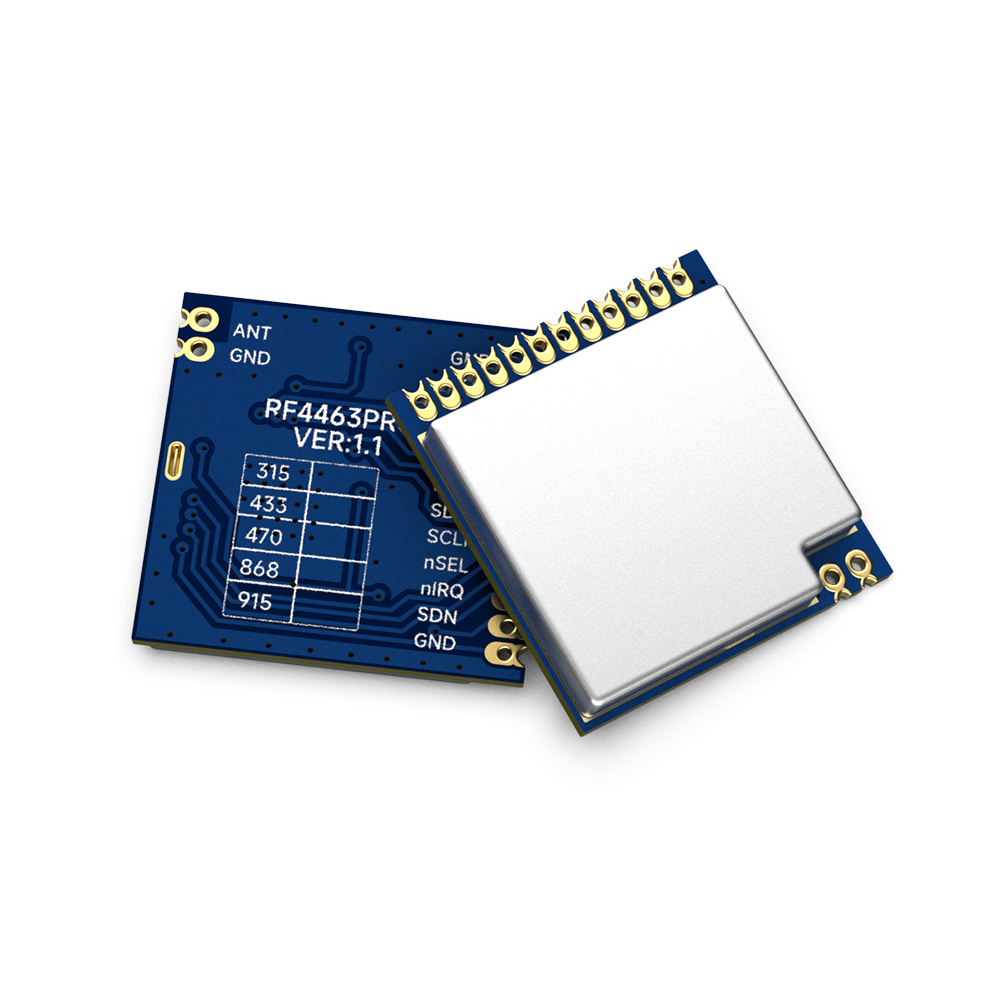

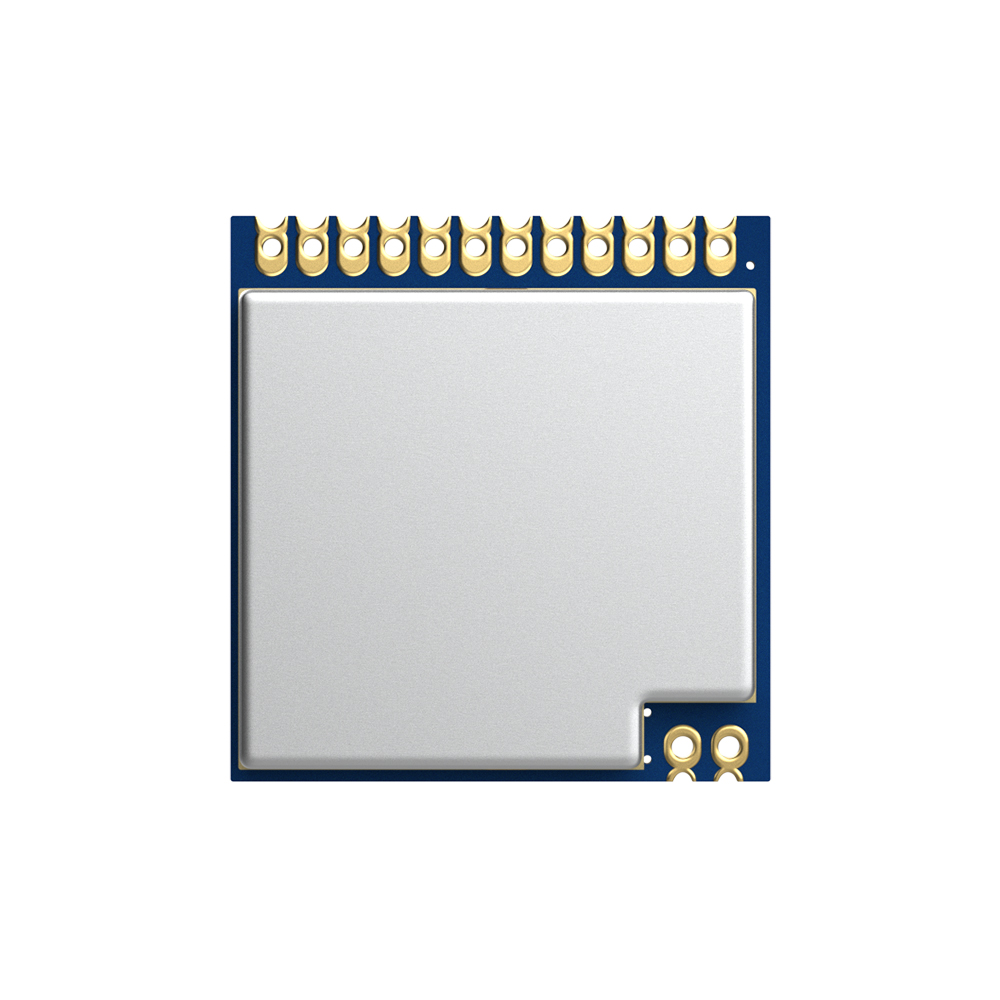

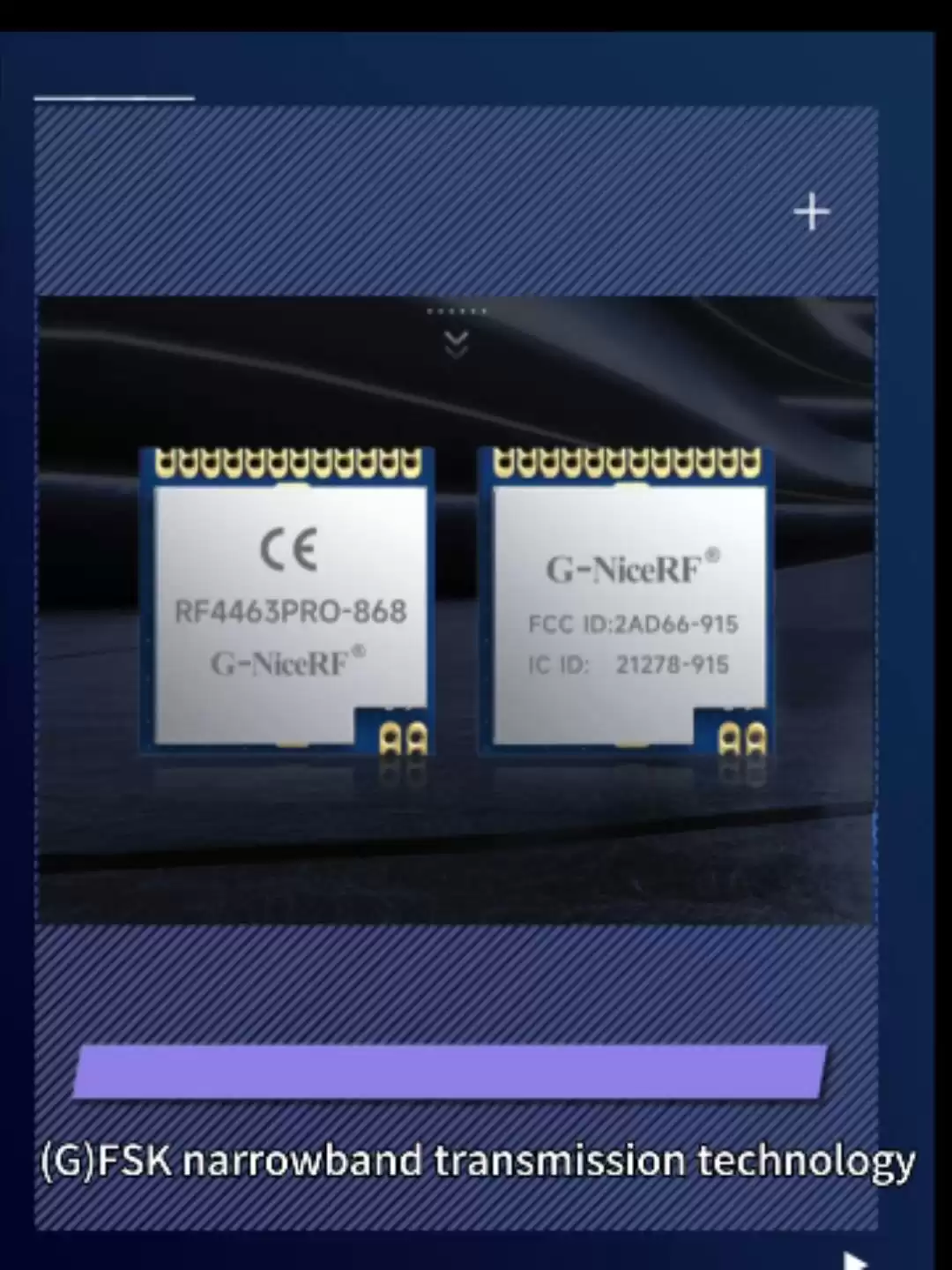

RF4463PRO-470 : Module émetteur et récepteur RF Si4463 100 mW 470 MHz

Le module émetteur et récepteur RF RF4463PRO de notre société utilise Silicon Lab si4463, qui est une puce émetteur-récepteur de bande ISM sans fil hautement intégrée. Sa sensibilité de réception extrêmement faible (-126 dBm), associée à une puissance de sortie de pointe de +20 dBm, garantit une portée étendue et des performances de liaison améliorées.
RF4463PRO utilise strictement une technologie sans plomb pour la production et les tests. Il répond également aux normes RoHS et REACH.

Contactez-nous

TÉLÉCHARGER

Modèle de commande	Type de produit
RF4463PRO-433	La bande de fréquence du centre de travail est de 433 MHz
RF4463PRO-433-CE	La bande de fréquence du centre de travail est de 433 MHz, version certifiée CE
RF4463PRO-433-FCC	La bande de fréquence du centre de travail est de 433 MHz, version certifiée FCC
RF4463PRO-490	La bande de fréquence du centre de travail est de 490 MHz
RF4463PRO-868	La bande de fréquence du centre de travail est de 868 MHz
RF4463PRO-868-CE	La bande de fréquence du centre de travail est de 868 MHz, version certifiée CE
RF4463PRO-915	La bande de fréquence du centre de travail est de 915 MHz, a passé FCC et IC

Paramètre	Min.	Tapez	Max.	Unité	Condition
État de fonctionnement
Plage de tension de fonctionnement	1.8	3.3	3.6	V
Tension de température	-40		85	℃
Consommation actuelle
Courant de réception		13.5		mA	Mode hautes performances
Courant de réception		10.7		mA	Mode basse consommation
Courant de transmission		85		mA	@20dBm
Courant de sommeil		< 0,1		uA
Paramètre RF
Gamme de fréquence	403	433	463	MHz	@433MHz
	470	490	510	MHz	@490MHz
	820	868	880	MHz	@868MHz, 19dBm
	900	915	930	MHz	@915 MHz, 18,5 dBm
Taux de modulation	0,123		1000	Kbit/s	FSK
Plage de puissance de sortie	-5		20	dBm
Sensibilité de réception		-126		dBm	@Débit de données = 500 bps

Caractéristiques de l'émetteur et du récepteur RF RF4463PRO

Gamme de fréquences : 470 (personnalisable 142-520 MHz)
Sensibilité jusqu'à -126dBm
Puissance de sortie maximale : 20 dBm
10mA @ Statut de réception
Taux de transfert de données : 0,1-1 000 Kbit/s
(G)FSK, 4(G)FSK, (G)MSK
Modes de modulation OOK et ASK
Alimentation 1,8-3,6 V
Mode d'arrêt à très faible consommation
Indicateur numérique de force du signal reçu (RSSI)
Fonction de réveil programmé
Correspondance automatique de l'antenne et contrôle du commutateur bidirectionnel
Structure de paquet de dates configurable
Détection du préambule
Registre de données de transmission et de réception de 64/128 octets (FiFo)
Détection de batterie faible
Capteur de température et convertisseurs analogique-numérique 8 bits
poids : 1,3 g
Plage de température de fonctionnement : -40 ~ +85 °C
Régulateur de tension intégré
Saut de fréquence
Fonction de réinitialisation à la mise sous tension
Fonction de réglage du cristal intégrée

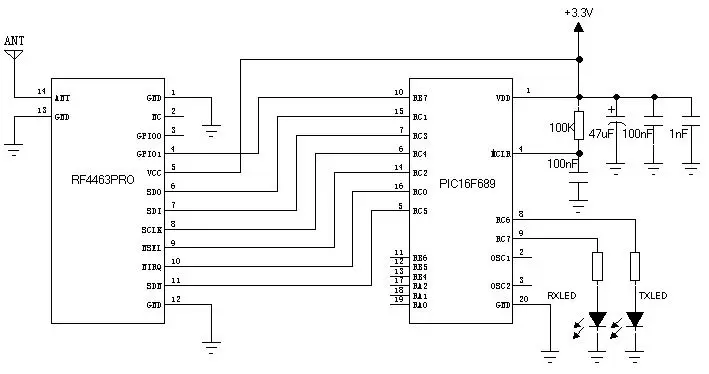

Circuit d'application typique de l'émetteur et du récepteur RF RF4463PRO

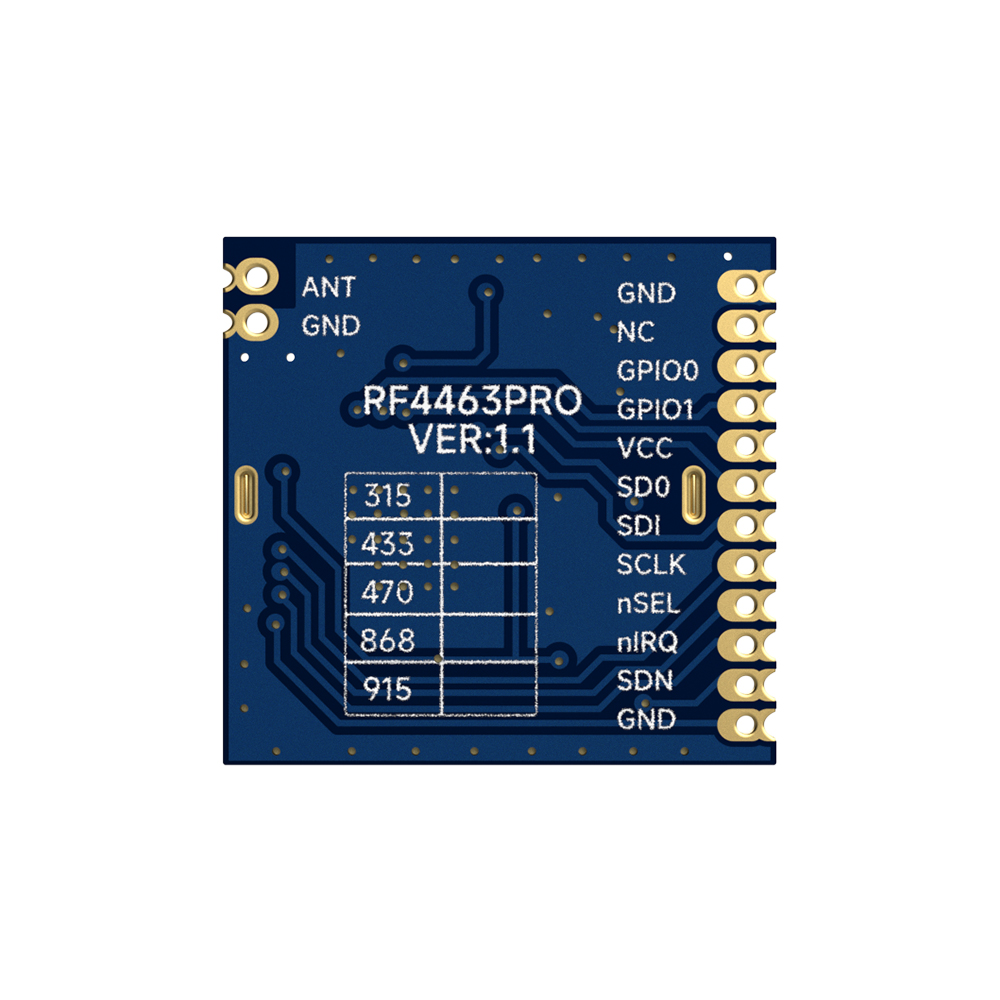

Définition des broches

Broche NO.	Nom de la broche	Description
1	GND	Mise à la terre
2	Caroline du Nord	Caroline du Nord
3	GPIO0	Connectez-vous directement à la broche GPIO0 de la puce
4	GPIO1	Connectez-vous directement à la broche GPIO1 de la puce
5	VCC	Alimentation positive 3,3V
6	ODS	Sortie numérique 0 ~ VDD V, fournit une fonction de lecture série au registre de contrôle interne
7	IDS	Entrée de données en série. Entrée numérique 0 ~ VDD V. Cette broche est un bus de flux de données série à 4 fils.
8	SCLK	Entrée d'horloge série. Entrée numérique 0 ~ VDD V. Cette broche fournit une fonction d'horloge de données série à 4 fils.
9	nSEL	L'interface série sélectionne la broche d'entrée. Entrée numérique 0 ~ VDD V. Cette broche fournit une fonction de sélection/activation pour le bus de données série à 4 fils. Ce signal est également utilisé pour indiquer le mode de lecture/écriture en rafale.
10	nIRQ	Sortie d'interruption
11	SDN	Broche d'activation de la puce. Entrée numérique 0 ~ VDD V. SDN=0 dans tous les modes sauf le mode arrêt. Lorsque SDN=1, la puce sera complètement arrêtée et le contenu du registre sera perdu.
12	GND	Mise à la terre
13	GND	Mise à la terre
14	FOURMI	Connectez-vous avec une antenne coaxiale de 50 ohms

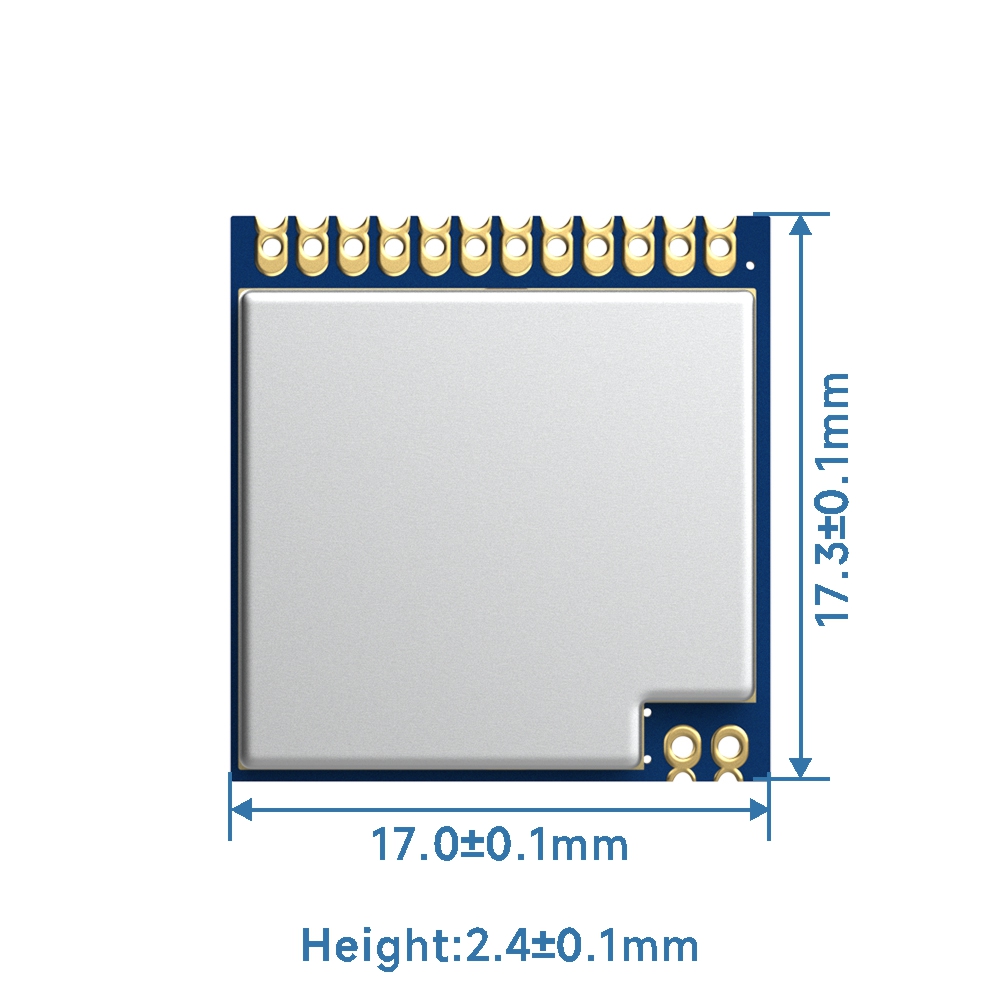

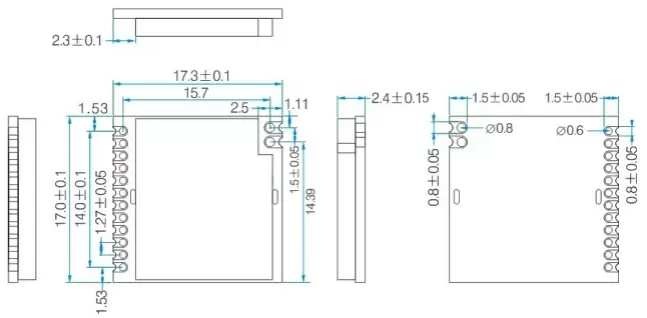

Dimensions mécaniques de l'émetteur et du récepteur RF RF4463PRO
