RF4431 : Module émetteur et récepteur RF Si4431
- Le module émetteur et récepteur RF RF4431 adopte la puce RF Silicon Lab si4431, qui est un émetteur-récepteur de bande ISM sans fil hautement intégré. Les caractéristiques de haute sensibilité (-118 dBm), de puissance de sortie de +13 dBm, de cristal de 10 ppm et d'un bon circuit d'adaptation RF font que ce module fonctionne bien dans un environnement chaud/froid avec une communication fiable et longue distance.
- Le RF4431 est fabriqué et testé strictement selon un processus sans plomb et est conforme aux normes RoHS et Reach.
| Paramètre | Min. | Typ. | Max. | Unité | Conditions |
| Conditions de fonctionnement | |||||
| Tension d'alimentation | 1.8 | 3.3 | 3.6 | V | |
| Température de fonctionnement | -40 | 25 | 85 | ℃ | |
| Consommation actuelle | |||||
| Courant de réception | 18,5 | mA | |||
| Courant d'émission | 35 | mA | @13dBm | ||
| Courant de sommeil | <1 | uA | |||
| Paramètres RF | |||||
| Fréquence | 403 | 433 | 463 | MHz | @433MHz |
| 838 | 868 | 898 | MHz | @868MHz | |
| 900 | 915 | 940 | MHz | @915MHz | |
| Débit de données aériennes | 0,123 | 256 | Kbit/s | FSK | |
| Puissance de sortie | -8 | 13 | dBm | ||
| Sensibilité | -118 | dBm | @data=1,2Kbps,Fdev=30KHz | ||
| Modulation | (G)FSK |
| Ébrécher | si4431 |
| Fréquence | 315 MHz, 433 MHz, 868 MHz, 915 MHz |
| Puissance de sortie | 20mW |
| Interface | IPS |
Caractéristiques du module émetteur et récepteur RF RF4431
- Gamme de fréquences : 315/433/868/915 (personnalisable 240-930 MHz)
- Sensibilité jusqu'à -118dBm
- Taux de transfert de données : 0,123-256 Kbps
- Modes de modulation FSK et GFSK
- Alimentation 1,8-3,6 V
- Mode d'arrêt à très faible consommation
- Indicateur numérique de la force du signal reçu (RSSI)
- Fonction de réveil horaire
- Excellent circuit d'adaptation d'antenne et communication bidirectionnelle
- Structure de paquets configurable
- Détection du préambule
- FIFO de transmission et de réception de données de 64 octets
- Détection de batterie faible
- Capteur de température et convertisseurs analogique-numérique 8 bits
- Cristal 10PPM avec plage de température de fonctionnement : -40 ~ + 85 °C
- Régulateur de tension intégré
- Saut de fréquence
- Fonction de réinitialisation à la mise sous tension
- Fonction de réglage du cristal intégrée
Applications du module émetteur et récepteur RF RF4431
- Télécommande
- Relevé de compteur à distance
- Alarme de sécurité domestique et entrée sans clé à distance
- Réseaux de capteurs
- Contrôle industriel
- Surveillance de la pression des pneus
- Télémétrie domotique
- Surveillance de la santé
- Enregistrements de données personnelles
- Périphériques PC sans fil
- Contrôle des jouets
- Lecteur d'étiquettes

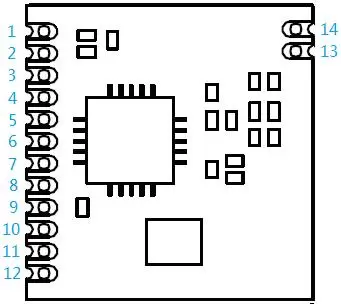

| Broche NO. | Nom de la broche | Description |
| 1 | GND | Connecté à la terre |
| 2 | GPIO0 | GPIO 0 de Si4431 |
| 3 | GPIO1 | GPIO 1 de Si4431 |
| 4 | GPIO2 | GPIO 2 de Si4431 |
| 5 | VCC | Alimentation positive 1,8--3,6 V |
| 6 | ODS | Sortie de données série pour l'interface SPI |
| 7 | IDS | Données série pour l'interface SPI |
| 8 | SCLK | Horloge de données série pour interface SPI |
| 9 | nSEL | Sélection de données série pour les interfaces SPI. |
| 10 | nIRQ | Sortie d'interruption |
| 11 | SDN | Contrôle de mise hors tension. SDN = 1, mise hors tension SDN = 0, fonctionnement normal. |
| 12 | GND | Connecté à la terre |
| 13 | GND | Connecté à la terre |
| 14 | FOURMI | À partir d'une antenne coaxiale de 50 ohms |
