RF4432PRO : Module émetteur-récepteur RF 868 MHz certifié CE-RED avec blindage

Le module émetteur-récepteur RF RF4432PRO a une sensibilité de réception extrêmement faible (-121 dBm), associée à une puissance de sortie de pointe de +20 dBm pour garantir une portée étendue et des performances de liaison améliorées.
Les modules RF4432PRO utilisent strictement une technologie sans plomb pour la production et les tests, et sont conformes aux normes RoHS et REACH. De plus, RF4432PRO fournit également aux clients des versions de certification CE-RED, qui peuvent répondre aux différents besoins des produits des clients.

Contactez-nous

TÉLÉCHARGER

Paramètre	Min.	Typ.	Max.	Unité	Condition
État de fonctionnement
Plage de tension de fonctionnement	1.8	3.3	3.6	V
Tension de température	-40		85	℃
Consommation actuelle
Courant de réception		18,5		mA
Courant d'émission		85		mA	@20dBm
Courant de sommeil		< 1		uA
Paramètre RF
Gamme de fréquence	838	868	898	MHz	@868MHz
Taux de modulation	0,123		256	Kbit/s	FSK
Plage de puissance de sortie	1		20	dBm
Sensibilité de réception		-121		dBm	@Débit de données = 1,2 Kbps

Caractéristiques du module émetteur-récepteur RF RF4432PRO

Gamme de fréquences : 868 MHz (personnalisable 240-930 MHz)
Sensibilité jusqu'à -121dBm
Puissance de sortie maximale : 20 dBm
Taux de transfert de données : 0,123-256 Kbps
Modes de modulation FSK, GFSK&OOK
Alimentation 1,8-3,6 V
Mode d'arrêt à très faible consommation
Indicateur numérique de force du signal reçu (RSSI)
Fonction de réveil programmé
Correspondance automatique de l'antenne et contrôle du commutateur bidirectionnel
Structure de paquets de données configurable
Détection du préambule
Registre de données d'envoi et de réception de 64 octets (FiFo)
Détection de faible puissance
Capteur de température et convertisseurs analogique-numérique 8 bits
Plage de température de fonctionnement : -40 ～ +85°C
Régulateur de tension intégré
Saut de fréquence
Fonction de réinitialisation à la mise sous tension
Fonction de réglage du cristal intégrée
30mA@+13dBm (Transmission)

Circuit d'application typique du module émetteur-récepteur RF RF4432PRO

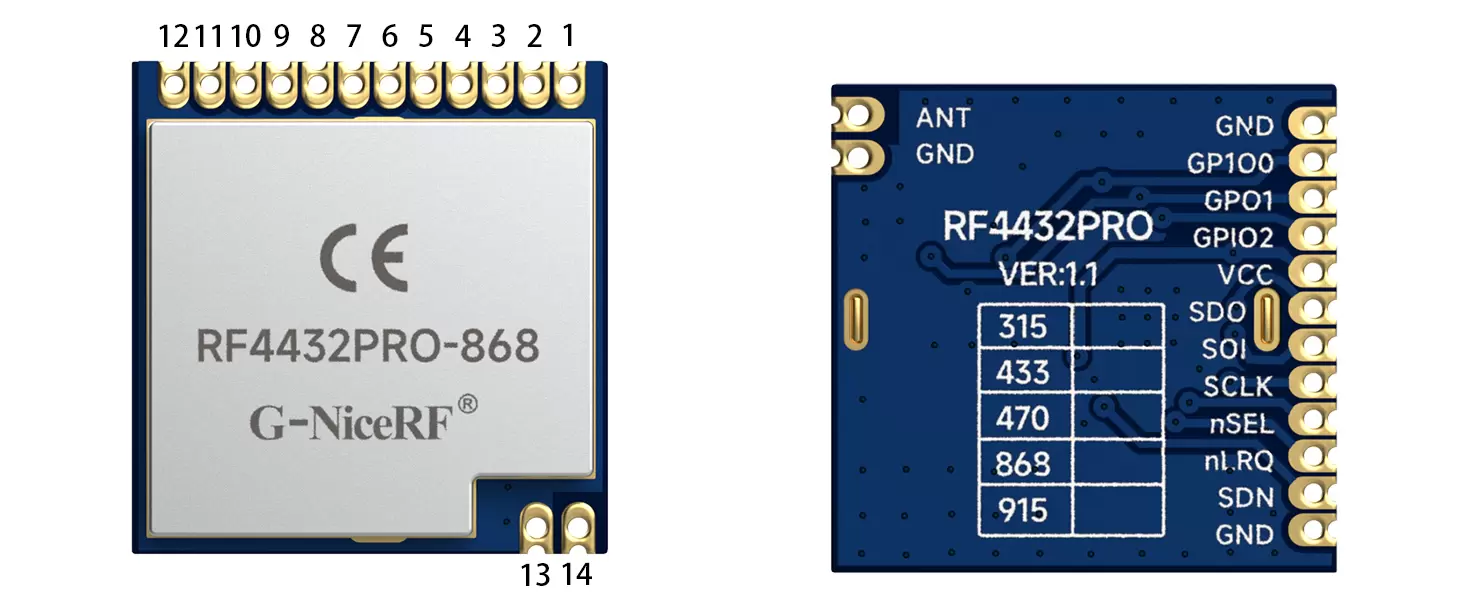

Broches du module émetteur-récepteur RF RF4432PRO

Broche NO.	Nom de la broche	Description
1	GND	Mise à la terre
2	GPIO0	La broche de commande du commutateur de l'émetteur est connectée à l'intérieur du module
3	GPIO1	La broche de commande du commutateur de l'émetteur est connectée à l'intérieur du module
4	GPIO2	Connectez-vous directement à la broche GPIO2 de la puce
5	VCC	Alimentation positive 3,3V
6	ODS	Sortie numérique 0 ~ VDD V, fournit une fonction de lecture série au registre de contrôle interne.
7	IDS	Entrée de données en série. Entrée numérique 0 ~ VDD V. Cette broche est un bus de flux de données série à 4 fils.
8	SCLK	Entrée d'horloge série. Entrée numérique 0 ~ VDD V. Cette broche fournit une fonction d'horloge de données série à 4 fils.
9	nSEL	L'interface série sélectionne la broche d'entrée. Entrée numérique 0 ~ VDD V. Cette broche fournit une fonction de sélection/activation pour le bus de données série à 4 fils. Ce signal est également utilisé pour indiquer le mode de lecture/écriture en rafale.
10	nIRQ	Sortie d'interruption
11	SDN	Broche d'activation de la puce. Entrée numérique 0 ~ VDD V. SDN=0 dans tous les modes sauf le mode arrêt. Lorsque SDN=1, la puce sera complètement arrêtée et le contenu du registre sera perdu.
12	GND	Mise à la terre
13	GND	Mise à la terre
14	FOURMI	Connectez-vous avec une antenne coaxiale de 50 ohms

Dimensions mécaniques du module émetteur-récepteur RF RF4432PRO
