Les utilisateurs peuvent utiliser la carte de démonstration pour définir les paramètres du module émetteur et récepteur RF RF4432F27 tels que le mode de fonctionnement / la fréquence / la puissance de l'émetteur / le débit de données de transmission via les boutons et mesurer la distance de communication sans fil.
1) Mode maître : envoyer 1 paquet par seconde et attendre l'accusé de réception.
2) Mode esclave : restez en mode Rx pour attendre les données du maître, il les renverra.
3) Le signal d'accusé de réception après réception des données du maître.
4) Mode de test Tx : le module RF transmet le signal en continu.
5) Mode de test Rx : le module RF est toujours en mode Rx.
6) Mode veille : le module RF est toujours en état de veille.
1) Bouton [SET]

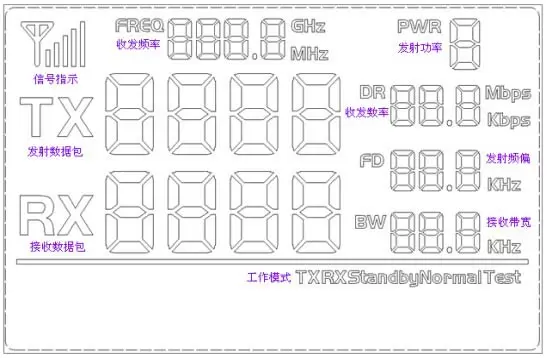

Appuyez sur le bouton [SET] pour accéder au mode réglage. En mode réglage, appuyez sur le bouton [SET] pour basculer entre les paramètres définis : mode de fonctionnement, fréquence, puissance de sortie, débit de données, facteur d'étalement et bande passante. L'icône LCD correspondante clignotera pour vous en informer.
2) Bouton [HAUT]
En mode réglage, appuyez sur le bouton [UP] pour augmenter la valeur de l'icône flash.
Remarque : la carte DEMO dispose d'une mémoire FLASH à l'intérieur, tous les paramètres de réglage se comporteront automatiquement et resteront inchangés même hors tension.
| Interface | SPI |
| Ébrécher | nRf24L01+, SX126X, SX127X, SX128X, si4463, si4438, si4432, si4431, CC1101, autres |
| Fréquence | 150 MHz, 315 MHz, 433 MHz, 470 MHz, 490 MHz, 868 MHz, 915 MHz, 2,4 GHz, autres |
| Modulation | DEMANDER, (G)FSK, LoRa |
| Puissance de sortie | 1 mW, 10 mW, 100 mW, 400 mW, 500 mW, 1 W, 1,6 W, 2 W, 3 W, 5 W, 30 W. |
Les utilisateurs peuvent régler la fréquence, la puissance, la vitesse de l'émetteur-récepteur et d'autres paramètres via les touches.
