RF1212 : carte de démonstration pour module émetteur-récepteur RF

Mode de fonctionnement de l'émetteur et du récepteur RF RF1212

1) Mode maître : envoyer 1 paquet par seconde et attendre l'accusé de réception.

2) Mode esclave : restez en mode Rx pour attendre les données du maître, il les renverra.

3) Le signal d'accusé de réception après réception des données du maître.

4) Mode de test Tx : le module RF transmet le signal en continu.

5) Mode de test Rx : le module RF est toujours en mode Rx.

6) Mode veille : le module RF est toujours en état de veille.

Fonctionnement des boutons de l'émetteur et du récepteur RF RF1212

1) Bouton [SET]

Appuyez sur le bouton [SET] pour accéder au mode réglage si vous n'êtes pas déjà en mode réglage. En mode réglage,

Appuyez sur le bouton [SET] pour basculer entre les paramètres définis : mode de fonctionnement, fréquence, puissance de sortie, débit de données, facteur d'étalement et bande passante. L'icône LCD correspondante clignotera pour vous en informer.

2) Bouton [HAUT]

En mode réglage, appuyez sur le bouton [UP] pour augmenter la valeur de l'icône flash.

Remarque : la carte DEMO dispose d'une mémoire FLASH à l'intérieur, tous les paramètres de réglage se comporteront automatiquement et resteront inchangés même hors tension.

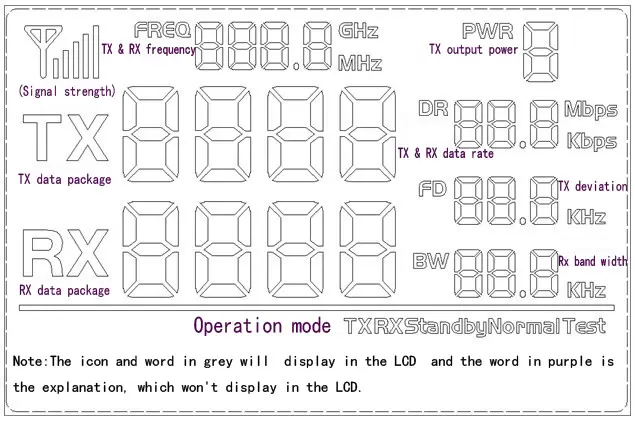

Le segment complet de l'écran LCD est le suivant :

Les utilisateurs peuvent régler les paramètres du module RF, tels que la fréquence, la puissance d'émission, le débit de transmission et le mode de fonctionnement, via les boutons, et mesurer la distance de communication sans fil. De plus, toutes les broches de connexion du module sont reliées à la carte de démonstration. L'utilisateur peut utiliser un oscilloscope et un multimètre pour surveiller le fonctionnement du module RF, ce qui est très utile pour la programmation logicielle.

Ø  Mode de fonctionnement

Le mode DÉMO propose 5 modes de fonctionnement : Maître, Esclave, Test Tx, Test Rx et Veille. Ils s'affichent sur l'écran LCD comme suit : Tx normal / Rx normal / Test Tx / Test Rx / Veille. Lorsqu'un paquet est transmis, la LED rouge clignote une fois, ce qui augmente le nombre de paquets Tx ; lorsqu'un paquet est reçu, la LED bleue clignote une fois, ce qui augmente le nombre de paquets Rx.

1)  Mode maître : envoyer 1 paquet par seconde et attendre l'accusé de réception ;

2) Mode esclave : restez en mode Rx pour attendre les données du maître, il renverra le signal d'accusé de réception après avoir reçu les données du maître.

3) Mode de test Tx : le module RF transmet le signal en continu ;

4) Mode de test Rx : le module RF est toujours en mode Rx ;

5) Mode veille : le module RF est toujours en état de veille.

Ø  Fonctionnement des boutons

1)  Bouton [SET]

Appuyez sur le bouton [SET] pour accéder au mode réglage. En mode réglage, appuyez sur le bouton [SET] pour basculer entre les paramètres définis : fréquence, puissance de sortie, débit de données et mode de fonctionnement. L'icône LCD correspondante clignotera pour vous en informer.

2)  Bouton [HAUT]

En mode réglage, appuyez sur le bouton [UP] pour augmenter la valeur de l'icône flash.

3)  Bouton [Bas]

En mode réglage, appuyez sur le bouton [Bas] pour diminuer la valeur de l'icône flash.

Remarque : la carte DEMO dispose d'une mémoire FLASH à l'intérieur, tous les paramètres de réglage seront enregistrés automatiquement et resteront inchangés même hors tension.
