Module BLE RF2541_PL2 dans le projet de vibration Bluetooth

Dec . 2023

Par SDGA:

Ⅰ)Informations sur le produit :

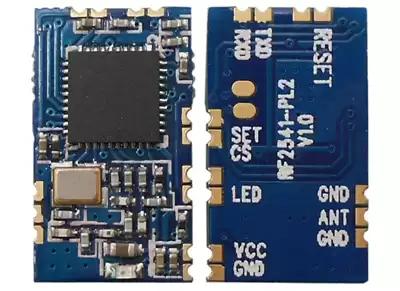

Nom du produit du module BLE RF2541_PL2

Module BLE RF2541_PL2

Description:

RF2541-PL2 est un module BLE Bluetooth 4.0 à faible consommation d'énergie et adopte la puce SOC CC2541 de TI. RF2541-PL2 communique avec les autres via l'interface UART, avec toutes les fonctionnalités du BLE 4.0, il est facile à utiliser, les fonctionnalités incluent : une faible consommation d'énergie, une longue distance et une forte capacité anti-interférence.

Applications :

Équipements périphériques de téléphonie mobile
Santé des consommateurs et soins médicaux
Dispositifs d'interface humaine (clavier, main, télécommande)
Systèmes énergétiques 2,4 G à faible consommation
Automatisation des bâtiments résidentiels
Appareil de sport et de remise en forme

Caractéristiques:

Arrangement de fréquence: 2379-2496 MHz
Sensibilité jusqu'à -99dBm à 250kbps
Taux de transfert de données : 250 Kbit/s, 500 Kbit/s, 1 Mbps, 2 Mbps
Modulation GFSK
Alimentation 2,0-3,6 V
Faible courant en mode veille <2uA
Interface UART
Modes maître et esclave
Sortie RSSI, indication de détection de porteuse
Répondre aux normes BQB et RoSH
Point à point, flexible
mode de communication ;
Noyau 8051 hautes performances et faible consommation

II) : système de contrôle des vibrations Bluetooth basé sur le module BLE RF2541_PL2

2.1 Description des fonctions :

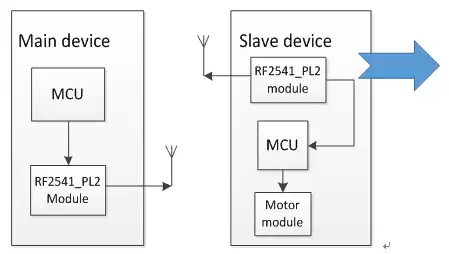

Le flux de communication entre deux modules BLE RF2541_PL2 : l'appareil maître recherche l'esclave et établit une connexion, puis le maître envoie des informations de contrôle, l'esclave répondrait pour contrôler le démarrage ou l'arrêt du moteur en fonction des informations reçues. Le maître peut être un appareil personnalisé ou un smartphone. L'appareil esclave est un produit sur mesure doté d'un module BLE et d'un moteur vibrant.
