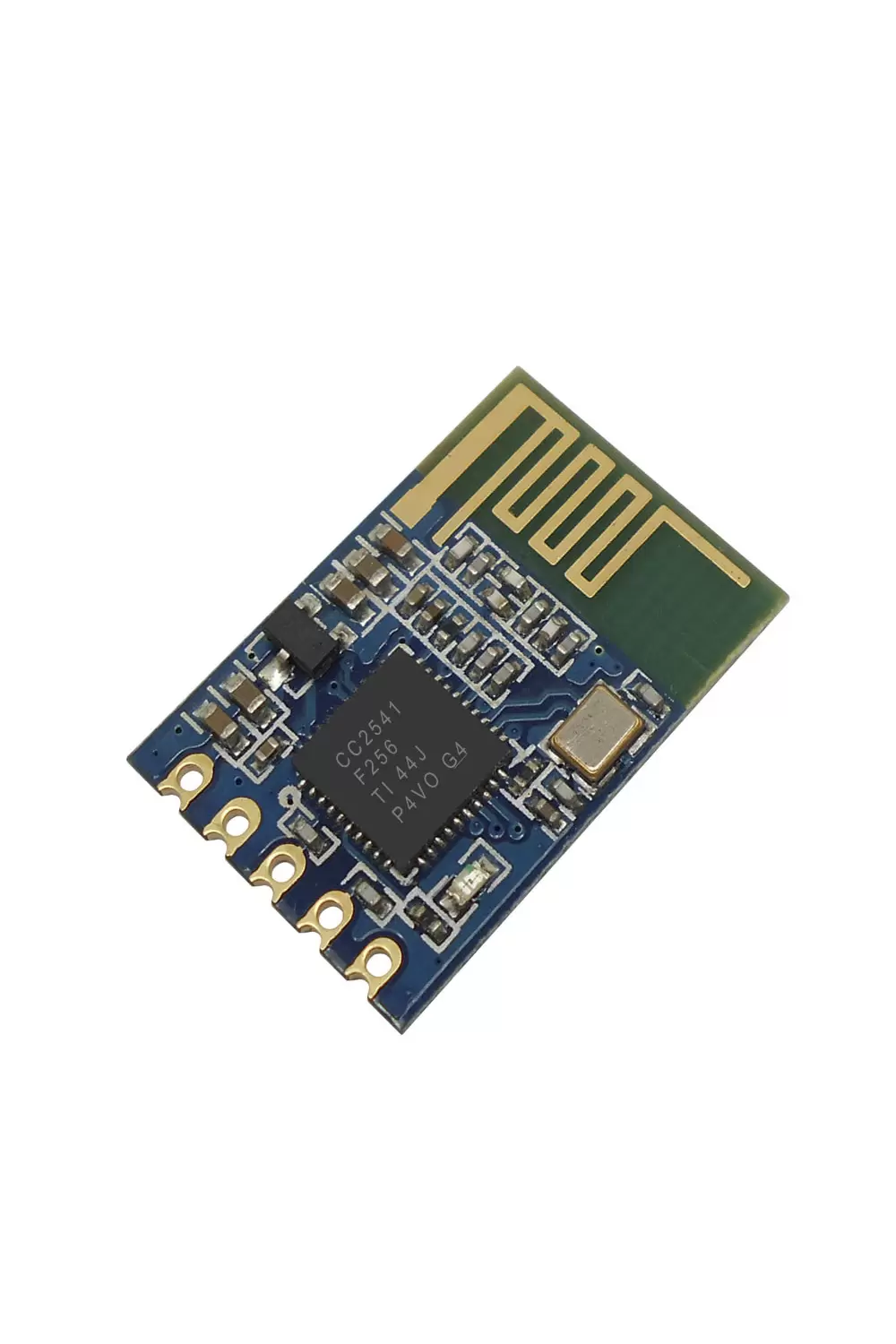

RF2541 : le module BLE 4.0 UART BLE adopte la puce SOC CC2541
Taper: Bluetooth
Attestation: Autres
Taille (mm):22,43*14,9
MAISON > PRODUITS > MODULES BLUETOOTH > RF2541-PL2 : MODULE BLE 4.0 UART BLE AVEC CAP...

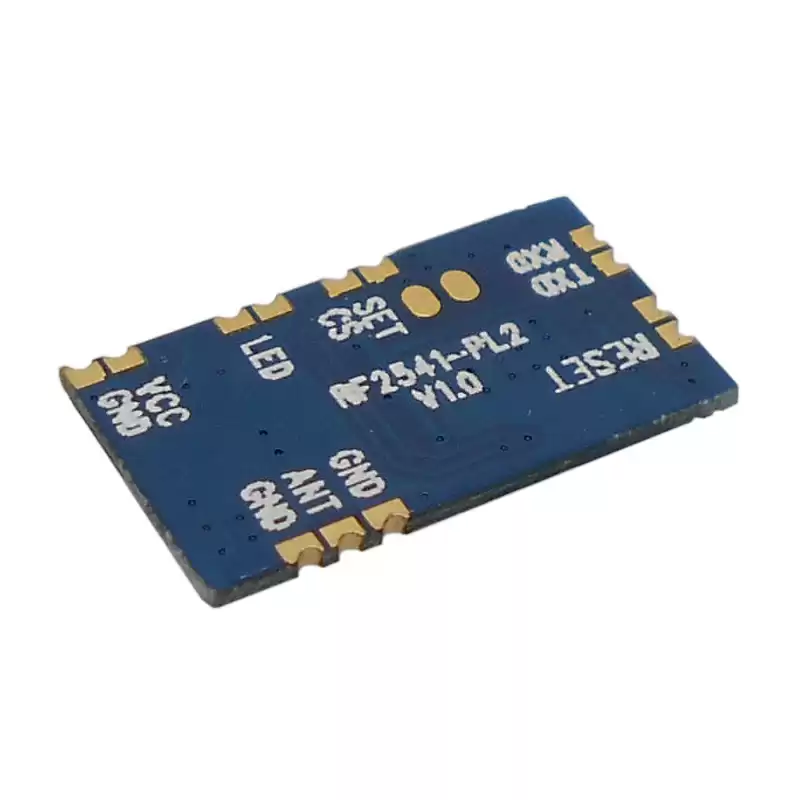

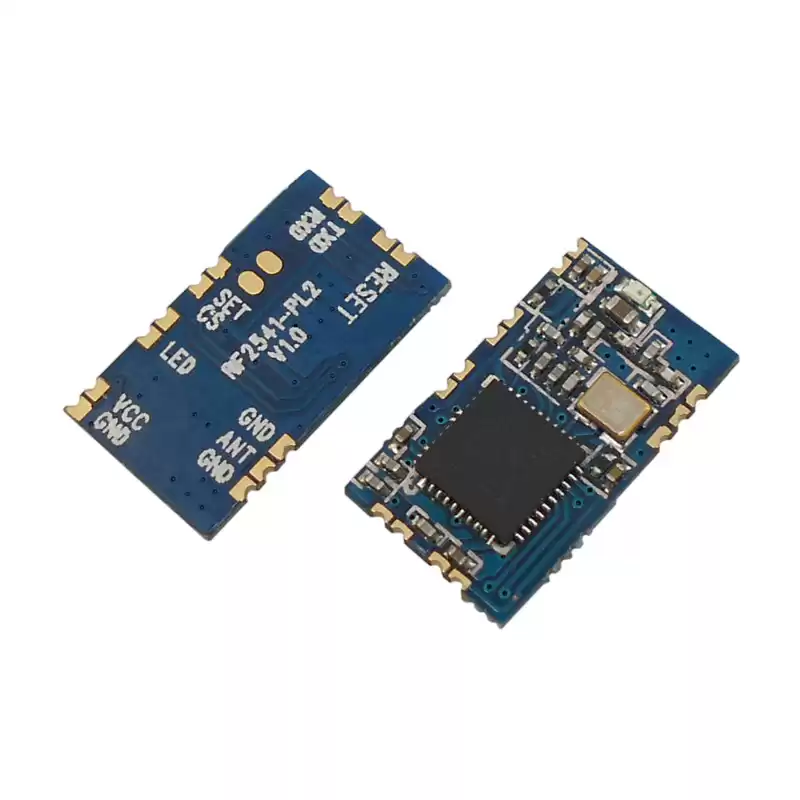

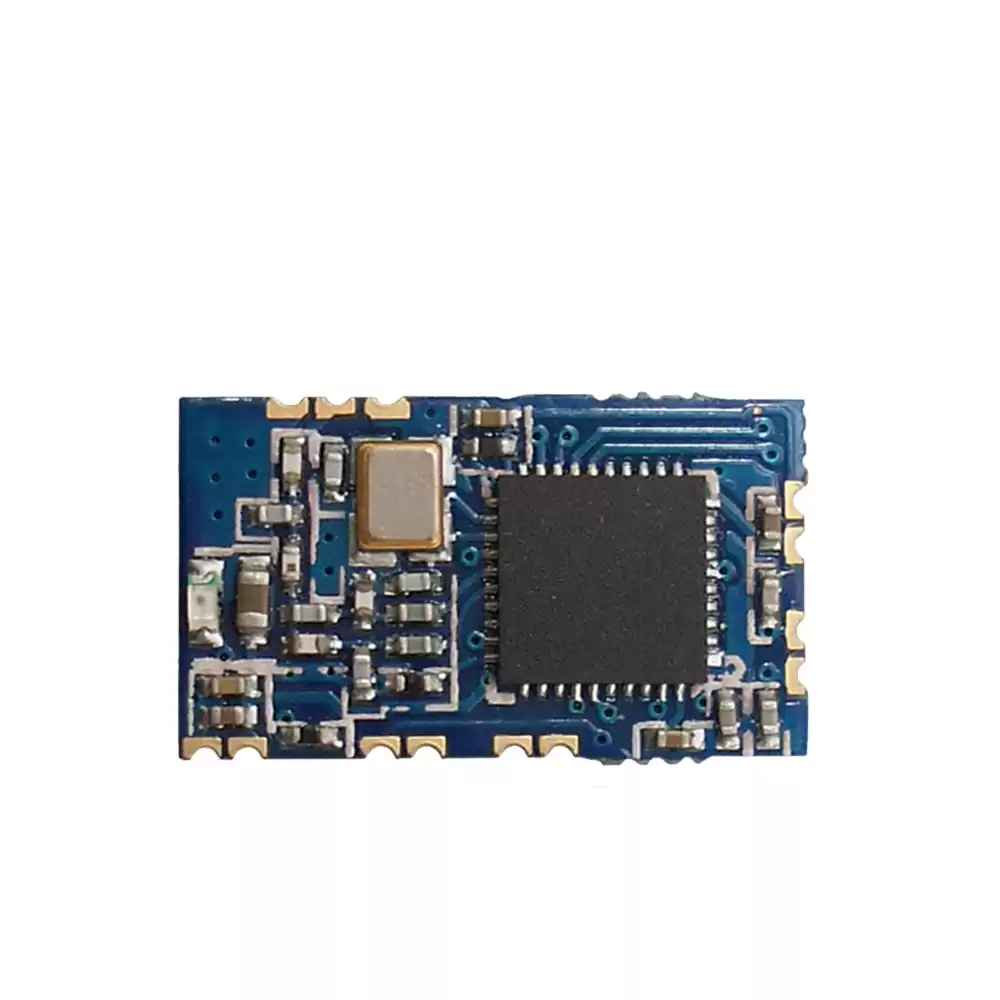

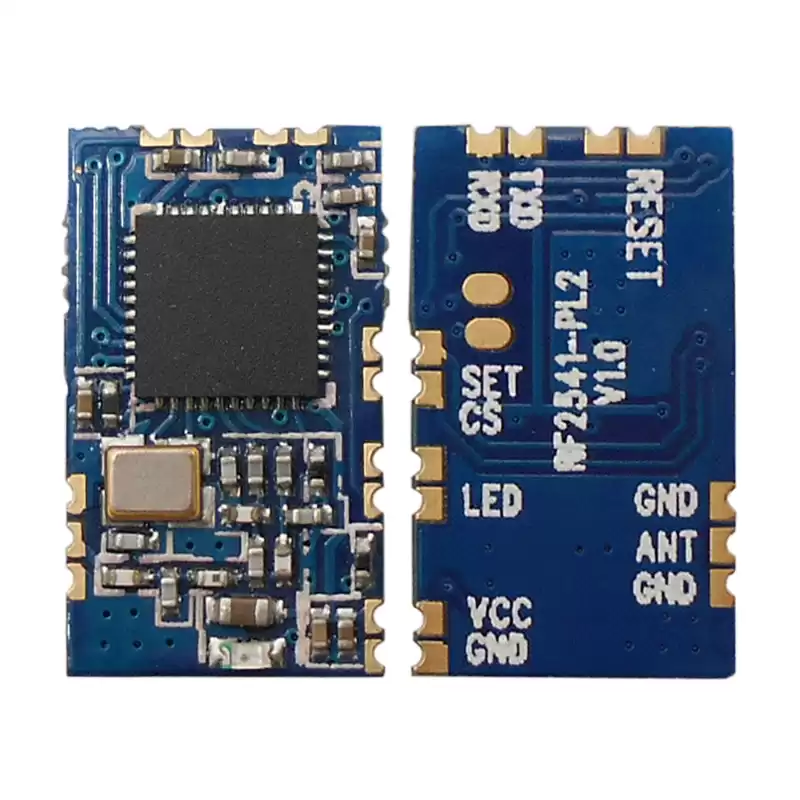

RF2541-PL2 : Module BLE 4.0 UART BLE avec capacité OTA
RF2541-PL2 est un module BLE et adopte la puce CC2541 SOC de TI, RF2541-PL2 communique avec les autres via l'interface UART, avec toutes les fonctionnalités de BLE 4.0, il est facile à utiliser, les caractéristiques incluent : faible consommation d'énergie, longue distance, et une forte capacité anti-interférence. Il existe deux modules qui construisent la fonction maître et esclave : RF2541-PL2 maître et RF2541-PL2 esclave. Ces deux modules sont livrés avec le même matériel mais des logiciels différents à l'intérieur.
Paramètres | Min. | Typ. | Max. | Unité | Condition |
Conditions de fonctionnement | |||||
Plage de tension de fonctionnement | 2.0 | 3.3 | 3.6 | V | Tension du régulateur interne de 3,3 V |
Plage de température de fonctionnement | -40 | 85 | ℃ | ||
Consommation actuelle | |||||
Courant de réception | ＜9 | mA | |||
Courant d'émission | <15 | mA | |||
Courant de veille | ＜1 | uA | |||
Paramètres RF | |||||
Gamme de fréquences | 2379 | 2496 | MHz | ||
Débit de données | 250 | 2000 | Kbit/s | GFSK | |
Puissance d'émission maximale | -20 | 0 | dBm | ||
Sensibilité réception | -98 | dBm | @250 Kbit/s | ||
Caractéristiques du module BLE RF2541-PL2
- Arrangement de fréquence: 2379-2496 MHz
- Sensibilité jusqu'à -99dBm à 250kbps
- Taux de transfert de données : 250K,500K,1M,2Mbps
- Modulation GFSK
- Alimentation 2,0-3,6 V
- Faible courant en mode veille <2uA
- Interface UART
- Modes maître et esclave
- Sortie RSSI, indication de détection de porteuse
- Répondre aux normes BQB et RoHS
- Mode de communication point à point flexible
Applications du module BLE RF2541-PL2
- Équipements périphériques de téléphonie mobile
- Santé des consommateurs et soins médicaux
- Dispositifs d'interface humaine (clavier, main, télécommande)
- Systèmes énergétiques à faible consommation de 2,4 GHz
- Automatisation des bâtiments résidentiels

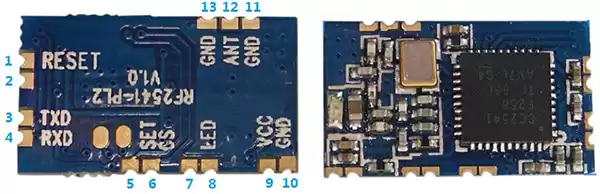

Broche NO. | Nom de la broche | Description |
1 | RÉINITIALISER | Réinitialisation du niveau bas |
3 | TXD | Broche Tx de données du module (tension de niveau max 3,3 V) |
4 | RXD | Données du module Broche Rx (niveau de tension Max 3,3 V) |
5 | ENSEMBLE | Activation du mode configuration (niveau haut pour entrer en mode configuration, niveau bas pour entrer en mode communication) |
6 | CS | Contrôle du sommeil, niveau haut pour entrer en mode veille, niveau bas pour entrer en mode de communication normal. |
2,7 | Caroline du Nord | Vacant |
8 | DIRIGÉ | Indication de l'état de la communication, le niveau bas indique que la connexion est déconnectée, le niveau élevé indique la connexion. |
9 | VCC | Connectez VCC (2,0-3,6 V) |
10、11、13 | GND | Connecté à la terre |
12 | FOURMI | Connecté à l'antenne |
