BLE5201 : Puce de base BLE 5.2 Silabs

Le module BLE5201 de la société utilise le protocole BLE 5.2 et la puce SOC EFR32BG22C224 de Silicon Labs. Il se caractérise par une faible consommation d'énergie, une taille compacte, une longue distance de transmission et une forte capacité anti-interférence.
Le BLE5201 offre un courant d'émission et de réception ultra-faible (3,6 mA à 0 dBm d'émission ; 2,6 mA en réception) et un cœur M33 hautes performances et basse consommation, permettant de prolonger la durée de vie des piles bouton jusqu'à dix ans. Ses applications cibles incluent les nœuds Bluetooth Mesh basse consommation, les serrures de porte intelligentes, les équipements de santé et de fitness. Les fonctions d'angle d'arrivée (AoA) et d'angle de départ (AoD) Bluetooth du SOC, ainsi que sa précision de positionnement à 1 mètre, bénéficieront également à des applications telles que les balises de suivi d'actifs, les balises et la navigation intérieure. Le SOC EFR32BG22C224 offre une capacité d'échantillonnage IQ, adaptée aux applications de radiogoniométrie, et prend en charge les couches PHY codées Bluetooth Low Energy de 125 Ko et 500 Ko, ce qui peut augmenter la sensibilité de réception jusqu'à -106 dBm. Il est compatible avec les applications nécessitant une radiogoniométrie ou des nœuds Bluetooth Mesh basse consommation.
Le module BLE5201 BLE utilise strictement la technologie sans plomb pour la production et les tests, et répond aux normes RoHS et Reach.

Contactez-nous

TÉLÉCHARGER

Paramètre		Performance			Remarque
Paramètre		Min.	Typique	Max.	Remarque
Tension de fonctionnement (V)		1.8	3.3	4.3	>= 3,3 V de puissance de sortie garantie
Niveau de communication (V)			3.3
Température de fonctionnement (℃)		-40		85	Dessin industriel
Fréquence de travail (MHz)		2400		2483,5
Puissance d'émission (dBm)		0		6
Sensibilité de réception (dBm)			-94,6
Consommation d'énergie	Courant d'émission (mA)		7,5
	Courant de réception (mA)		8,5
	Courant de sommeil (uA)		< 5		Quand il n'y a pas de connexion
Courant de repos (mA)			6,58		État inactif : fait référence à l'absence de connexion, à l'absence de diffusion/balayage du module

Taper	Bluetooth

Caractéristiques du module BLE BLE5201

Développé sur la base du protocole Bluetooth BLE5.2
Prend en charge un seul esclave et un maître avec plusieurs esclaves, peut connecter plusieurs esclaves en même temps, jusqu'à 8 connexions
Prend en charge 2 modes de fonctionnement de configuration et de transmission transparente
Prise en charge de la mise à niveau par liaison radio (OTA DFU)
Prise en charge du mode veille à faible consommation d'énergie
Prise en charge de la diffusion automatique, de la numérisation et de la connexion
Prise en charge de la connexion manuelle et de la connexion automatique 2 méthodes de connexion
Le MTU maximum est de 247 octets
Prise en charge des UUID 16 bits personnalisés, y compris un UUID de service et deux UUID caractéristiques
Distance de transmission maximale 150 m (6 dBm, PHY codé)
Prise en charge de la liaison automatique
Prise en charge de la configuration de plusieurs paramètres de port série

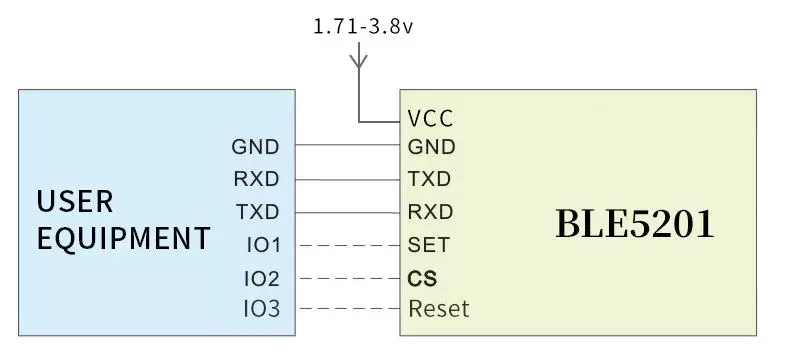

Circuit d'application de la puce de base BLE 5.2 BLE5201

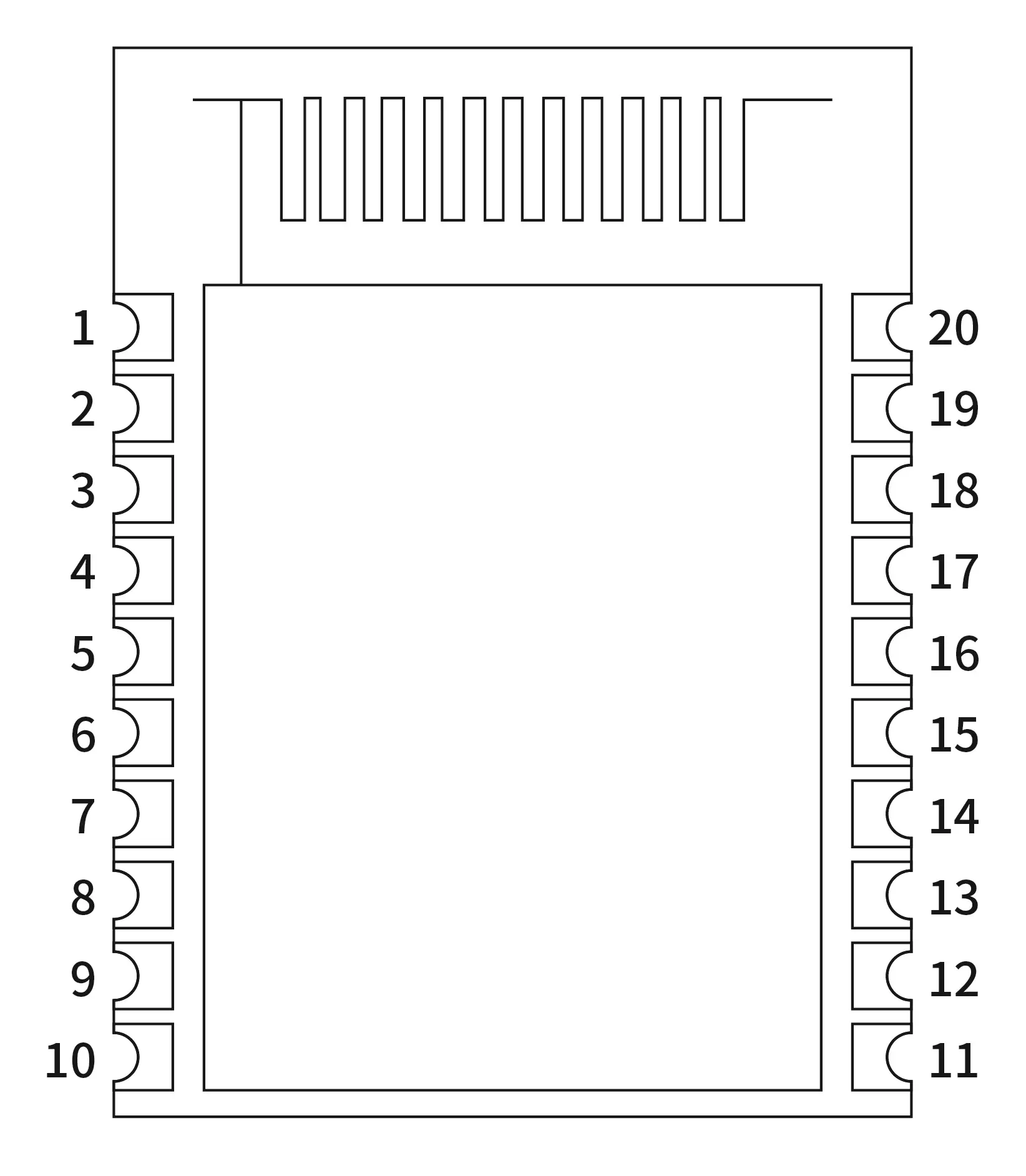

Définition des broches de la puce principale BLE 5.2 BLE5201

Broche N°	Nom de la broche	Direction de la broche	Fonction de broche	Description
1	GND	Entrer	Mise à la terre
2	PA00	Entrer	Déconnecter la broche	Remonter par défaut. Niveau bas : déconnecter toutes les connexions Bluetooth et arrêter la diffusion/le balayage ; niveau haut : reprendre la diffusion/le balayage.
3	PA01		SWCLK
4	PA02		SWDIO
5	PA03	Entrer	Broche de réveil CS	Pull-up par défaut : travail de faible intensité, sommeil de haut niveau
6	PA04	Entrer	Sélection de module SET	Pull up par défaut. Niveau élevé : mode de transmission transparent ; niveau bas : mode de configuration.
7	PA05		TXD	Broche d'envoi de données série du module
8	PA06		RXD	Broche de réception de données du port série du module
9	GND		Mise à la terre
10	VCC		Puissance positive
11	PC00		GPIO
12	PC01		GPIO
13	PC02		GPIO
14	PC03		GPIO
15	PC04		GPIO
16	PC05		GPIO
17	PB02	Sortir	État de sommeil	Mode réveil : niveau élevé ; mode faible consommation d'énergie : niveau faible
18	PB01	Sortir	État du mode	Mode de transmission transparent : niveau bas ; mode de configuration : niveau haut
19	RÉINITIALISER	Sortir	Réinitialiser	Résistance de rappel intégrée, active basse
20	PB00	Sortir	État de la connexion	Avec connexion : niveau élevé ; sans connexion : niveau bas

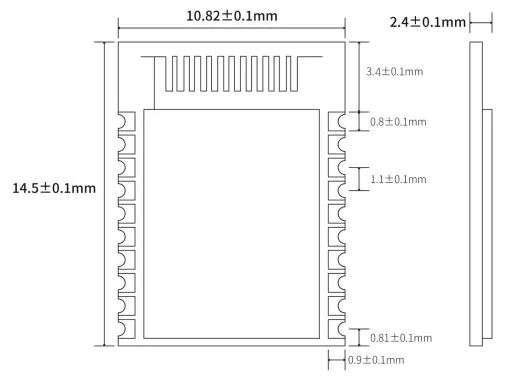

Dimensions mécaniques de la puce BLE 5.2 core BLE5201
