SA858 : Module de talkie-walkie tout-en-un tout-en-un à bande UHF 4W haute puissance et longue portée
- SA858 est un module talkie-walkie professionnel 4W. Un circuit RF puissant, un DSP, une interface numérique et un amplificateur audio sont intégrés. Outre la commande Uart, l'utilisateur peut utiliser notre logiciel PC fourni pour configurer tous les paramètres. Les paramètres comprennent : la fréquence Tx, la fréquence Rx, Tx CTCSS/CDCSS, Rx CTCSS/CDCSS, le volume numérique et SQ. Pour éviter le chauffage de ce talkie-walkie haute puissance, nous avons effectué une manipulation spéciale sur le logiciel avec un radiateur puissant ajouté, ce qui le rend sans problème pour un fonctionnement continu de longue durée.
- Lorsque le SA858 est connecté au SA858-PJ, il est facile d'organiser un système de talkie-walkie professionnel tout-en-un, le système comprend 16 canaux de fréquence prédéfinis, un volume réglable et un CTCSS/CDCSS configurable. L'utilisateur doit uniquement se connecter à l'alimentation et au haut-parleur.
- L'interface simplifiée et la taille ultra réduite rendent le SA858 largement utilisé dans diverses applications et facilement intégré dans divers appareils portables.
★ Remarque：En haut niveau, les broches sont en 3,3V.
| Paramètre | Conditions d'essai | Min. | Tapez | Max. | Unité |
| Plage de tension de fonctionnement | -- | 3.3 | 8 | 9 | V |
| Plage de température de fonctionnement | -- | -30 | 20 | 70 | ℃ |
| Consommation d'énergie | |||||
| Courant de sommeil | -- | -- | ≤3 | uA | |
| Courant de réception | -- | -- | 60 | mA | |
| Courant TX (puissance de sortie élevée) | @8 V, 424,75 MHz | 1400 | 1500 | mA | |
| Courant TX (faible puissance de sortie) | 850 | 900 | mA | ||
| Courant TX (puissance de sortie élevée) | @4 V, 424,75 MHz | 1100 | 1150 | mA | |
| Courant TX (faible puissance de sortie) | 650 | 700 | mA | ||
| Paramètre de fréquence TX | |||||
| Plage de fréquence de fonctionnement | UHF | 400 | 450 | 480 | MHz |
| VHF | 134 | 150 | 174 | MHz | |
| Courant TX (puissance de sortie élevée) | @VCC=4,0 V | 30 | 31 | 32 | dBm |
| Courant TX (faible puissance de sortie) | 26 | 27 | 28 | dBm | |
| Courant TX (puissance de sortie élevée) | @VCC=8,0 V | 35 | 36 | 36,5 | dBm |
| Courant TX (faible puissance de sortie) | 30,5 | 31,5 | 32 | dBm | |
| Fréquence de modulation | @1.5KHz/2.5KHz déviation de fréquence | 10 | mV | ||
| Distorsion de la modulation audio | @1,5 KHz/2,5 KHz Déviation de fréquence | -- | 2 | 5 | % |
| Rapport signal/bruit | @1.5KHz/2.5KHz déviation de fréquence | 38 | 40 | 45 | dBm |
| Rapport de canaux adjacents | @12,5K décalage | -- | -60 | dBc | |
| Fréquence de modulation CTCSS | 0,35 | 0,5 | 0,75 | KHz | |
| Paramètre de fréquence RX | |||||
| Sensibilité réception | SNR audio de sortie 13 dB | -- | -124 | -- | dBm |
| SNR réception | @1,5 KHz Déviation de fréquence | 45 | 50 | -- | dB |
| Puissance de sortie audio | -- | -- | 2 | -- | W |
| Impédance de sortie audio | -- | -- | 8 | -- | Ohm |
| Taper | Talkie-walkie analogique |
| Puissance de sortie | 1W,4W |
Caractéristiques du module talkie-walkie SA858
- Bande UHF 400 ~ 480 MHz
- Bande VHF 134 ~ 174 MHz
- Fréquence de 350 bandes : 320-400 MHz (3 bandes de fréquences sont facultatives)
- La fréquence Tx et Rx peut être réglée seule
- Largeur de bande 12,5/25 KHz
- Puissance de sortie jusqu'à 4 W
- Distance jusqu'à 7 à 10 km en zone ouverte
- Haute sensibilité : -124 dBm
- Haute intégration et petite taille
- 38 CTCSS et 166 CDCSS (peut être défini par le logiciel PC et le port série)
- 8 volumes numériques réglables
- Volume analogique réglable sans limite
- Sélection de puissance de sortie haute/basse (1 W/4 W)
- Large plage de tension de fonctionnement 3,3-9 V
- 1 ppm TCXO, performances stables
Application du module talkie-walkie SA858
- Petit talkie-walkie professionnel
- Système d'interphone invisible
- Construire un système de sécurité communautaire
- Produits sportifs
- Appareil portatif/de poche
- Système de surveillance audio

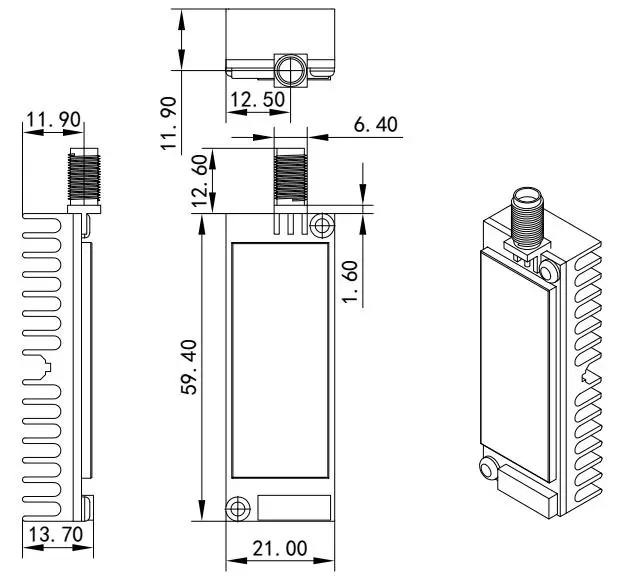

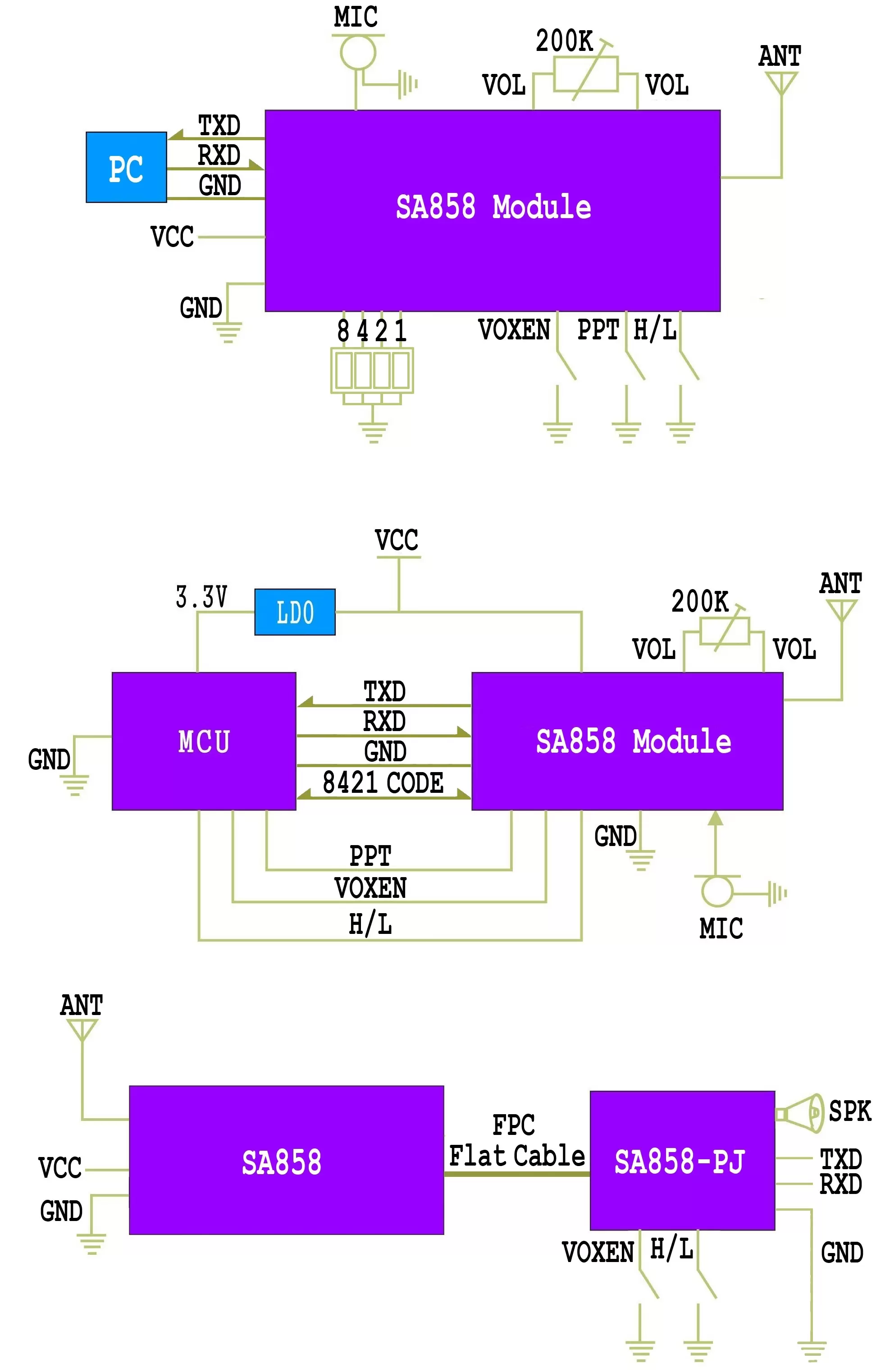

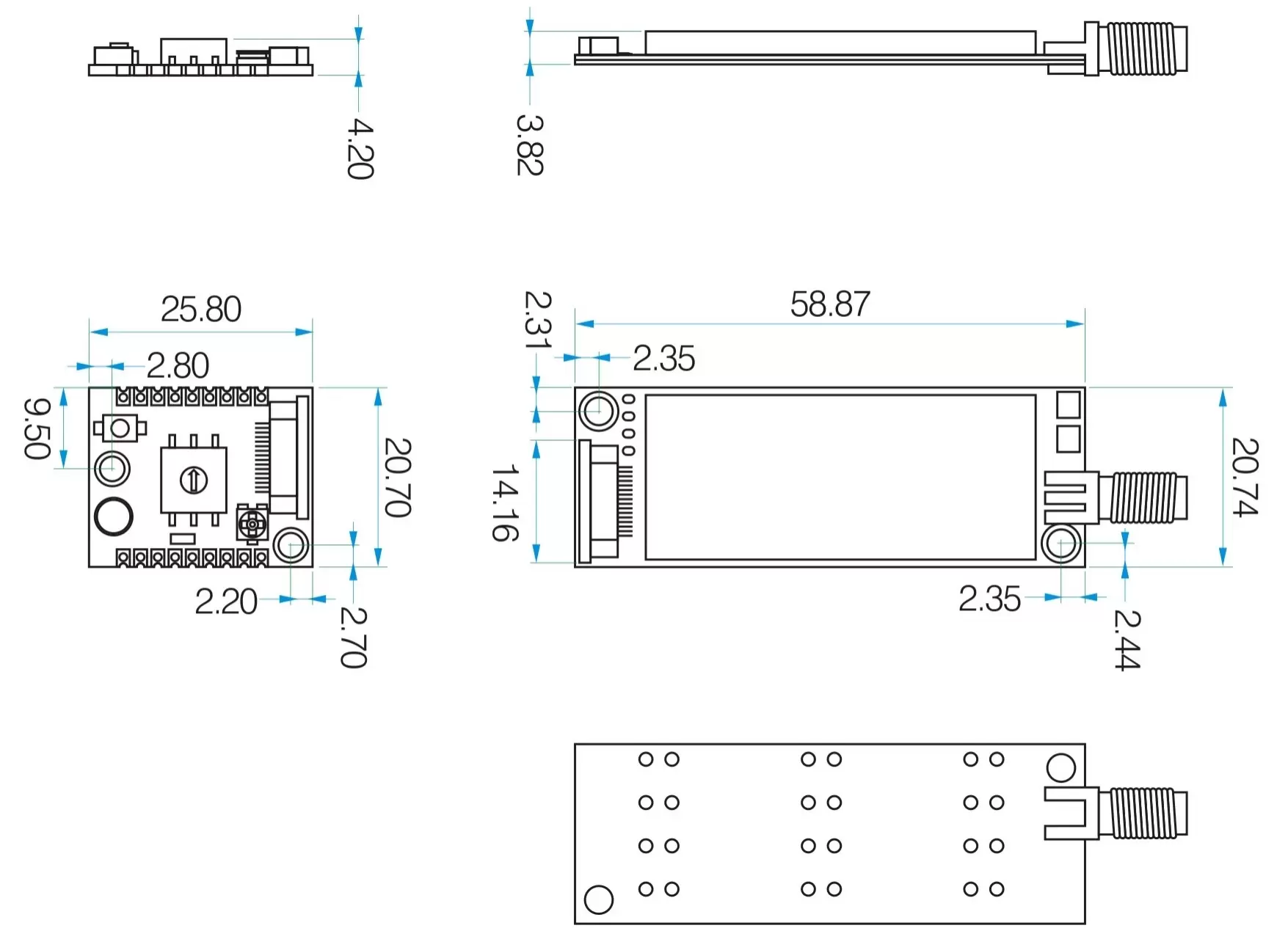

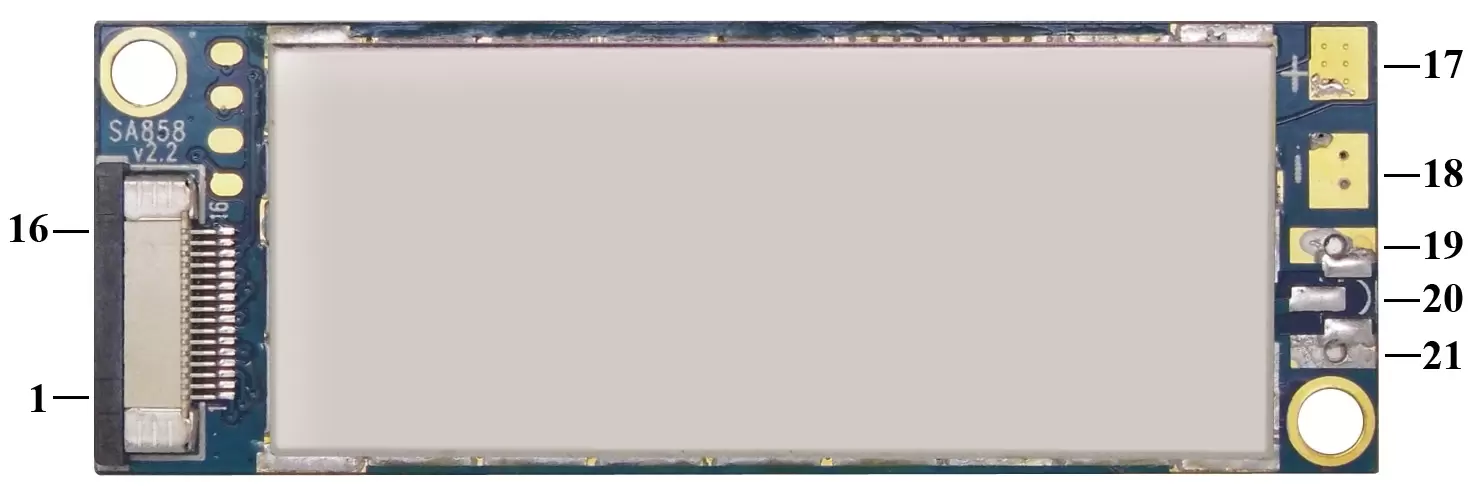

| Numéro de broche | Nom de la broche | Description |
| 1 | MICRO+ | Connectez le positif du microphone externe |
| 2 | GND | Connectez le négatif du microphone externe ou la masse d'alimentation |
| 3 | SPK/VOL | Connexion éternelle d'un haut-parleur de 8 ohms et de 2 W et d'un équipement électronique de réglage du volume |
| 4 | SPK | Broche de sortie audio, connexion externe 8oHm et haut-parleur 2W |
| 5 | H/L | Broche de puissance haute et basse RF, connecter «0» est une puissance inférieure, éteint est une puissance élevée |
| 6 | VOL | Broche de réglage du volume Audio, connexion externe, équipement électronique réglable 200K |
| 7 | GND | Alimentation négative de connexion externe |
| 8 | RXD | Port série de réception de données |
| 9 | TXD | Port série d'envoi de données |
| 10 | VOXEN | Broche d'activation du volume, « 0 » est la fonction de contrôle du volume ouverte, « 1 » est fermé, la valeur par défaut est « 1 » |
| 11 | PTT | Broche de contrôle d'envoi/réception, « 0 » est envoyé ; « 1 » est reçu, la valeur par défaut est la réception. |
| 12 | 8 | Fréquence 16 canaux, code 8421, No.8 bits, la sortie par défaut est « 1 » |
| 13 | 4 | Fréquence 16 canaux, code 8421, No.4 bits, la sortie par défaut est « 1 » |
| 14 | 2 | Fréquence 16 canaux, code 8421, bits n°2, sortie « 1 » par défaut |
| 15 | 1 | Fréquence 16 canaux, code 8421, bit n°1, sortie « 1 » par défaut |
| 16 | PD | Activation du module veille, « 0 » est le mode veille ; « 1 » fonctionne normalement, la valeur par défaut est le mode de fonctionnement normal |
| 17 | VCC | Connectez la puissance positive |
| 18 | GND | Connectez l'alimentation négative |
| 19, 21 | GND | Connecter la masse de l'antenne |
| 20 | FOURMI | Sortie de signal RF, connexion externe antenne 50oHm |
