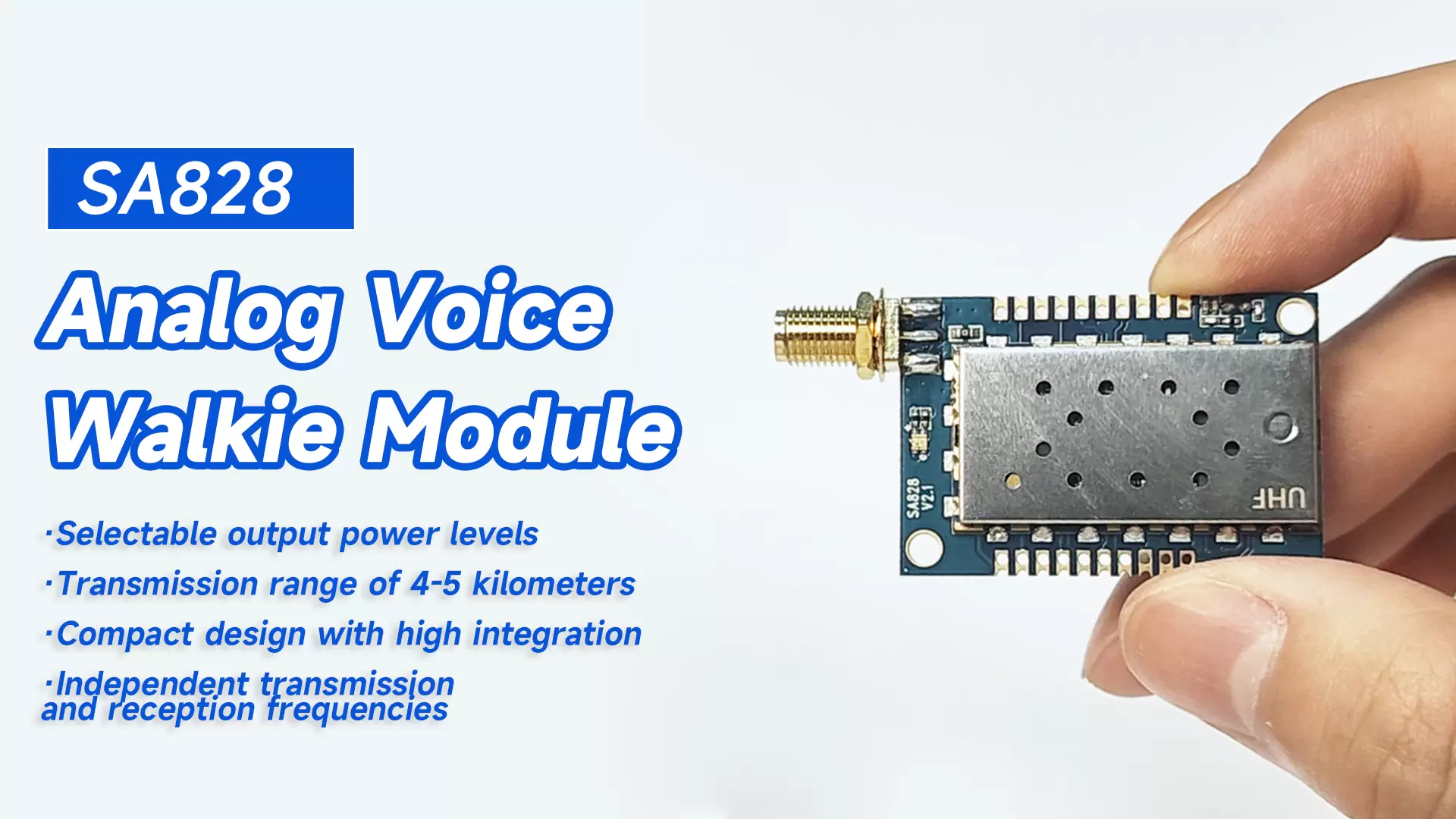

SA828 : Module talkie-walkie miniature complet de 1,5 W
Le SA828 est un module talkie-walkie complet et économique d'une puissance de sortie de 1,5 W. Il intègre un microcontrôleur hautes performances, un circuit intégré émetteur-récepteur RF à bande étroite et un amplificateur de puissance RF. Tous les paramètres (CTCSS, CDCSS, SQ, canaux prédéfinis, etc.) sont facilement modifiables par logiciel. Il suffit d'ajouter une alimentation externe, un haut-parleur et un amplificateur audio pour transformer ce module en un talkie-walkie miniature à 16 canaux réglables. Son interface simplifiée et son format ultra compact en font un module largement utilisé dans diverses applications et s'intègre facilement à divers appareils portables.
| Paramètre | Conditions de test | Min | Typique | Max | Unité |
| Alimentation électrique | 3.3 | 4.2 | 5.5 | V | |
| Plage de température de fonctionnement | -30 | 25 | 70 | °C | |
| Consommation actuelle | |||||
| Courant de sommeil | ≤3 | uA | |||
| courant RX | 60 | mA | |||
| Courant TX (haute puissance) | 800 | 900 | mA | ||
| Courant TX (faible puissance) | 350 | 450 | mA | ||
| Transmission des paramètres RF | |||||
| Gamme de fréquences | UHF | 400 | 450 | 480 | MHz |
| VHF | 134 | 150 | 174 | MHz | |
| Puissance de sortie (haute puissance) | @VCC=4,0V | 30 | 31,5 | 32,5 | dBm |
| Puissance de sortie (faible puissance) | 25 | 26,5 | 28 | dBm | |
| sensibilité de modulation | Écart de fréquence à 1,5 kHz/2,5 kHz | 10 | mV | ||
| Distorsion audio | Écart de fréquence à 1,5 kHz/2,5 kHz | 2 | 5 | % | |
| Rapport signal sur bruit | Écart de fréquence à 1,5 kHz/2,5 kHz | 38 | 40 | 45 | dB |
| Puissance du canal adjacent | @12,5K de décalage | -60 | dBc | ||
| Écart de fréquence modulé CTCSS | 0,35 | 0,5 | 0,75 | kHz | |
| Paramètre de fréquence RX | |||||
| sensibilité RX | -124 | dBm | |||
| Rapport signal/bruit RX | @1,5 kHz Écart de fréquence | 45 | 50 | dB | |
| Puissance de sortie audio | 2 | W | |||
| Impédance de sortie audio | 8 | Ohm | |||
| Taper | Talkie-walkie analogique |
| Puissance de sortie | 1,5W |
Caractéristiques du module talkie-walkie SA828
- Fréquence UHF : 400~480 MHz
- Fréquence VHF : 134~174 MHz
- Fréquence de bande 350 : 320-400 MHz (3 bandes de fréquences sont facultatives)
- Les fréquences Tx et Rx peuvent être réglées seules
- Bande passante : 12,5 / 25 KHz
- Puissance de sortie jusqu'à 1,5 W
- Distance jusqu'à 4-5 km en zone ouverte
- Haute sensibilité : -124 dBm
- Hautement intégré, petite taille
- Potentiomètre externe pour régler le volume
- 38 CTCSS (peut être réglé via le logiciel PC et le port série)
- 166 CDCSS (peut être configuré via le logiciel PC et le port série)
- Silencieux à 8 niveaux
- La puissance élevée/faible est facultative (500 mW/1,5 W)
- Large gamme de tension de fonctionnement : 3,3-5,5 V
- Cristal TCXO KDS 1 ppm, performances stables
Application du module talkie-walkie SA828
- Petit talkie-walkie
- Système d'interphone invisible
- système de surveillance audio
- Produits de sport de plein air
- construire un système de sécurité communautaire

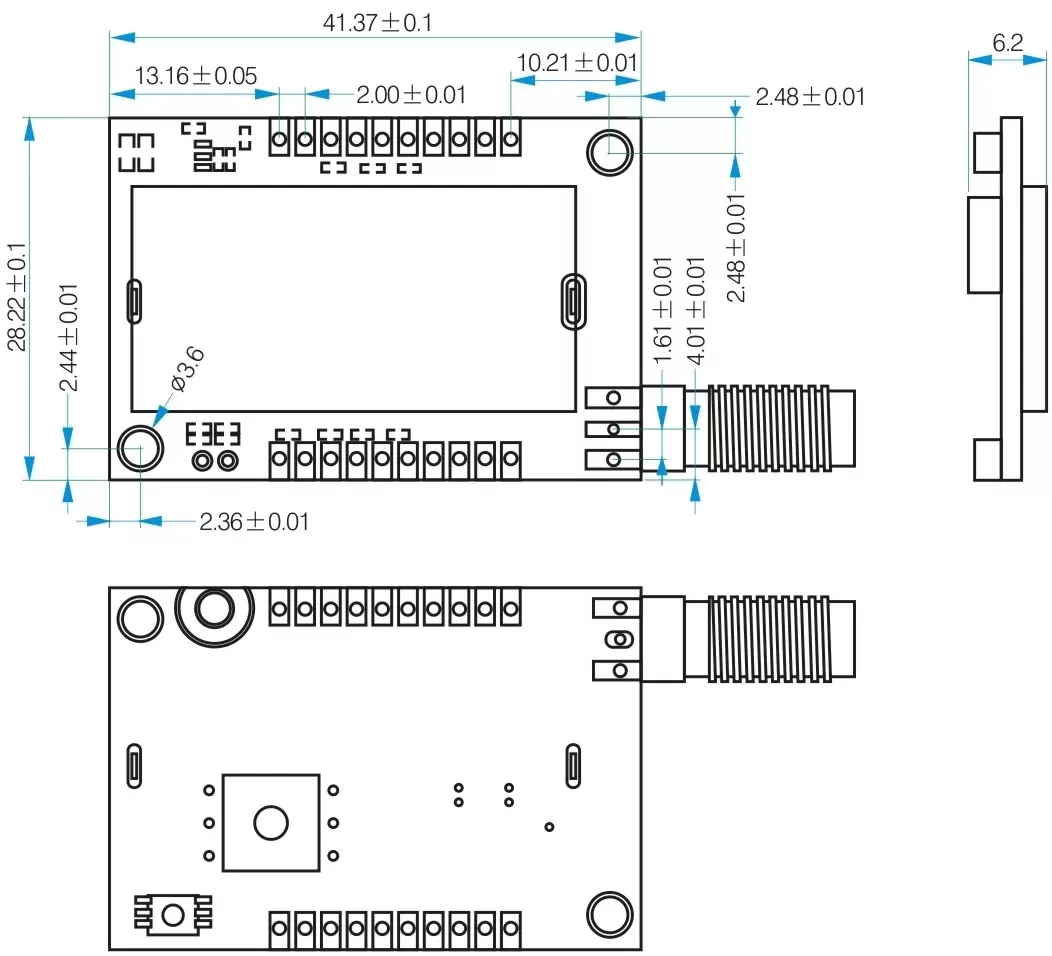

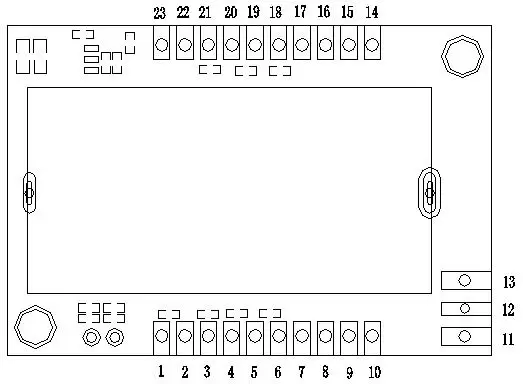

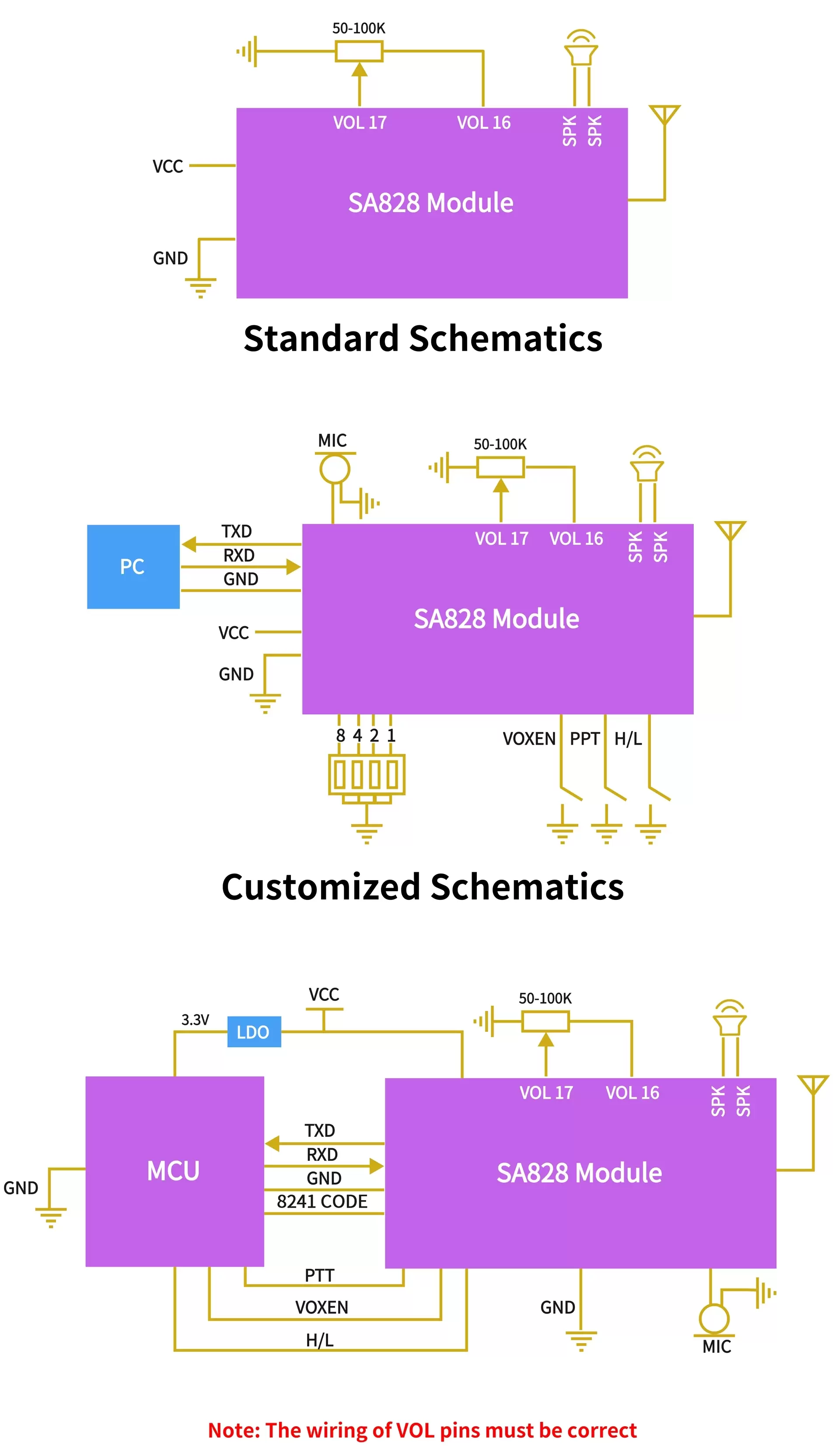

| Broche N° | Nom de la broche | Description |
| 1 | MIC+ | Microphone externe positif |
| 2 | MIC- | Cathode de microphone externe |
| 3 | VOXEN | Activation VOX, 0 : activer VOX ; laisser ouvert ou 1 pour désactiver VOX |
| 4 | 1 | Codage pour 16 canaux, organisé en 4 bits. Par exemple, si le bit est : 0110, il s'agit du canal 6. S'il est 1001, il s'agit du canal 9. La broche marquée 8 correspond au bit maximal. La broche marquée 1 correspond au bit minimal. |
| 5 | 2 | |
| 6 | 8 | |
| 7 | 4 | |
| 8 | H/L | Contrôle de puissance de sortie haute/basse ; laisser ouvert pour une puissance de sortie élevée, de bas niveau à une puissance de sortie faible. |
| 9 | PARLER | Broche d'indication du signal de réception, généralement de niveau bas, passe au niveau haut après réception du signal |
| 10,11,13,21 | GND | Plateforme de sol exposée |
| 12 | FOURMI | Sortie pour signal RF, antenne de connexion externe avec 50 ohms |
| 14,15 | SPK | Sortie audio, connexion externe pour haut-parleur de 8 ohms / 2 W |
| 16,17 | VOL | Contrôle du volume audio, connexion externe à une résistance rotative de 100 k ohms |
| 18 | RXD | RXD du module pour UART, se connecter au TXD en dehors du module |
| 19 | TXD | TXD du module pour UART, se connecter au RXD à l'extérieur du module |
| 20 | PTT | PTT du module talkie-walkie, laissez ouvert ou « 1 » est Rx, « 0 » est TX, mode de réception par défaut |
| 22 | VCC | Connexion externe Alimentation positive 3,3~5V. |
| 23 | CS | « 0 » correspond au mode veille, « 1 » au fonctionnement normal. Fonctionnement normal par défaut. |
