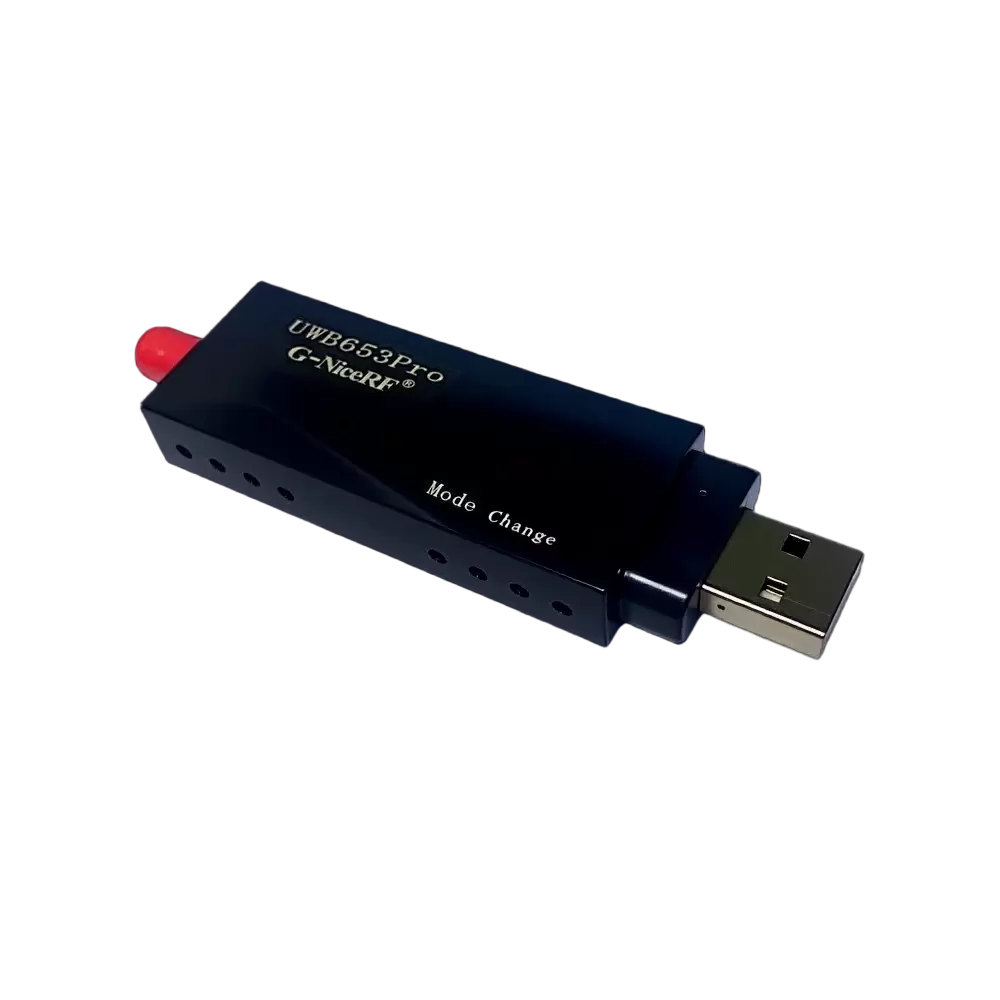

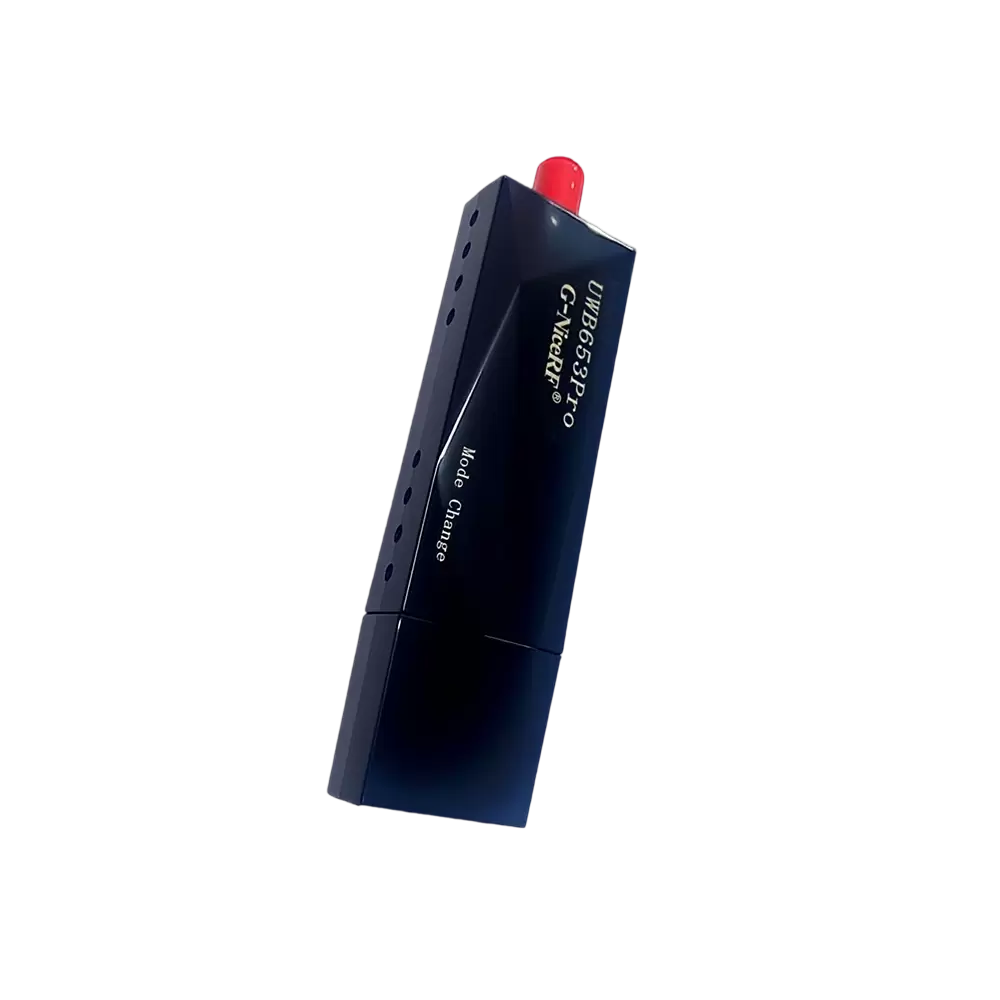

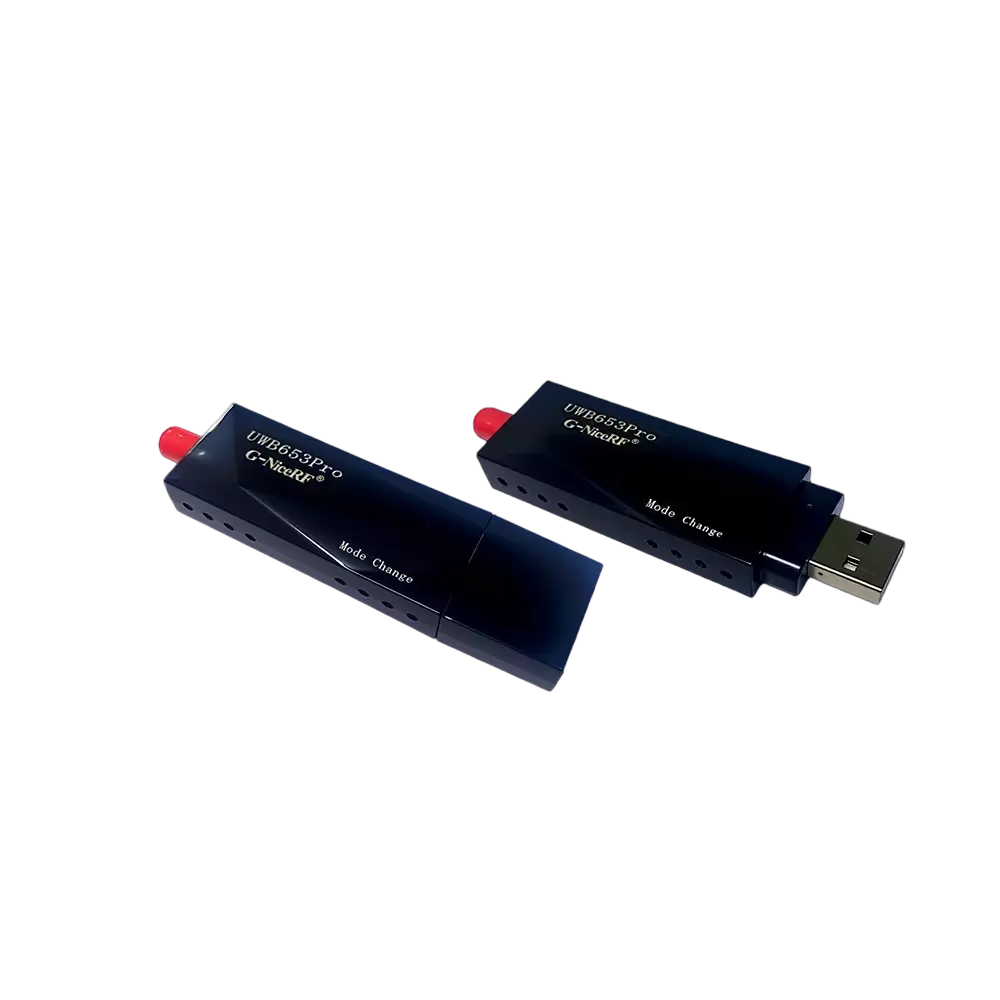

UWB653Pro : Module USB UWB haute précision de 0,5 W pour le positionnement, la télémétrie et la transmission de données, avec un courant de veille de l’ordre du µA.

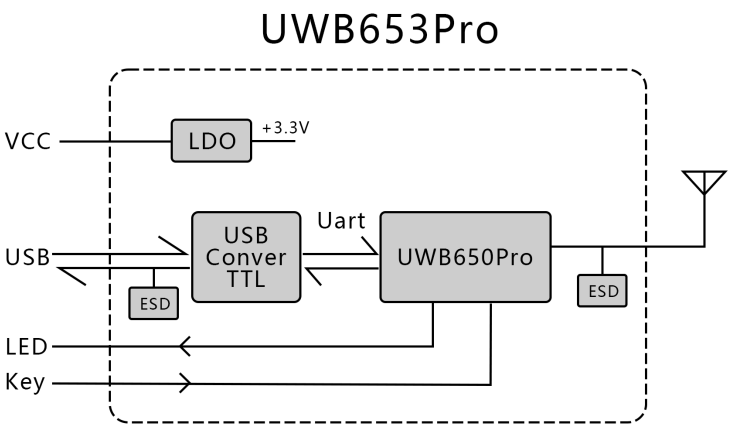

Le module UWB653Pro, développé par NiceRF, est un module de communication sans fil basé sur la technologie Ultra Wide Band (UWB) et conforme à la norme IEEE 802.15.4-2020. Il est conçu autour de la puce UWB Qorvo DW3000 et intègre un amplificateur de puissance RF haute performance, un microcontrôleur, des interfaces d'E/S à usage général et des composants de protection contre les décharges électrostatiques. Le module UWB653Pro combine les fonctions de communication de données, de télémétrie et de positionnement pour les applications UWB, permettant la communication à distance, la mesure précise des distances et le positionnement, ainsi que le contrôle matériel via une interface série.
Ce produit est entièrement compatible avec les modules UWB653Pro et UWB650 de NiceRF, permettant aux utilisateurs de les combiner et de les utiliser librement selon leurs besoins.
TÉLÉCHARGER
-
AUCUNE DONNÉE
Paramètre | Condition | Min. | Typ. | Max. | Unité |
Tension d'alimentation | 5.0 | 5.5 | V | ||
Plage de températures de fonctionnement | -20 | 25 | 60 | ℃ | |
Gamme de fréquences | CH5 | 6489,6 | MHz | ||
Débit de données RF | 850K | 6,8 M | bps | ||
Consommation actuelle | |||||
Courant du sommeil | <100 | uA | |||
Courant de transmission 1 | Mode cadre continu | <350 | mA | ||
Recevoir le courant | 107 | mA | |||
Écouter recevoir le courant | Mode SNIFF basse consommation | 72 | mA | ||
Courant de veille | Réception désactivée et aucune transmission de données | 32 | mA | ||
Paramètre RF | |||||
Puissance d'émission | @VCC=5,0V | -5 | 27 | dBm | |
Bande passante d'émission (BW) | 499.2 | MHz | |||
Paramètres de réception | |||||
Sensibilité aux médicaments | @850Kbps | -100 | dBm | ||
@6,8 Mbps | -94 | dBm | |||
Caractéristiques
Conformité à la norme IEEE 802.15.4-2020 UWB et au protocole de communication
Prend en charge le canal UWB 5 (6489,6 MHz)
Prend en charge les débits RF de 6,8 Mbit/s et 850 kbit/s
Réglage de la puissance d'émission à plusieurs niveaux, avec une puissance d'émission maximale de 0,5 W
Prend en charge les longueurs de trame de données de 0 à 1023 octets
Réseau maillé
Communication de données à très longue distance sur 1 km
Prend en charge les méthodes de télémétrie bidirectionnelles SS-TWR et DS-TWR, ainsi que les solutions de positionnement.
Précision de mesure inférieure à ±10 cm
Prend en charge le positionnement multi-étiquettes avec calcul précis de la position
Protection électrostatique (ESD)
Applications
Positionnement du personnel dans la production industrielle à grande échelle
Différents scénarios de positionnement en intérieur
positionnement des mines de charbon souterraines
Positionnement du personnel hospitalier

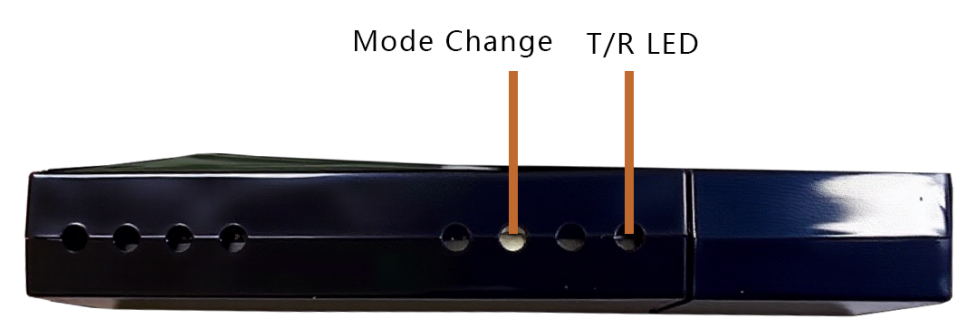

Lors de la mise sous tension ou de la réinitialisation du module UWB653Pro, les LED rouge et bleue situées en position T/R s'allument brièvement (environ 0,5 seconde) pour indiquer que l'initialisation est terminée. Au démarrage, le module fonctionne par défaut en mode normal, ce qui lui permet de traiter les commandes provenant du port USB et d'effectuer les fonctions de télémétrie/positionnement et de transmission de données.
Le mode de transmission de données pures est activé/désactivé via le bouton externe de changement de mode :
Maintenez le bouton de changement de mode enfoncé pendant environ 100 ms pour modifier le mode de fonctionnement (activer ou désactiver le mode de transmission de données pures). Pendant la commutation, les voyants clignotent pour indiquer l'état.
Passage en mode de transmission de données pures : les LED T/R rouges et bleues clignoteront simultanément 3 fois.
Sortie du mode de transmission de données pures : les LED T/R rouges et bleues clignoteront simultanément 3 fois.
