SV611 : Module RF UART industriel 100 mW avec protection anti-interférences et ESD

Le SV611 est un module RF industriel hautement intégré. Les options TTL / 232 / 485 sont disponibles, correspondant aux modèles SV611-TTL / SV611-232 / SV611-485. Doté d'une excellente sensibilité et d'une puissance de sortie de 100 mW, le SV611 offre une longue portée RF et une communication RF fiable. Pour éviter les interférences, il offre 40 canaux de fréquence et un identifiant réseau configurable. Flexible et facile à utiliser, le SV611 intègre de nombreux paramètres, tels que la fréquence, le débit de données, la puissance de sortie, l'identifiant réseau et l'identifiant nœud. Les utilisateurs peuvent configurer ces paramètres depuis leur PC ou leur appareil.
Le SV611 utilise strictement un processus sans plomb pour la production et les tests, et répond aux normes RoHS et Reach.

Contactez-nous

TÉLÉCHARGER

Note:

Un LDO 3,3 V de haute qualité est intégré et la broche CS / SET est une interface 3,3 V. TXD/RXD est également 3,3 V pour SV611-TTL.
Vous pouvez contacter NiceRF pour personnaliser la version avec le mode veille si vous avez besoin d'une faible consommation d'énergie (la version par défaut de ce module ne prend pas en charge le mode veille).

Paramètres	Min.	Typique	Max.	Unité	Condition
État de fonctionnement
Plage de tension	3.3	5.0	7.0	V
Température de fonctionnement	-40	25	+85	°C
Consommation actuelle
Courant Rx		25		mA	Niveau TTL
		34		mA	niveau 485
		32,7		mA	niveau 232
Courant Tx		95		mA	à 20 dBm
Courant de sommeil		＜5		uA	@ Version basse consommation personnalisée
Paramètres RF
Gamme de fréquences	414,92	433,92	453,92	MHz	à 433 MHz
	470,92	489,92	509,92	MHz	à 470 MHz
	849,92	868,92	888,92	MHz	@868MHz
	895,92	914,92	934,92	MHz	à 915 MHz
Débit de données	1.2	9.6	115,2	Kbps	GFSK
Puissance de sortie	-1	+20	+20	dBm
Sensibilité		-121		dBm	à 1,2 kbps

Caractéristiques du module RF SV611

Logiciel de surveillance intégré
Circuit de réinitialisation automatique anti-crash matériel intégré pour résister aux signaux d'interférence externes puissants
433/470/868/915 MHz (personnalisable 240-930 MHz)
Classe industrielle
40 chaînes
ID réseau 4 octets et ID nœud 2 octets
Débit de données série : 1 200 à 115 200 bps
Débit de données aériennes : 1 200 à 115 200 bps
Modulation GFSK
RSSI
Interface : TTL/RS232/RS485
Adaptation automatique de l'antenne
Bidirectionnel et semi-duplex
Sensibilité : -121 dBm
Puissance de sortie maximale : 100 mW (+20 dBm)
Tension de fonctionnement : 3,3 ~ 7,0 V
Température de fonctionnement : -40 ~ +85 °C
Poids : 10 g
Les paramètres sont enregistrés automatiquement

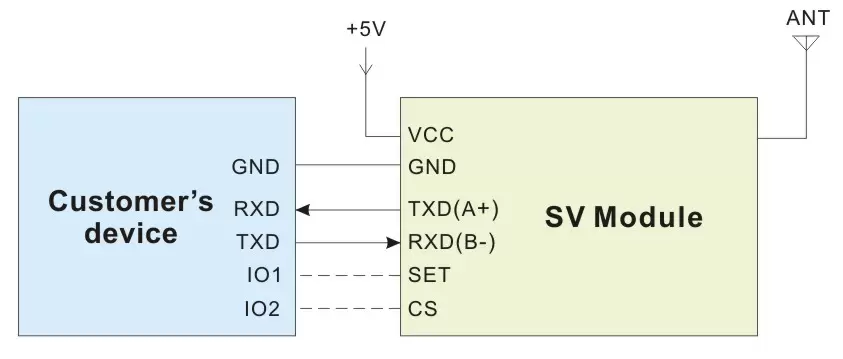

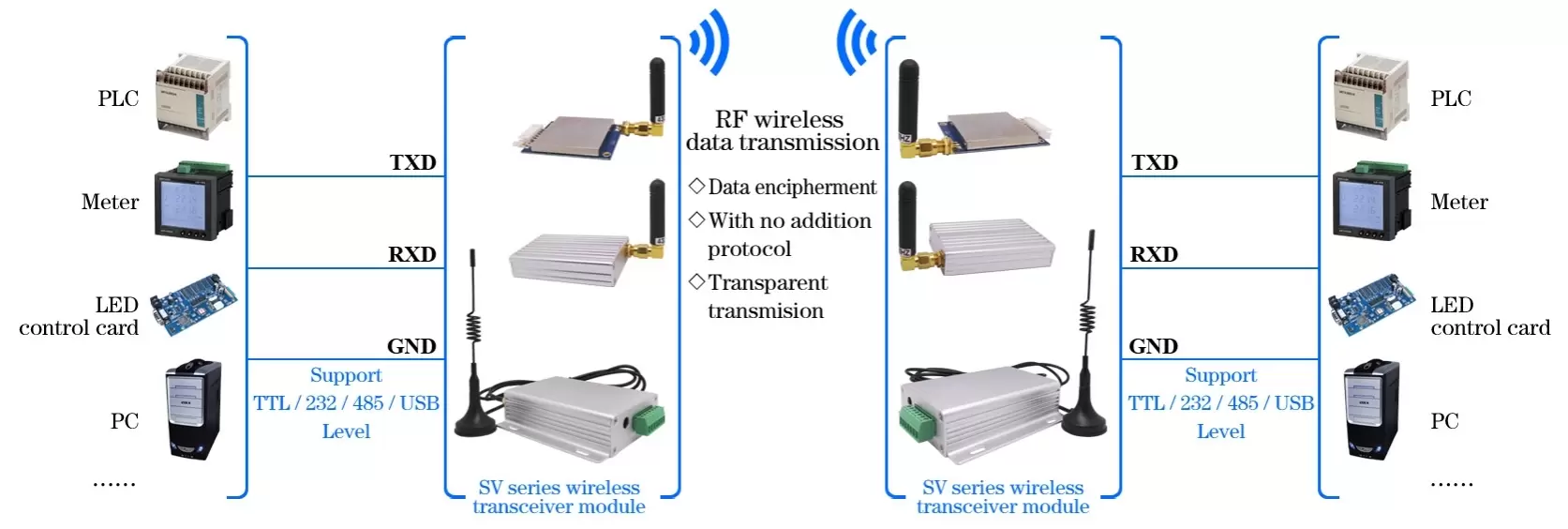

Circuit d'application du module RF Uart SV611

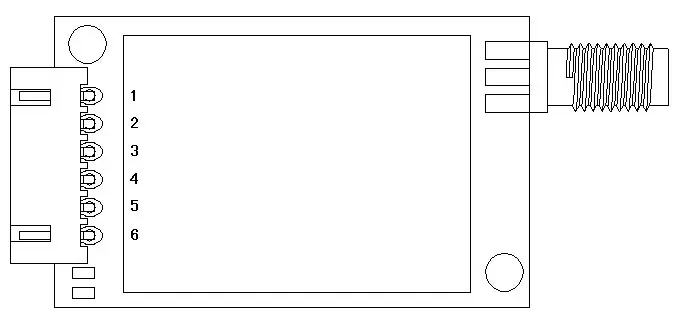

Définition des broches du module RF UART SV611

Numéro de broche	Définition	Description
1	VCC	Connecté à l'alimentation positive (typiquement 5V)
2	GND	Connecté à la terre
3	TXD	TXD du module et connexion au RXD externe
4	RXD	RXD du module et connexion au TXD externe
5	ENSEMBLE	Activation du mode de configuration (bas pour entrer dans le mode de réglage, laisser ouvert ou connecter un niveau élevé pour quitter le mode de réglage) Valable lorsque la broche CS est haute ou laissée ouverte.
6	CS/NC	Pour la version par défaut du module, cette broche doit être laissée flottante (le module dispose d'un circuit d'auto-réinitialisation anti-crash intégré) Remarque : les clients peuvent personnaliser la version veille du programme (sans fonction d'auto-réinitialisation), veille de bas niveau, courant inférieur à 5 uA, sortie de haut niveau par défaut.

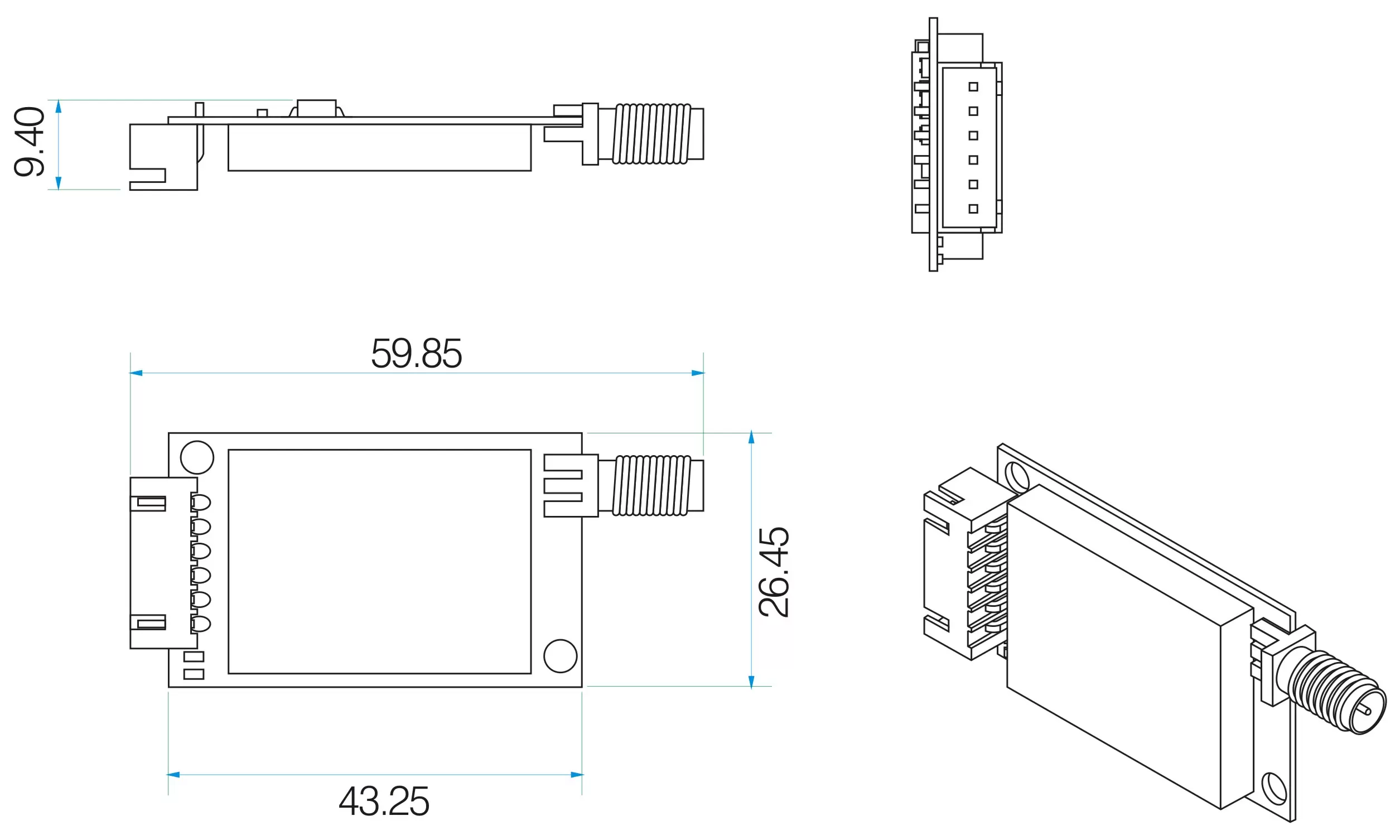

Dimensions mécaniques du module RF Uart SV611

Dimensions mécaniques du module RF SV611
