Solution d'application ANT + Sports Santé

Le protocole ANT + est largement utilisé dans les domaines du sport, de la santé et de la médecine en raison de sa faible consommation d'énergie et de sa construction de réseau pratique. Le module de santé sportive ANT + est développé pour permettre aux utilisateurs de construire le système de santé sportive ANT +.

Ce module est intégré au protocole ANT +, qui peut être facilement intégré aux équipements de sport et de santé pour prendre en charge la fonction ANT +. Ce module peut communiquer avec un équipement standard ANT + pour faciliter aux utilisateurs la mise en place d'un système de surveillance de la santé sportive sans fil.

Les utilisateurs peuvent envoyer des données de mouvement à ce module via le port série. Ce module transmet automatiquement les données via le protocole ANT +. En même temps, le module peut recevoir le signal ANT + et le transmettre à l'appareil via le port série. Par conséquent, le module peut être appliqué du côté hôte ou esclave du périphérique ANT +.

Ce module sans fil prend le micro-ordinateur monopuce NRF51422 comme noyau. NRF51422 est une puce SOC à faible consommation d'énergie, émetteur-récepteur sans fil 2,4G intégré et cœur Cortex-M0 32 bits. L'émetteur-récepteur sans fil 2,4 G est responsable de l'envoi et de la réception des signaux sans fil au niveau de la couche physique, et le noyau M0 est responsable de l'empaquetage et de l'analyse du protocole ANT + au niveau de la couche de protocole.

Ce module présente les caractéristiques d'une faible consommation d'énergie, d'une petite taille, d'une structure simple et d'une utilisation pratique.

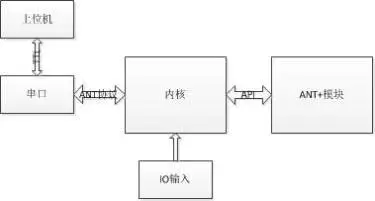

Le logiciel du module de santé sportive ANT + se compose de 3 modules, à savoir le module ANT +, le module de port série et le module d'entrée IO.

Une fois le module initialisé, le port série et le sans fil commencent à surveiller les données. Lorsqu'il détecte que le port série a une entrée de données, les données d'entrée du port série sont envoyées selon le protocole ANT + ; lorsqu'un signal sans fil est reçu, les données valides sont analysées à partir du protocole ANT + et sorties via le port série.

Le protocole ANT+ présente les avantages d'une flexibilité et d'une faible consommation d'énergie dans de nombreuses applications sans fil. Les ingénieurs peuvent plus facilement créer des solutions sans fil très flexibles et à faible consommation pour réaliser des applications à faible débit de données telles que les capteurs sans fil.
