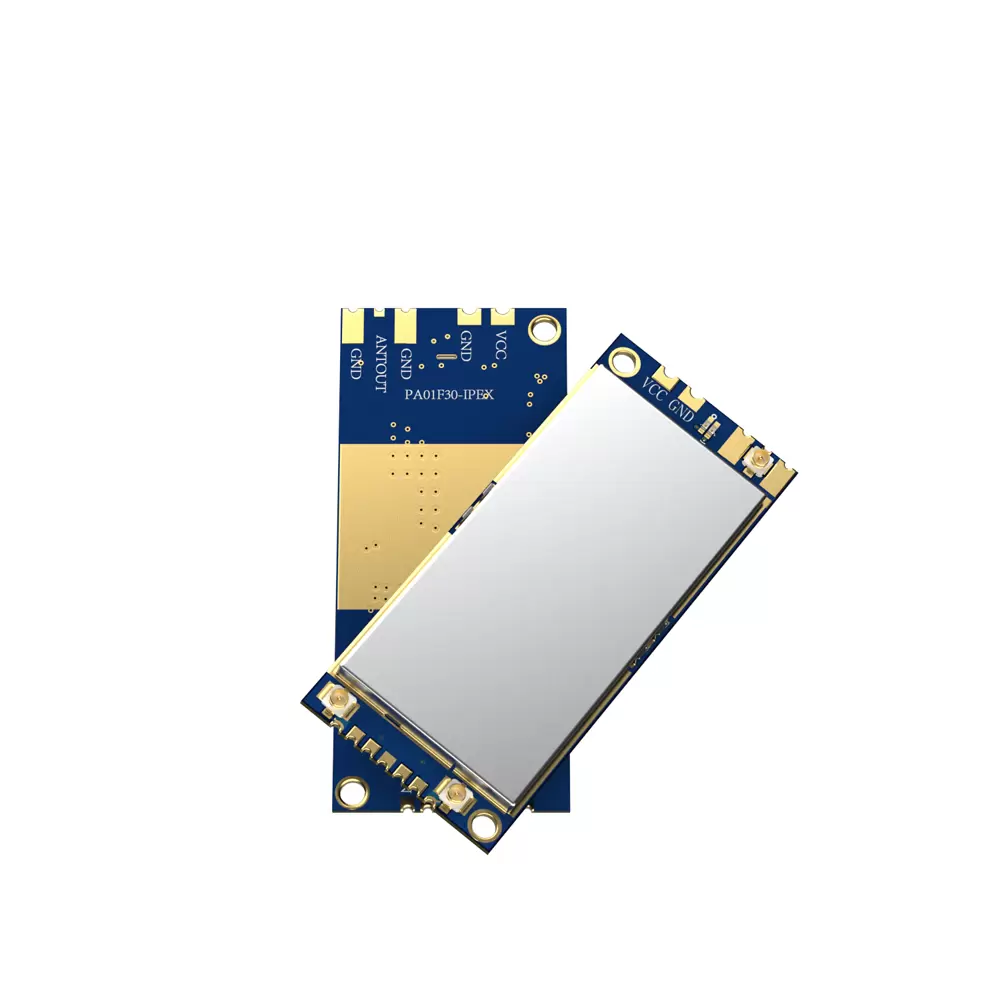

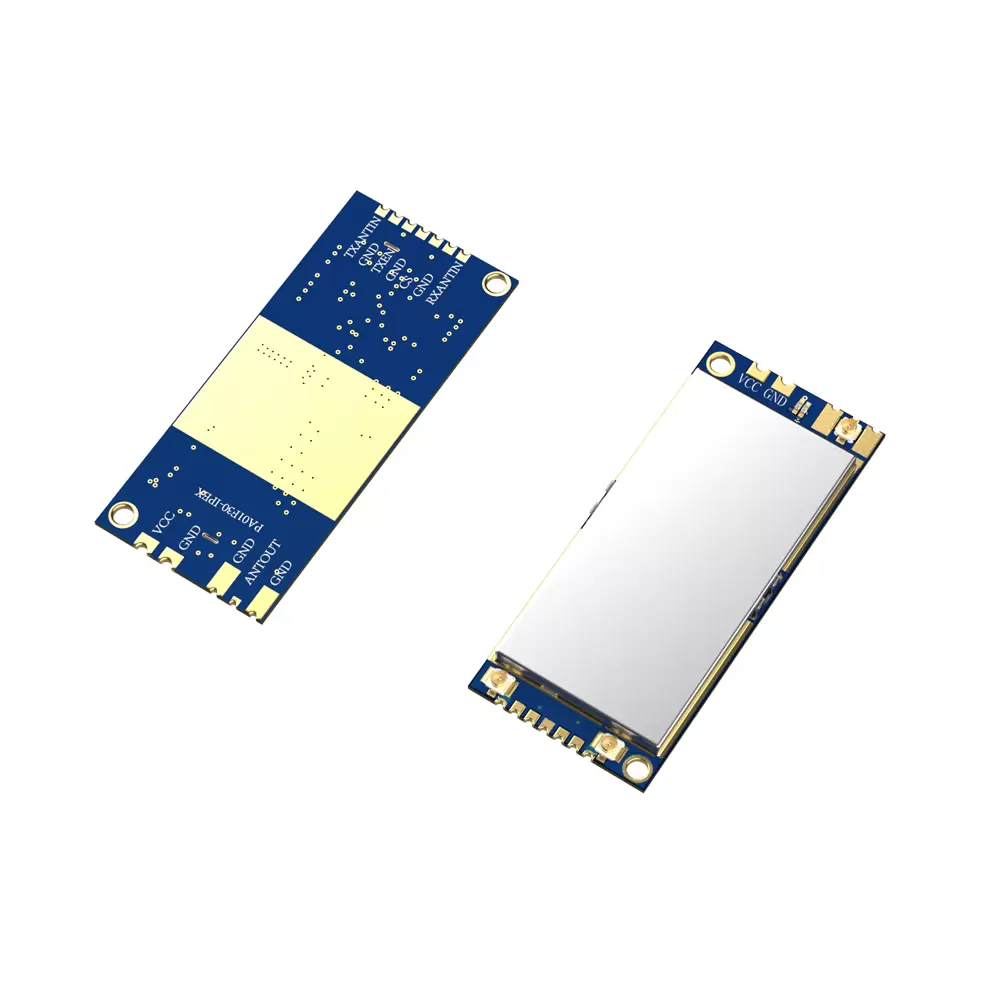

PA01F39 : Module amplificateur de puissance FEM à faible bruit de sortie 8 W
Le module PA01F39 est un module FEM hautes performances fonctionnant sur une plage de fréquences de 400 à 480 MHz et intégrant de multiples fonctions RF. Il intègre un amplificateur de puissance (PA) prenant en charge une puissance d'entrée allant jusqu'à 30 dBm et une puissance de sortie supérieure à 39 dBm. Il comprend également un amplificateur à faible bruit (LNA) et un commutateur d'antenne. Grâce à son boîtier à trous, le module est compact et facile à intégrer, ce qui réduit considérablement la difficulté de développement de modules sans fil haute puissance et simplifie le processus de conception, améliorant ainsi l'efficacité du développement .
Paramètres | Condition | Min. | Typique | Max. | Unité |
Alimentation électrique | 4 | 8,5 | V | ||
Température de fonctionnement | -40 | 25 | 70 | °C | |
Entrée de transmission maximale | 32 | dBm | |||
Entrée de réception maximale | 0 | dBm | |||
Consommation actuelle | |||||
Courant de sommeil | <30 | uA | |||
Courant RX | <18 | mA | |||
Courant TX (haute puissance) | Culminer | 2.7 | UN | ||
@440MHZ,39dBm,8V,cycle de service de 0,5 | 1.3 | UN | |||
Paramètres RF | |||||
Fréquence de fonctionnement | 4 00 | 480 | MHz | ||
Puissance de transmission | @440MHz,TXANTINE 30dBm,Vcc=8v | 38 | 39 | 40 | dBm |
Gain à faible bruit du récepteur | @400-480MHz Entrée -50dBm | 10 | 20 | dB | |
Facteur de bruit du récepteur | 1.0 | dB | |||
Caractéristiques
Gamme de fréquences ultra large : 400-480 MHz
Large plage de tension : 4-8,5 V
Commutateur d'émission/réception intégré, permettant à la fois la réception et la transmission avec une seule antenne
Amplification à faible bruit intégrée, avec un facteur de bruit (NF) de 1,0 dB
Applications
Amplification haute puissance pour la transmission de données sans fil
Amplification haute puissance pour la transmission vocale sans fil

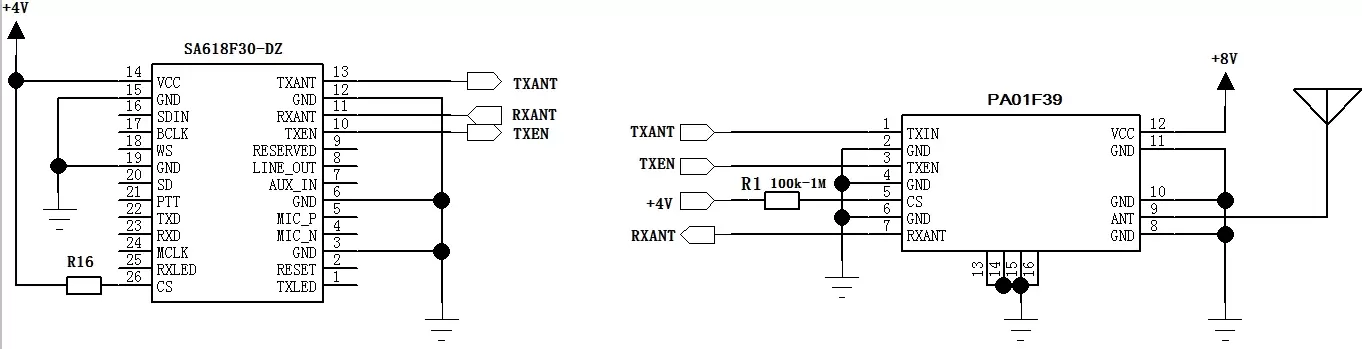

Diagramme de liaison d'application (exemple de diagramme SA618F30-DZ)
Tableau de comparaison des puissances d'entrée et de sortie (Source du signal : SA618F30-DZ, Tension de fonctionnement : 7,6 V)
Fréquence de fonctionnement （MHz) | Entrée de l'amplificateur de puissance puissance （ dBm) | Amplificateur de puissance puissance de sortie （dBm) | Exploitation moyenne courant （ A) |
400 | 17.0 | 25,8 | 0,53 |
19,7 | 31,6 | 0,76 | |
22,6 | 36,7 | 1.11 | |
25.2 | 38,5 | 1.34 | |
27,6 | 39.1 | 1,53 | |
30.3 | 39,9 | 1,77 | |
420
| 18.2 | 31.2 | 0,73 |
21.2 | 36,4 | 1,05 | |
23,9 | 38.1 | 1,25 | |
26,4 | 39,0 | 1,39 | |
28,5 | 39,6 | 1,48 | |
30,7 | 40,0 | 1,75 | |
4 40 | 18.1 | 34,9 | 0,85 |
20,8 | 36,9 | 1,05 | |
23,6 | 39,2 | 1,27 | |
26.2 | 39,6 | 1.32 | |
28,4 | 39,9 | 1,35 | |
30.1 | 39,9 | 1,39 | |
460 | 18,5 | 32,5 | 0,71 |
22 | 36,8 | 0,98 | |
24 | 38,2 | 1.13 | |
26.2 | 38,8 | 1.22 | |
29 | 39.1 | 1.22 | |
31.1 | 39,2 | 1h30 | |
480 | 18,9 | 29,4 | 0,59 |
21,8 | 32,65 | 0,73 | |
24,7 | 35,0 | 0,88 | |
27,6 | 37,0 | 1.06 | |
30.1 | 38.1 | 1.16 | |
31,5 | 38,5 | 1.26 |
Remarque : Le courant ci-dessus correspond à un module fonctionnant avec 1 seconde d'émission et 0,5 seconde de réception. En cas de transmission monoporteuse, le courant de fonctionnement doublera.
Tableau de comparaison de tension et de puissance (Conditions : puissance d'entrée 30 dBm, fréquence : 440 MHz, cycle de service 50 %)
Tension de fonctionnement (V) | Puissance de sortie (dBm) | Courant de fonctionnement (A) |
8.0 | 39,5 | 1.4 |
7,5 | 38,9 | 1.36 |
7.0 | 38,3 | 1.3 |
6,5 | 37,9 | 1.24 |
6.0 | 37,2 | 1.16 |
5.5 | 36,5 | 1.07 |
5.0 | 35,2 | 0,92 |
4,5 | 34,4 | 0,77 |
4.0 | 32.1 | 0,59 |

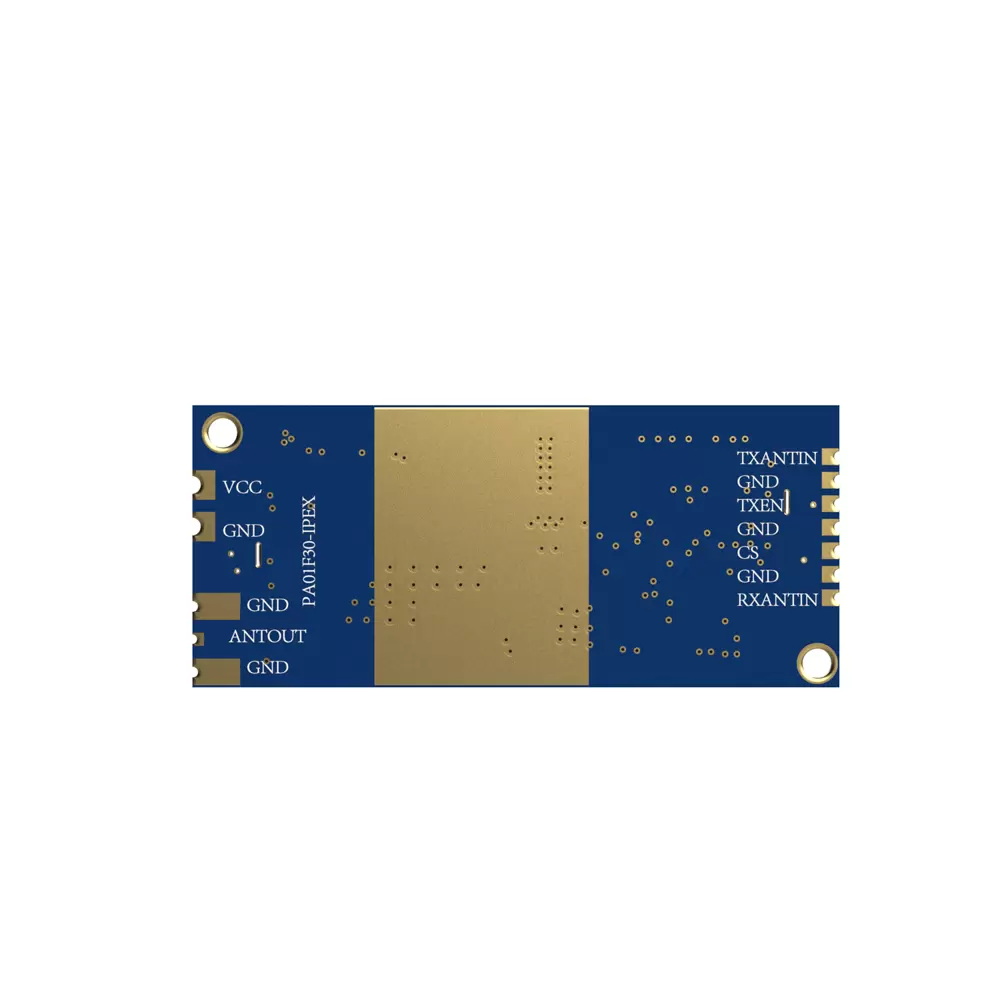

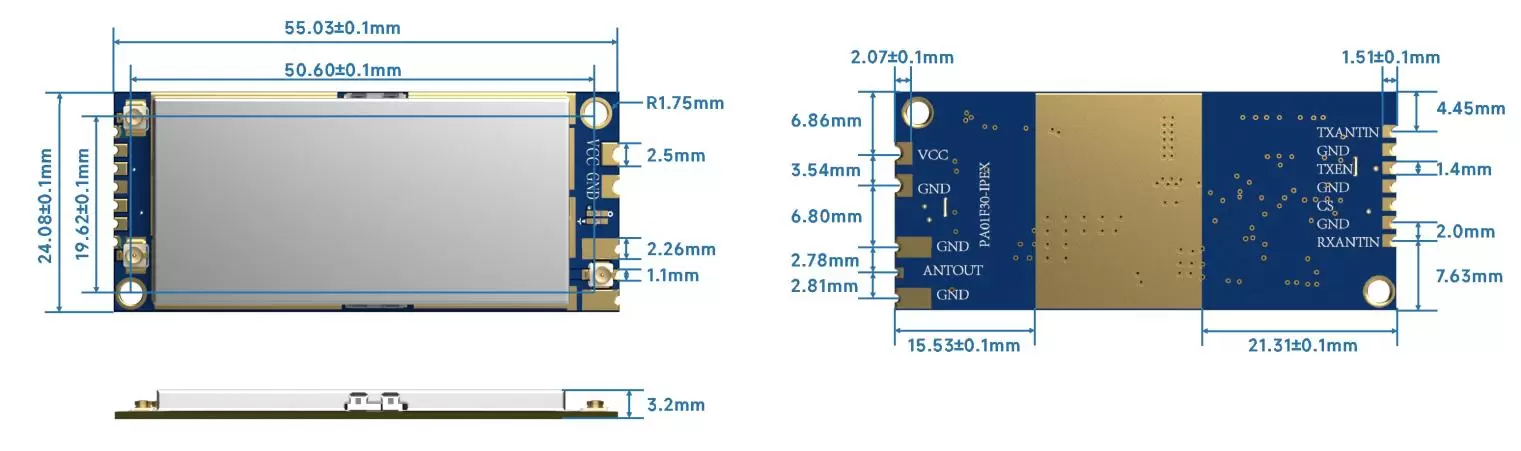

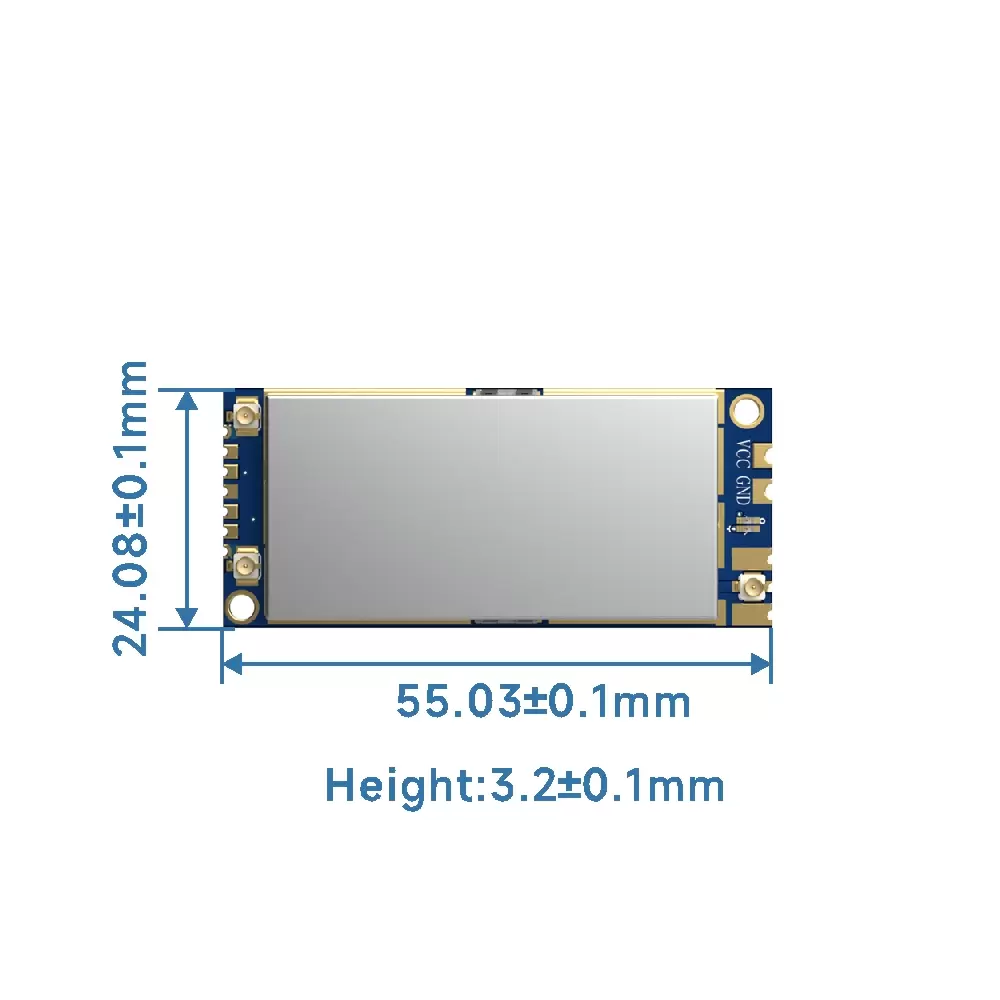

Broche NON | Nom de la broche | E/S | Description |
1 | TXANTINE | - | La broche d'entrée du signal de l'amplificateur ne doit pas dépasser un signal d'entrée maximal de 32 dBm |
2,4,6,8,10,11 | GND | - | Connecter à la terre |
3 | TXEN | 0-3,3 V | Broche de contrôle d'activation de transmission : niveau haut pour la transmission, niveau bas pour la réception. (Remarque : cette broche contrôle également la tension de grille de l'amplificateur de puissance interne. Le niveau haut ne doit pas dépasser 3,3 V, car une tension supérieure risque d'endommager le circuit intégré de l'amplificateur de puissance interne.) |
5 | CS | 0-5v | Broche de veille : cette broche doit être tirée vers le haut pendant le fonctionnement et vers le bas pendant la veille. Il n'y a pas de traction interne vers le haut. |
7 | RXANTOUT | - | Broche de sortie du signal du récepteur : connectez-la au circuit d'adaptation externe du produit de l'utilisateur. Si l'utilisateur souhaite uniquement l'utiliser pour l'amplification de puissance, cette broche peut rester déconnectée. |
9 | ANTOUT | - | Broche de sortie de l'amplificateur de puissance et broche d'entrée du signal du récepteur |
12 | VCC | 0-8,5 V | Entrée positive de l'alimentation du module |
